ВВД-6,3 (22,0/3000)

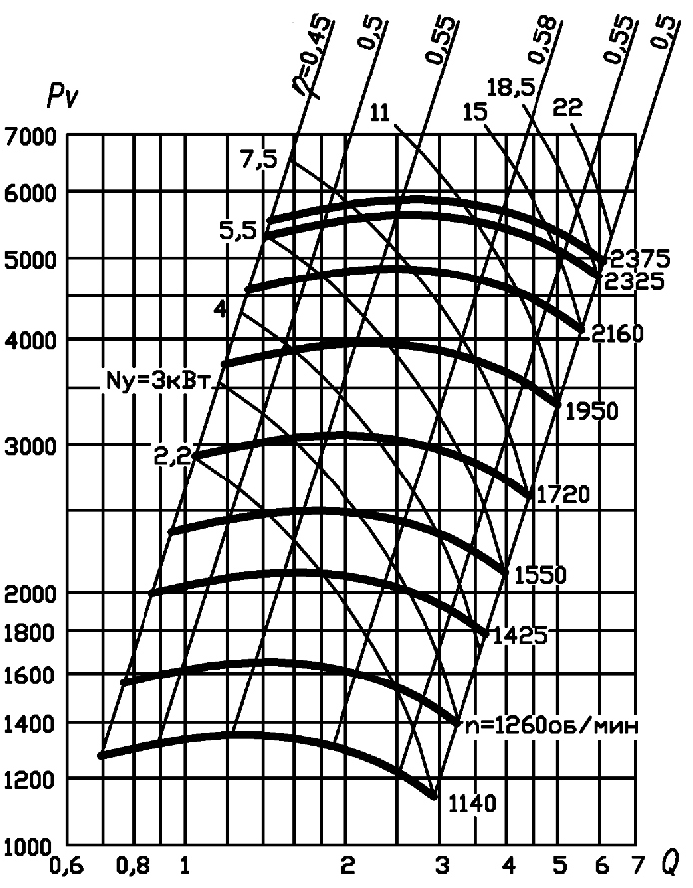

Общие характеристики вентилятора ВВД-6,3 (22,0/3000)

ВВД-6,3 (22,0/3000) – вентилятор высокого давления, который работает с применением сил центробежного характера. Зачастую данный вентилятор применяется в системах и совместно с оборудованием самых различных направлений. Актуальным является применение в сушильных печах и элеваторах, в шахтах для обеспечения вентиляции, а также в промышленных и технологических направлениях.

Удобным является то, что помимо всасывания вентилятор может также выполнять нагнетание воздуха. Перемещение рабочей смеси в вентиляторе выполняется в одностороннем направлении.

Вентилятор, в зависимости от применяемого в конструкции материала, может быть общепромышленным или же взрывозащищенным. Материалы и правила конструирования вентилятора сопоставляются согласно условий ТУ 27-32-2148-77.

Материалы, применяемые в конструкции ВВД-6,3 (22,0/3000)

Для конструирования вентилятора ВВД-6,3 (22,0/3000) применяются такие материалы (с полученными в итоге свойствами вентилятора):

• Углеродистая сталь  - общепромышленное исполнение;
• Нержавеющая сталь – взрывозащищенное исполнение;
• Разнородные металлы – взрывозащищенное исполнение.

Также вентиляторы, в конструкции которых применяется нержавеющая сталь и разнородные металлы, имеют повышенную степень стойкости к воздействию коррозии.

Преимущества вентилятора ВВД-6,3 (22,0/3000)

• Простая и компактная конструкция;
• Надежные и прочные соединения;
• Безопасность в применении;
• Возможность регулирования частоты вращения рабочего колеса;
• Простые соединения для использования патрубков;
• Широкий спектр применения вентилятора.

Направления использования вентилятора ВВД-6,3 (22,0/3000) и его основные функции

Вентилятор часто применяется с такими типами систем и оборудования:

• Шахты и элеваторы – для обеспечения вентиляции воздуха;
• Жилые помещения и промышленные здания – для систем вентиляции и кондиционирования;
• Отопительные системы с применением воздуха;
• Устройства для сушки и сушильные печи;
• Санитарно-производственные системы;
• Технологические системы и установки.

Применение вентилятора ВВД-6,3 (22,0/3000) фактически не привязывается к конкретному типу системы. Главное – чтобы система и перемещаемое в ней рабочее вещество соответствовало поставленным требованиям и характеристикам относительно правил эксплуатации вентилятора.

Независимо  от системы, в которой установлен вентилятор, ВВД-6,3 (22,0/3000) выполняет две основные функции:

• Обеспечивает активную подачу воздуха или газов тот или иной агрегат или систему для увеличения эффективности прохождения рабочего процесса (например, полное сгорание топлива при работе сушильных аппаратов);
• Обеспечивает активизацию перемещения воздушной массы в помещении, для выполнения эффективной вентиляции помещения или пространства рабочей установки (например, элеватора).

Условия эксплуатации вентилятора ВВД-6,3 (22,0/3000)

Характеристики перемещаемой вентилятором газовой смеси

Схема размещения и поворота корпуса вентилятора ВВД-6,3 (22,0/3000)

На схеме представлен вид вентилятора со стороны всасывания рабочей смеси.

Обозначения:

• ПР – вентиляторы правого вращения;
• Л – вентиляторы левого вращения.

Описание конструкции и принцип работы вентилятора ВВД-6,3 (22,0/3000)

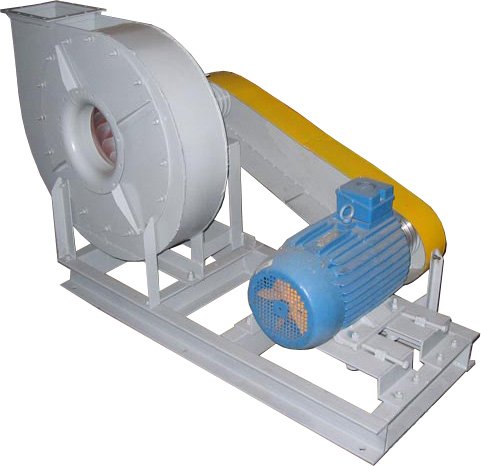

Вентилятор выполняется согласно клиноременной (пятой) схеме исполнения. При такой схеме обеспечивается установка рабочего колеса вентилятора и его соединение с электродвигателем посредством применения клиноременной передачи.

Основные элементы конструкции вентилятора ВВД-6,3 (22,0/3000):

• Корпус;
• Входной патрубок;
• Рабочее колесо;
• Коллектор;
• Электродвигатель;
• Узел подшипников;
• Станина.

Преимуществом конструкции является то, что все вышеуказанные элементы могут быть заменены и в целом подобраны индивидуально, для обеспечения необходимых рабочих параметров, которые подойдут для определенного типа системы и условий ее эксплуатации.

Электродвигатель

Для запуска вентилятора в работу применяется асинхронный трехфазный двигатель с показателем мощности 4 кВт и частотой оборотов вала 3000 оборотов в минуту (для общепромышленного применения – АИР, для взрывозащищенного – двигатель с наличием защиты от взрыва). Подключение вентилятора к сети электропитания выполняется при помощи клеммной колодки.

Входной патрубок и рабочее колесо

Изначально газовая смесь подается к вентилятору при помощи входного патрубка, который присоединяется при помощи фланца. Далее смесь захватывается лопатками рабочего колеса. Рабочее колесо вращается под действием центробежных сил (в правую или левую сторону, в зависимости от исполнения). Лопатки колеса (в количестве 12 штук) выполнены отогнутыми назад и наклоненными под определенным углом. Такое исполнение обеспечивает эффективное захватывание воздуха, с созданием нужного уровня давления, чтобы далее смесь газов была перемещена и выведена из корпуса в строгом одностороннем направлении.

Корпус

Корпус ВВД-6,3 (22,0/3000) выполнен в форме спирали, а потому также называется улиткой. Конструкция его формируется сварным способом из листового материала (нержавеющей стали, разнородных металлов или углеродистой стали). Корпус оснащен отверстием, через которое выполняется выведение газовой смеси в систему или рабочее пространство.

Колектор

Для отведения газовой смеси в систему на выхлопе корпуса устанавливается коллектор. Крепление его выполняется с применением фланцевого соединения с уплотнениями.

Станина

Для удержания конструкции вентилятора ВВД-6,3 (22,0/3000) на поверхности применяется сварная рама – станина. С ее помощью также обеспечивается закрепление электродвигателя. У основания станины есть специальные отверстия для монтажа конструкции на поверхности и для закрепления ее при помощи монтажных болтов. Допускается установка вентилятора на плоскость, фундамент или на виброизоляторы.
