ВВД-8 (15,0/1500)

Общие характеристики вентилятора ВВД-8 (15,0/1500)

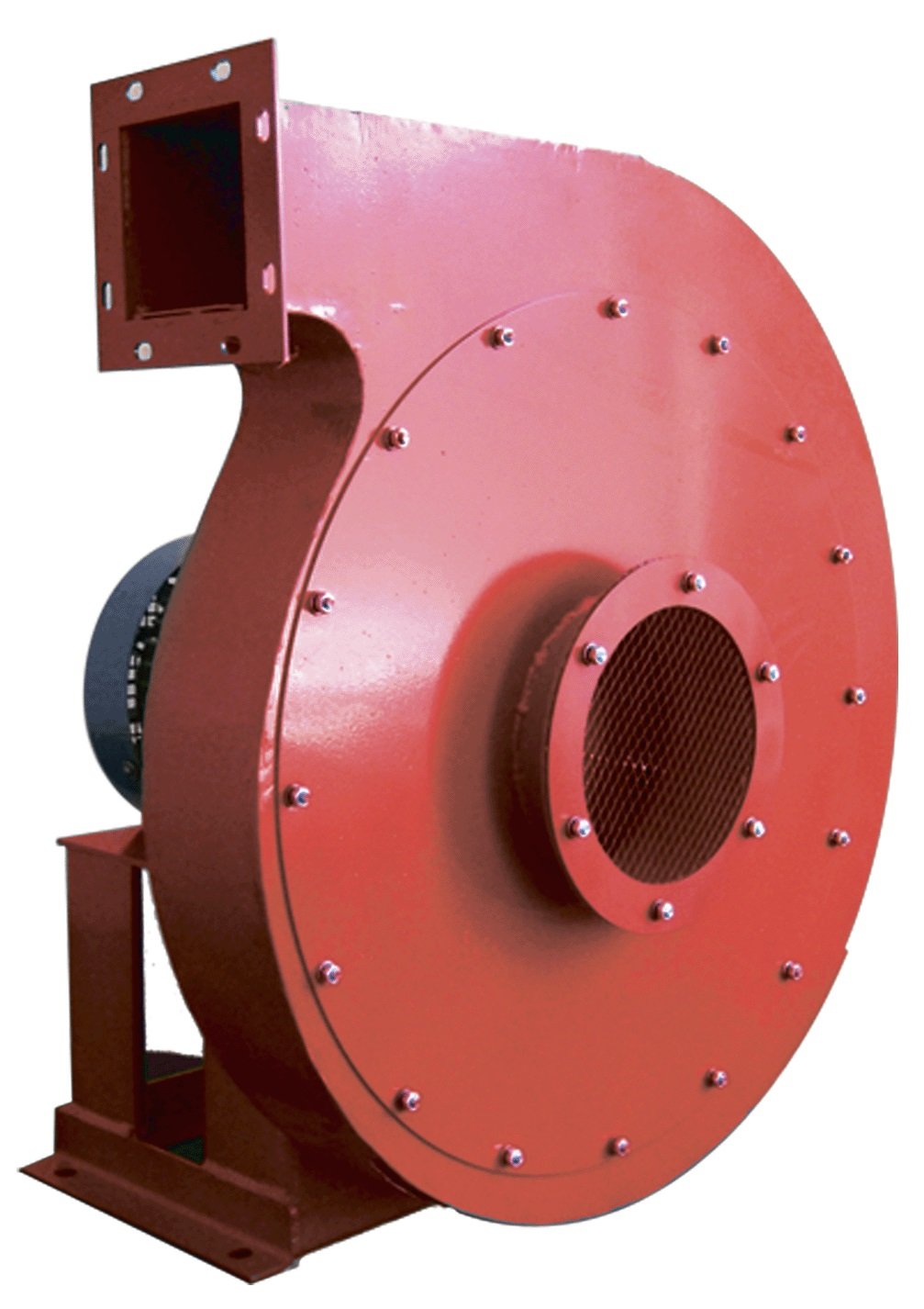

Вентилятор высокого давления ВВД-8 (15,0/1500) применяется в различных сферах промышленности, технологий и в системах общего назначения. В основе работы устройства применяются силы центробежного характера, благодаря которым осуществляется вращение центробежного колеса. Перемещение смеси непосредственно по корпусу вентилятора, а также выведение ее наружу осуществляется однонаправлено. Также, помимо всасывания смеси, вентилятор может выполнять ее нагнетание.

Конструирование вентилятора и подбор материалов в его исполнении для определенных условий эксплуатации определяется согласно требованиями стандарта ТУ 27-32-2148-77.

Согласно установленным правилам, существует два типа эксплуатационного исполнения вентилятора ВВД-8 (15,0/1500) – общепромышленное и взрывозащищенное.

Материалы для конструкции и тип исполнения вентилятора ВВД-8 (15,0/1500)

В соответствии с типом материала, который задействован в конструкции вентилятора, различаются также его основные свойства (согласно типу исполнения):

• Вентиляторы общепромышленного типа конструируются с применением углеродистой стали (черный металл);
• Взрывозащищенные вентиляторы выполнены из разнородных металлов или же из нержавеющей стали.

Дополнительно вентиляторы взрывозащищенного типа обладают стойкостью к воздействию коррозии, что не менее важно.

Преимущества вентилятора ВВД-8 (15,0/1500)

• Компактность;
• Конструкция – простая, надежная и износостойкая;
• Безопасность в применении;
• Удобные соединения для патрубков;
• Регулируемые параметры – частота вращения, производительность;
• Заменимость элементов конструкции;
• Широкие возможности применения.

Сферы применения вентилятора ВВД-8 (15,0/1500) и его основные возможности

Наиболее часто вентилятор указанной марки применяется в следующих направлениях:

• Вентиляция – шахт и элеваторов, а также других промышленных помещений;
• Кондиционирование воздуха в многоэтажных жилых и промышленных зданиях;
• Промышленные отопительные системы воздушного типа;
• Сушильные печи;
• Системы санитарного направления;
• Технологические устройства и агрегаты.

В целом, возможно также применение вентилятора ВВД-8 (15,0/1500) совместно с другим типом оборудования или системы, в самых разных сферах. При этом единым остается условие соответствия параметров и характеристик рабочей системы требованиям касательно эксплуатации вентилятора.

Функциями, которые может выполнять вентилятор ВВД-8 (15,0/1500), в зависимости от его роли в конкретной системе, являются следующие:

• Выполнение нагнетания (активной подачи) воздушных масс в рабочий агрегат или пространство (например, в печь или к форсункам) для повышения эффективности сгорания топлива, вследствие чего повышается продуктивность технологического процесса;
• Обеспечение перемещения (обновления) воздушных масс в широком пространстве, что в итоге способствует высокому ровню вентиляции (актуально, например, для пространства шахт, а также элеваторов).

Условия эксплуатации вентилятора ВВД-8 (15,0/1500)

Характеристики перемещаемой вентилятором газовой смеси

Схема размещения и поворота корпуса вентилятора ВВД-8 (15,0/1500)

На схеме представлен вид вентилятора со стороны всасывания рабочей смеси.

Обозначения:

• ПР – вентиляторы правого вращения;
• Л – вентиляторы левого вращения.

Конструкция и особенности функционирования вентилятора ВВД-8 (15,0/1500)

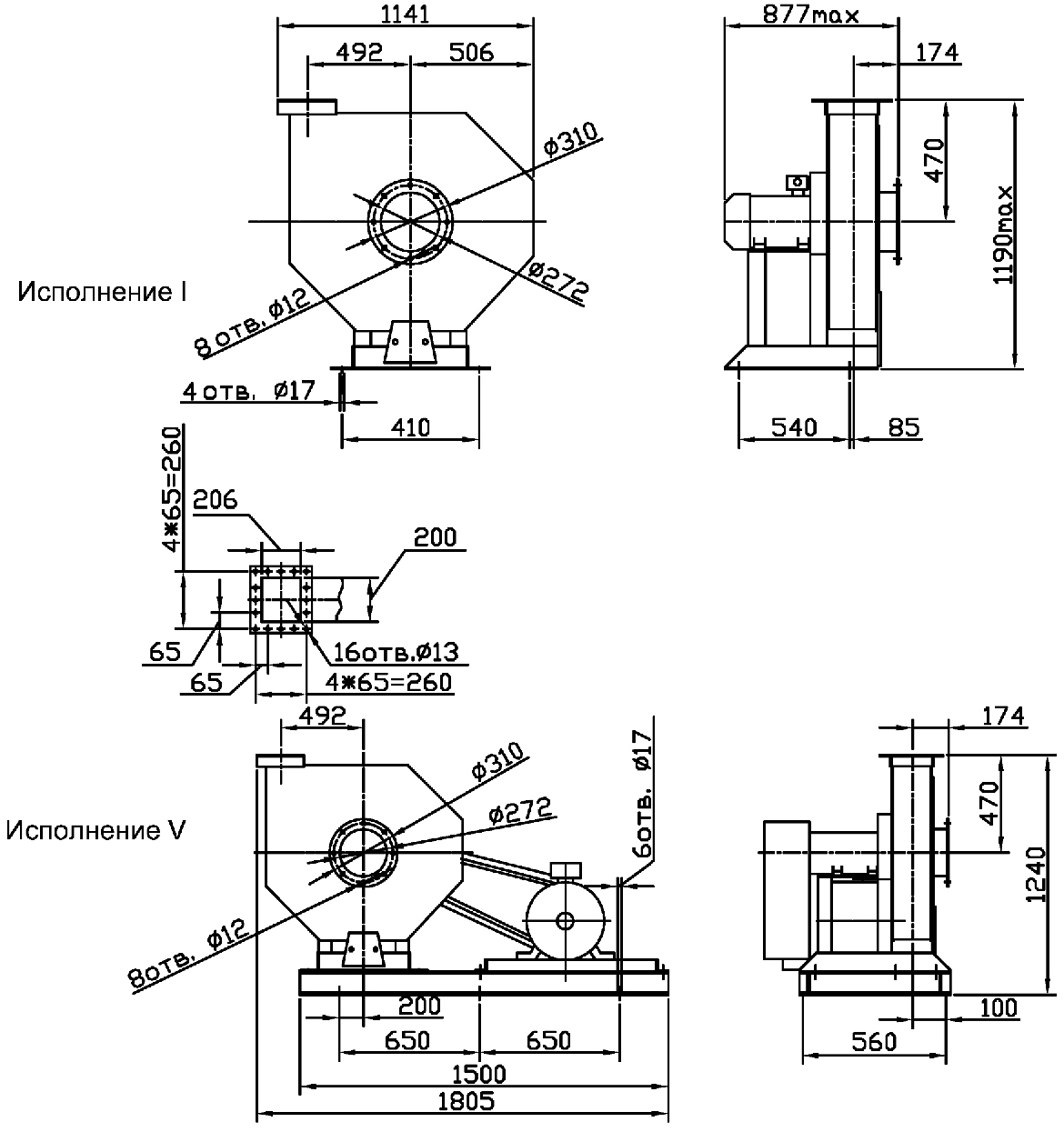

Вентилятор выполняется с применением первой схемы исполнения, которая основана на размещении рабочего колеса вентилятора на валу электродвигателя, который установлен в комплекте вентилятора.

Общая конструкция вентилятора ВВД-8 (15,0/1500) включает в себя семь основных элементов:

• Корпус;
• Входной патрубок;
• Рабочее колесо;
• Коллектор;
• Электродвигатель;
• Узел подшипников;
• Станина.

При возникновении такой необходимости, перечисленные конструктивные элементы могут быть заменены на те, которые будут отличаться своим типом и параметрами. Это позволит максимально широко и гибко использовать вентилятор – не возникнет необходимости в полной замене устройства, в случае изменения параметров и особенностей рабочего пространства и системы, с которой устанавливается вентилятор.

Электродвигатель

В комплект устанавливается трехфазный двигатель асинхронного типа с короткозамкнутым ротором. Модель ВВД-8 (15,0/1500) укомплектована двигателем с показателем мощности 15,0 кВт и частотой оборотов вала 1500 оборотов в минуту. Общепромышленное исполнение вентилятора оснащается двигателем марки АИР, а взрывозащищенное – АИММ, с наличием защиты от взрыва.

Для соединения вентилятора к сети электропитания применяется подключение с клеммной колодкой.

Входной патрубок

Подача воздуха к вентилятору выполняется через входной патрубок. Для присоединения патрубка конструкция вентилятора оснащена фланцевыми соединениями с резиновыми уплотнениями.

Рабочее колесо

После поступления на вход вентилятора, смесь попадает под вращение рабочего колеса (которое осуществляется с применением сил центробежного характера), и в результате захватывается его лопатками. Количество лопаток, которыми оснащена радиальная поверхность колеса, - 12 штук. Лопатки выполнены специально, чтобы захватить воздух, создать необходимый уровень давления и вследствие его воздействия переместить воздушные массы по корпусу вентилятора, после чего вывести в пространство. Направление лопаток – наклон назад, под строго рассчитанным углом. В зависимости от исполнения рабочего колеса, направление его вращения может быть как право-, так и левосторонним.

Корпус

Корпус ВВД-8 (15,0/1500) имеет форму улитки (спирали), и изготавливается из материала (подобранного согласно исполнению) в листовой форме. Для соединения листов применяется сварка. Выведение воздуха или другой газовой смеси, перемещаемо вентилятором, осуществляется через его выхлопное отверстие. Корпус имеет упрочненную конструкцию.

Коллектор

Коллектор – это элемент, закрепляемый фланцем на выхлопе вентилятора, и обеспечивающий отведение перемещаемой воздушной или газовой массы в рабочее пространство.

Станина

Вся конструкция вентилятора ВВД-8 (15,0/1500) удерживается на таком опорном элементе как станина. Станина представляет собой рамную конструкцию, выполненную чаще из чугуна, с применением сварных швов. В части основания станины также есть отверстия, которые предназначены для закрепления вентилятора на поверхности для его установки. Установка устройства возможна на фундаменте, в том числе также с применением виброизоляторов. При помощи станины в конструкции удерживается и электродвигатель вентилятора.
