ВВД-9 (22,0/1500)

Общие характеристики вентилятора ВВД-9 (22,0/1500)

Радиальный вентилятор ВВД-9 (22,0/1500) относится к вентиляторам высокого давления, и применяется для обеспечения перемещения и нагнетания воздушных и газовых масс в системах и установках, а также в пространстве. А работе вентилятор применяет силы центробежного характера.  Особенностью является одностороннее перемещение рабочей смеси в корпусе вентилятора, а также отличие – возможность выполнять не только всасывание, но и нагнетание смеси.

Конструирования вентилятора, при учете его параметров эксплуатации, выполняется с опорой на требования ТУ 27-32-2148-77.

Согласно указанному стандарту, выполняется изготовление двух типов вентилятора – общепромышленного и взрывозащищенного применения.

Материалы в конструкции и свойства вентилятора ВВД-9 (22,0/1500)

Общие характеристики, и в первую очередь – возможности применения вентилятора напрямую зависит от типа материала, из которого он был сконструирован (поскольку разные типы материалов не могут применяться в одних и тех же – агрессивных или неагрессивных условиях):

• Вентилятор, изготовленный из углеродистой стали, применяется в среде без наличия примесей взрывоопасного характера, и является общепромышленным;
• Вентилятор из разнородных металлов, а также из нержавеющей стали – применяется в агрессивной среде с наличием взрывоопасных газовых примесей (потому фактически относится к устройствам взрывозащищенного исполнения).

Также, вентиляторы, выполненные из разнородных металлов и нержавеющей стали, отличаются повышенной степенью коррозийной стойкости.

Преимущества вентилятора ВВД-9 (22,0/1500)

• Простая, надежная, стойкая конструкция;
• Удобство присоединения патрубков;
• Возможность регулирования параметров, в том числе автоматически (с дополнительной системой);
• Заменимые элементы (можно подобрать индивидуально каждый);
• Длительное время работы;
• Широкие возможности применения.

Области применения и функции вентилятора ВВД-9 (22,0/1500)

Использование вентилятора ВВД-9 (22,0/1500) фактически не привязано к типу системы – главное, чтобы параметры пространства, в котором работает вентилятор, соответствовали требованиям касательно его эксплуатации.

Наиболее часто вентилятор ВВД-9 (22,0/1500) применяется в таких направлениях:

• Вентиляционные системы – шахт, элеваторов, промышленных и технологических помещений;
• Промышленные системы кондиционирования;
• Воздушные промышленные отопительные системы;
• Сушильное технологическое оборудование (печи);
• Санитарно-производственные системы и установки;
• Агрегаты технологического производства.

Вентилятор ВВД-9 (22,0/1500) предназначен для выполнения двух функций (каждая из них будет в большей или меньшей степени актуальной для того или иного типа системы):

• Нагнетание рабочего газового вещества в систему (что актуально, например, для технологических процессов, в которых нужно подавать воздух для сгорания топлива или другое газовое вещество, достаточное наличие которого способствует нормальному протеканию рабочего процесса, примером является сушка зерна);
• Выполнение всасывания и перемещения газов или воздуха в пространстве, что в итоге способствует поступлению свежих масс, или же вентиляции пространства (с этой целью ВВД-9 (22,0/1500) устанавливается в шахтовом пространстве и на элеваторах).

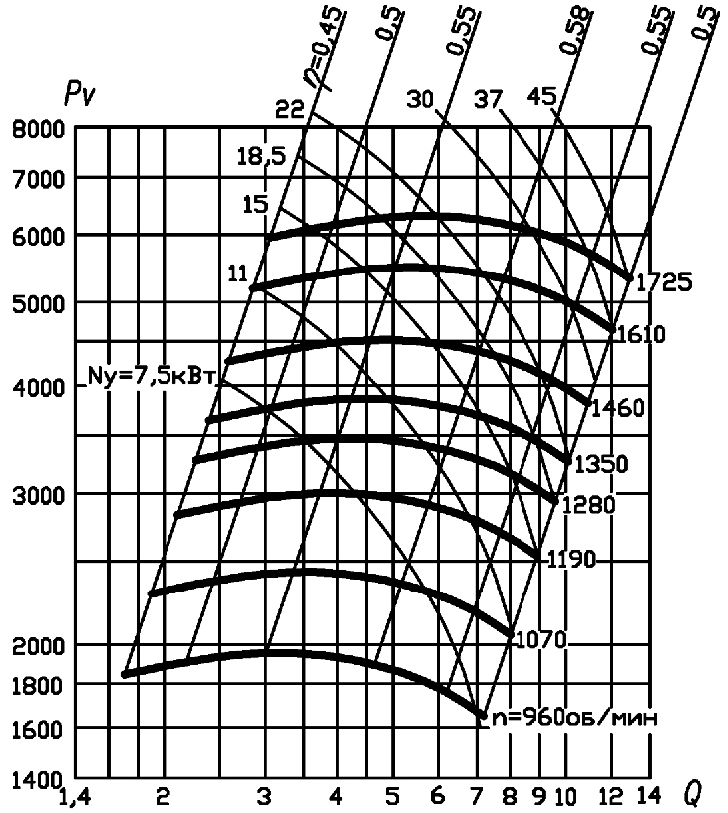

Условия эксплуатации вентилятора ВВД-9 (22,0/1500)

Характеристики перемещаемой вентилятором газовой смеси

Схема размещения и поворота корпуса вентилятора ВВД-9 (22,0/1500)

На схеме представлен вид вентилятора со стороны всасывания рабочей смеси.

Обозначения:

• ПР – вентиляторы правого вращения;
• Л – вентиляторы левого вращения.

Конструкция и особенности работы вентилятора ВВД-9 (22,0/1500)

Вентилятор выполняется согласно клиноременной (пятой) схеме исполнения. При такой схеме обеспечивается установка рабочего колеса вентилятора и его соединение с электродвигателем посредством применения клиноременной передачи.

Общая конструкция вентилятора ВВД-9 (22,0/1500) состоит из таких элементов:

• Корпус;
• Входной патрубок;
• Рабочее колесо;
• Коллектор;
• Электродвигатель;
• Узел подшипников;
• Станина.

Особенностью конструкции вентилятора ВВД-9 (22,0/1500) является то, что все перечисленные ее элементы при необходимости могут быть заменены индивидуально в любой момент. Это предоставляет дополнительное удобство пользователю, ведь таким образом вентилятор фактически можно сделать универсальным – заменить определенные части конструкции на те, которые будут максимально подходящими к новым условиям, при этом не приобретая полностью нового вентилятора. Установка элементов в индивидуальном подборе возможна также на начальном этапе конструирования.

Электродвигатель

Комплектация вентилятора ВВД-9 (22,0/1500) выполняется трехфазным асинхронным электродвигателем, мощностью 5,5 кВт и частотой оборотов вала 1500 оборотов в минуту. Стандартно применяются электродвигатели общепромышленного исполнения марки АИР. Если вентилятор выполнен взрывозащищенным, соответственно с ним устанавливается двигатель с защитой от взрыва.

Подключение устройства к сети электропитания выполняется с применением колодки с клеммами.

Входной патрубок

Патрубок предназначен для однонаправленной подачи рабочего газа, воздуха или смеси в корпус вентилятора (к рабочему колесу). Присоединение патрубка выполняется достаточно удобно и герметично, для этого используется фланцевое соединение с уплотнением из резины.

Рабочее колесо

Рабочее колесо оснащено 12-ю лопатками, которые размещены радиально на поверхности колеса. Колесо вращается под действием центробежных сил, и таким образом лопатки выполняют захватывание смеси азов, создают необходимое давление и перемещают смесь по корпусу, обеспечивая также ее последующее выведение в систему. Вращение колеса, в зависимости от его исполнения, может осуществляться как в правую, так и в левую сторону. Эффективность однонаправленного перемещения газовой смеси обеспечена специальным углом наклона лопаток. Лопатки также выполняются загнутыми назад.

Корпус

Корпус ВВД-9 (22,0/1500) выполнен в форме спирали, откуда также походит его название «улитка». Для изготовления его применяется листовой материал (нержавеющая сталь, разнородные металлы или углеродистая сталь), который соединяется с применением сварных швов. Корпус также защищен от механических и абразивных воздействий. Для выведения смеси газов в пространство в конструкции корпуса имеется отверстие выхлопа.

Коллектор

Коллектор устанавливается при помощи фланцев на выхлопе корпуса вентилятора, и выполняет отведение рабочей смеси газов в пространство или в каналы системы.

Станина

Станина представлена в виде сварной (чаще чугунной) рамы, которая предназначена для удержания конструкции ВВД-9 (22,0/1500) с электродвигателем и закрепления его на поверхности установки. Закрепление выполняется монтажными болтами с применением отверстий у основания станины. Устанавливать вентилятор (станину) можно на фундаменте без виброизоляторов, или с применением таковых, если это актуально в связи с повышенным уровнем вибрации вентилятора в процессе работы.
