Осевой вентилятор ВО-06-300-10 (3,0/1000)

Осевой вентилятор ВО-06-300-10 (3,0/1000) – отличительные особенности и характеристики

Осевые вентиляторы ВО-06-300-10 (3,0/1000) – промышленные вентиляторы специального назначения, поскольку они специально сконструированы и предназначены для применения в пространствах, в которых имеются вещества агрессивного или взрывоопасного характера (в виде газов или пыли).

Воздух в корпусе данного вентилятора движется вдоль его оси. Конструкция сформирована по схеме исполнения 1, в которой рабочее колесо вентилятора вращается на валу двигателя.  Применяется двигатель АИР с номинальными показателями мощности 3,0 кВт и частоты оборотов вала 1000 оборотов в минуту. Также в конструкции устройства применены прочные материалы высокого качества. Все эти факторы позволяют получить немало преимуществ в применении вентилятора ВО-06-300-10 (3,0/1000).

Преимущества модели ВО-06-300-10 (3,0/1000)

• Прочная конструкция;
• Надежность и безопасность агрегата, благодаря соответствию конструкции требованиям и стандартам безопасности;
• Стойкость к агрессивным и физическим воздействиям;
• Отсутствие механических потерь мощности, благодаря прямому приводу двигателя;
• Простота в применении;
• Легкий монтаж;
• Отсутствие излишних затрат энергии.

Области и возможности для применения вентилятора

Осевые вентиляторы модели ВО-06-300-10 (3,0/1000) используются во многих направлениях, для которых актуально перемещение воздушных и газо-воздушных масс с наличием примесей веществ взрывоопасного характера. Такими производствами являются:

• Химическое;
• Нефтепереработка;
• Обработка металла;
• Переработка газа и добывание горных пород;
• Некоторые направления пищевого производства;
• Производство строительных и бытовых материалов;
• Техническое обслуживание.

Часто устанавливаются вентиляторы ВО-06-300-10 (3,0/1000) с холодильными и сушильными установками, а также со сварочными аппаратами и в камерах покраски. Есть также необходимость использования данных вентиляторов и на складах с бытовой химией и прочими материалами, в составе которых имеются взрывоопасные вещества.

Осевой вентилятор ВО-06-300-10 (3,0/1000) – условия эксплуатации

Для того, чтобы использовать вентилятор максимально эффективно, а что самое главное – безопасности долговечно, следует придерживаться поставленных правил и требований к его эксплуатации. Существуют требования и рекомендации относительно:

• Количества пыли в пространстве, которое не должно превышать 10 мг/м³, при этом рекомендованный диаметр частиц для наиболее эффективной работы составляет не более 50 мкм;
• Климата – допустима работа вентилятора в умеренном климате, в диапазоне температуры воздуха окружающей среды -40°С…+ 40°С, или же в тропическом климате, при температуре воздуха, не превышающей +45°С;
• Условий размещения вентилятора – пространство 3, 2 или 1 категории размещения по ГОСТ (закрытое помещение, навес или открытый воздух, но с соблюдением мер безопасности и защиты электродвигателя вентилятора от осадков и других влияний атмосферы и окружающего пространства). Первая категория допустима только в условиях умеренного климата;
• Общего уровня вибрации вентилятора в процессе его работы – он не должен превышать 5 мм/с (для снижения вибрации следует применять виброизоляторы).

Материалы для изготовления вентилятора ВО-06-300-10 (3,0/1000)

Для обеспечения надежности и безопасности конструкции и исполнения вентилятора, подбор материалов для его изготовления выполняется в соответствии с ТУ У 29.2-00909779-004-2010.

Потребитель может выбрать наиболее подходящий по предпочтениям и характеристикам материал:

• Алюминий, а также алюминиевые сплавы;
• Углеродистая сталь (легированная);
• Нержавеющая сталь;
• Разнородные металлы.

Определить наиболее подходящий по условиям работы вентилятора (направление, тип помещения, тип агрессивного вещества и т.д.) материал Вам помогут наши специалисты.

Базовые элементы конструкции вентилятора:

• Корпус;
• Патрубок подачи воздуха и коллектор;
• Рабочее колесо;
• Электродвигатель;
• Станина.

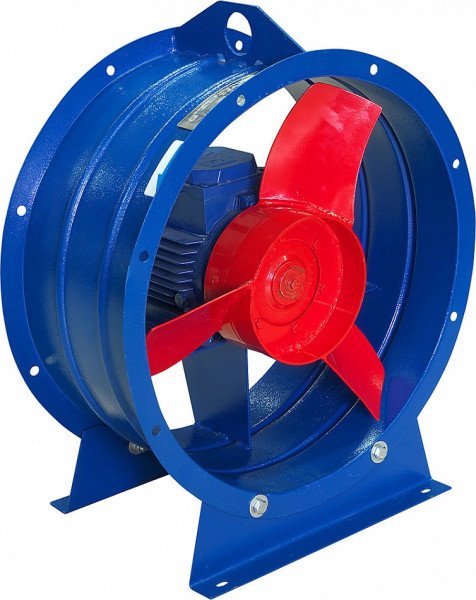

Корпус

Корпус модели осевого вентилятора ВО-06-300-10 (3,0/1000) имеет форму цилиндра. По бокам на внешней его поверхности имеются фланцы, к которым присоединяется патрубок для подачи воздуха. Внутри корпуса установлен коллектор и рабочее колесо. Воздух перемещается вдоль оси корпуса.

Коллектор

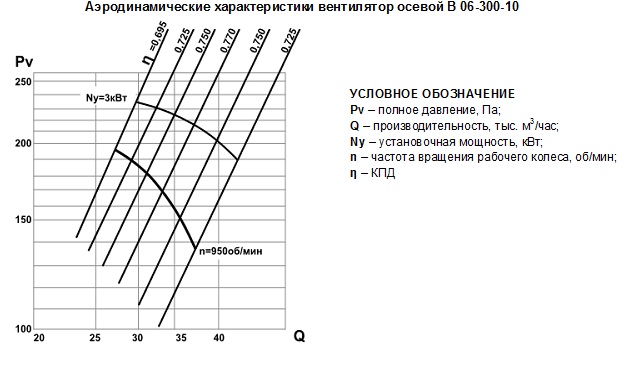

Коллектор в конструкции вентилятора обеспечивает регулирующую функцию, а именно, применяя ручную или автоматическую систему управления, с его помощью можно отрегулировать производительность вентилятора (указать, какое количество воздуха должно проходить через него за час функционирования). Регулирование производительности выполняется в доступном диапазоне (смотрите таблицу характеристик модели).

Рабочее колесо

Рабочее колесо – это важный элемент, благодаря которому воздушные или газовые массы перемещаются в корпусе вентилятора и циркулируют. Установка колеса в конструкции выполнена на вал электродвигателя. Колесо имеет три лопатки. Форма лопаток – загнуты назад. Это позволяет им не накапливать взрывоопасную пыль на своей поверхности (что обеспечивает дополнительную безопасность), а также эффективно захватывать воздух. Перемещение воздуха осуществляется благодаря давлению, которое создается в процессе вращения рабочего колеса. Вращаться колесо может в правую или левую сторону (нужное исполнение – право- или левостороннее выбирает пользователь при заказе).

Электродвигатель

Осевой вентилятор ВО-06-300-10 (3,0/1000) комплектуется промышленным электродвигателем марки АИР, с номинальной мощностью 3,0 кВт и частотой вращения вала 1000 оборотов в минуту.

Станина

Станина обеспечивает монтажную функцию, а также удерживает электродвигатель и корпус вентилятора. Станина сконструирована сварной. Чаще из чугуна. Монтаж вентилятора на рабочий фундамент или виброизоляторы выполняется благодаря отверстиям у основания станины, в которые закрепляются монтажные болты.

Монтаж осевого вентилятора ВО-06-300-10 (3,0/1000) – правила и рекомендации

• Выполнять монтаж стоит с применением норм СНиП 2.04.05 и ГОСТ 12.4.021;
• Взрывозащищенное исполнение вентилятора стоит устанавливать на виброизоляторы марки ВМВ или ВРВ;
• Двигатель должен быть заземлен, согласно ПУЭ;
• Для установки вентилятора следует выбрать отдельное или редко используемое персоналом помещение;
• Самый первый (пробный) запуск вентилятора  следует осуществлять в среде без агрессивных и взрывоопасных веществ.
