ВКР-4 (0,75/1500)

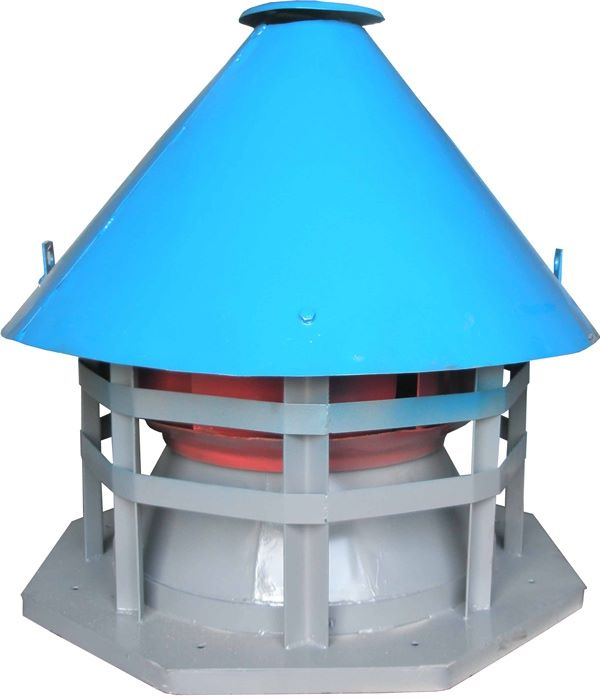

Крышной вентилятор ВКР-4 (0,75/1500) – базовое описание модели

Модель крышного вентилятора ВКР-4 (0,75/1500) используется для выведения отработанных воздушных и газо-воздушных масс, и может применяться в пространствах помещения различных типов – производственные, общественные, торговые, административные и др.

Основные характеристики модели:

• Диаметр рабочего колеса (номинальное значение) – 400 мм;
• Количество лопаток колеса – 12 штук;
• Схема посадки рабочего колеса – №1 (прямой привод, рабочее колесо монтируется на валу электродвигателя, комплектующего вентилятор);
• Выведения воздуха из вентилятора производится через боковые отверстия;
• Электродвигатель модели АИР, мощность 0,75 кВт, количество оборотов вала 1500 в минуту.

Области применения вентилятора ВКР-4 (0,75/1500)

Крышные вентиляторы ВКР-4 (0,75/1500) могут применяться как в производственных, так и в других пространствах. Можно сказать, что устанавливать их можно практически в любом пространстве, которое соответствует поставленным условиям и правилам применения.

Среди наиболее популярных отраслей и помещений:

• Пространства технологической обработки и производства;
• Административные и общественные здания;
• Учебные учреждения (школы, спортзалы, университеты, садики и др.);
• Медицинские учреждения (больницы, санатории, профилактории);
• Торговые рынки, павильоны, магазины, комплексы;
• Жилые здания;
• Хозяйственные пространства (комплексы животноводства, пространства хранения сельскохозяйственной продукции и др.).

И в указанных, и в других типах помещений применять крышной вентилятор ВКР-4 (0,75/1500) можно как для выведения воздуха, так и для отведения газообразных и газо-воздушных масс.

Требования к применению и рекомендованные условия эксплуатации

Рекомендации относительно климата:

• Умеренный холодный климат (категория УХЛ по ГОСТ), или же тропический (также допускается);
• Температура воздуха окружающего пространства для установки вентилятора -40 °С…+40 °С при умеренном типе климата (или до +45 °С при тропическом).

Рекомендации к свойствам пространства для установки:

• Категория пространства 2 (закрытое пространство с климатом, схожим с условиями окружающего пространства) или 1 (открытый воздух, с обеспечение защиты двигателя вентилятора от влияния атмосферных осадков и т. п.), но только в условиях умеренного климата;
• Допустимо также наличие в перемещаемом пространстве агрессивных или взрывоопасных веществ, но в случае, если вентилятор ВКР-4 (0,75/1500) выполнен из материалов, защищенных от влияния данных веществ.
• Допустимый уровень температуры среды при ее поступлении в вентилятор +50 °С;
• Максимальное количество пыли, абразивных, слипающихся и волоконных частиц суммарно – 0,1 г/м³.

Конструктивные материалы – подбор в зависимости от условий работы

Для рекомендованных условий применения конструкция вентилятора формируется из углеродистой стали. При отличительных условиях применения, соответственно подбираются материалы:

• Для применения в среде с наличием агрессивных включений – применяется нержавейка;
• Для применения во взрывоопасном пространстве в конструкции используются алюминиевые сплавы.

Также сконструировать крышные вентиляторы ВКР-4 (0,75/1500) можно из разнородных металлов в таких вариантах комбинаций:

• Латунь и углеродистая сталь;
• Латунь и сплав алюминия.

Соответственно комбинация с нержавейкой представит агрессивно-стойкую конструкцию вентиляторов, а комбинация с алюминием – взрывозащищенную. Отличие от стандартных исполнений вентиляторов ВКР-4 (0,75/1500) из «чистого» материала, без комбинирования, в том, что комбинация с латунью сохраняет практические свойства конструкции, но делает ее цену меньшей (что позволяет заказчику получить удешевленный вариант вентилятора с нужными характеристиками).

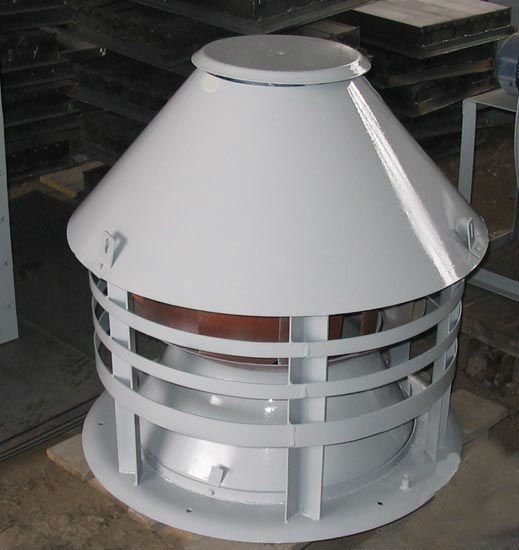

Конструкция вентилятора ВКР-4 (0,75/1500)

Базовыми конструктивными элементами вентилятора ВКР-4 (0,75/1500) есть следующие:

• Основание;
• Колпак;
• Коллектор;
• Рабочее колесо с загнутыми назад лопатками в количестве 12 штук;
• Электродвигатель (при общепромышленной конструкции – марки АИР, при взрывозащищенной – 4ВР, АИМ) с показателем номинальной мощности 0,75 кВт и частотой оборотов вала 1500 оборотов в минуту.

Для соединения механизма рабочего колеса с электродвигателем, которым укомплектован вентилятор, используется схема соединения 1 (посадка рабочего колеса выполняется непосредственно на вал двигателя). В процессе работы вентилятора вращение рабочего колеса выполняется в правую или левую сторону, в зависимости от исполнения (что заказывается предварительно).

Описание принципа работы

После запуска двигателя начинает вращаться рабочее колесо вентилятора. В процессе данного вращения лопатки колеса захватывают воздух, и направляют его в направлении под углом 90ᵒ. После изменения направления потока, перемещаемый воздух движется в корпусе в радиальном направлении, в процессе чего выводится в наружное пространство через специальные боковые отверстия в корпусе вентилятора.

Пользователь также может регулировать производительность работы вентилятора при помощи коллектора. Для регулирования на выбор можно установить ручную или автоматическую систему управления.

Перед введением в эксплуатацию обязательно стоит протестировать работу вентилятора, проверить все соединения. Для безопасной работы обязательно двигатель должен быть заземлен.
