ВКР-6,3 (2,2/1000)

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наличии
Запрос цены
Запросить цену
ВКР-6,3 (2,2/1000)
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
Артикул: -
(0)

Вентилятор вытяжной, с выходом воздушной массы через боковые отверстия.

  • Мощность электродвигателя – 2,2 кВт;
  • Частота оборотов вала двигателя - 1000 об/мин;
  • Производительность - 9,79-10,69 тыс. м3/час;
  • Полное давление - 390 Па.
Характеристики
Производитель Украинские
Производство Украина

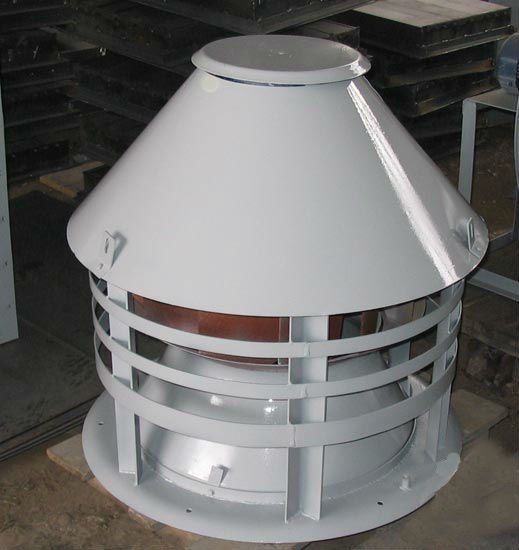

Крышной вентилятор ВКР-6,3 (2,2/1000) – основная информация

Модель крышного вентилятора ВКР-6,3 (2,2/1000) применяется в разнообразных типах помещений, в различных направлениях, для того, чтобы выполнять вытяжку отработанного воздуха. Основная особенность данной модели и ее отличие от других серий вытяжных вентиляторов – в том, что монтаж выполняется в пространстве крыши дома. Безусловно, благодаря этому использовать вентилятор можно также и в компактных помещениях.

Использовать данные вентиляторы можно не только для выведения воздуха в системах вентиляции, но и для отведения газо-воздушных смесей в системах дымоудаления. В целом, благодаря таким широким возможностям применения, вытяжной крышной вентилятор ВКР-6,3 (2,2/1000) является отличным решением в соответствии цены и качества.

Краткое описание модели:

  • Диаметр рабочего колеса (номинальный показатель) – 630 мм;
  • Конструкция рабочего колеса включает в себя загнутые назад лопатки, в количестве 12 штук, радиально расположенных на боковом краю;
  • Рабочее колесо стандартно монтируется на валу двигателя;
  • Запуск в работу вентилятора осуществляется двигателем АИР (общепромышленный), с мощностью 2,2 кВт при номинальной частоте оборотов вала 1000 оборотов за 1 минуту;
  • Отведение отработанных воздушных или газообразных (дымовых) масс осуществляется через специальные боковые отверстия.

Направления и возможности для применения вентилятора ВКР-6,3 (2,2/1000)

Зачастую установка крышного вентилятора ВКР-6,3 (2,2/1000) выполняется в таких помещениях и пространствах:

  • Цеха производственного и промышленного направления;
  • Склады, хранилища;
  • Пространства для обслуживания и ремонта;
  • Жилые много- и одноэтажные дома;
  • Здания административного назначения;
  • Общественные здания;
  • Учебные заведения (школы, садики, центры развития и т. п.);
  • Оздоровительные комплексы, больницы, санатории, спортзалы и т. п.;
  • Торговые и торгово-развлекательные центры;
  • Сельскохозяйственные помещения, включая питомники и комплексы животноводства.

Данный список на практике – не ограничен, важно только, чтобы конструкция вентилятора ВКР-6,3 (2,2/1000) соответствовала условиям, в которых выполняется установка, включая характеристики, свойства и состав среды, которая будет перемещаться.

Какие условия рекомендованы для применения вентилятора ВКР-6,3 (2,2/1000)

  • Умеренный или тропический климат (температура воздуха при умеренном от -40 °С до +40 °С, а при тропическом – до +45 °С соответственно);
  • Микроклимат пространства или помещения для установки должен быть приближенным к условиям наружного пространства;
  • Пространство для установки вентилятора (его тип) должен соответствовать категории 2 или 1 в соответствии с ГОСТ (это соответственно закрытое помещение, в том числе – палатка, пристройка, прицеп, укрытие и т. п., или уличное пространство);
  • Двигатель вентилятора нужно защитить от влияния атмосферных явлений и осадков при установке конструкции на открытом воздухе (категория 1);
  • Установка вентилятора на открытом воздухе не допускается при тропическом климате, ввиду высокой влажности;
  • Применять вентиляторы ВКР-6,3 (2,2/1000) можно как в неагрессивной среде, так и при наличии агрессивных и взрывоопасных включений, но при этом конструкция вентилятора должна быть сформирована из стойких материалов;
  • При поступлении среды в корпус ее температура не должна превышать +50 °С;
  • Общее объемное количество волокон, слипающейся и другой пыли, в том числе абразивной, не должно превышать 0,1 г/м³.

При соблюдении данных рекомендаций вытяжные крышные вентиляторы ВКР-6,3 (2,2/1000) прослужат наиболее качественно и на протяжении долгого периода.

Применяемые в конструкции материалы в соответствии с типом среды

  • Углеродистая сталь – используется стандартно, и предназначена для работы в неагрессивной среде;
  • Нержавеющая сталь – имеет высокую степень стойкости к появлению коррозии и агрессивным воздействиям, а потому конструкция вентилятора из данного материала применяется специально для сред с агрессивными включениями;
  • Сплавы алюминия – не искрят, а потому исключают вероятность возгорания и взрыва. Использование такой конструкции целесообразно при наличии взрывоопасных веществ в воздухе.

Естественно, каждый материал имеет свою цену, и при относительной дороговизне конструкции из нержавейки или алюминия ее можно в некоторой степени удешевить, добавив металл иного рода – чаще это латунь.

Конструкция

Базовые элементы, из которых состоит крышной вентилятор ВКР-6,3 (2,2/1000):

  • Основание;
  • Колпак;
  • Коллектор;
  • Рабочее колесо радиальное, с 12-ю лопатками, загнутыми назад, правостороннего или левостороннего вращения (по предварительному заказу);
  • Электродвигатель, 2,2 кВт/1000 оборотов вала в минуту.

Основным рабочим элементом есть рабочее колесо, которое своими лопатками захватывает и перенаправляет воздушные массы для их радиального перемещения по корпусу вентилятора, с последующим выведением. Установка колеса осуществляется непосредственно на валу электродвигателя в комплекте, который при запуске и приводит вентилятор в действие. Комплектуется вентилятор двигателем марки АИР, но при необходимости установки его в агрессивном или взрывоопасном пространстве марка двигателя меняется на АИМ или 4ВР.

Принцип работы и введение в эксплуатацию

После запуска двигателя рабочее колесо вентилятора ВКР-6,3 (2,2/1000) захватывает и перемещает воздух, который впоследствии радиального перемещения выходит наружу через боковые отверстия в корпусе. При этом производительность, с которой работает вентилятор, может быть отрегулирована вручную или автоматически, со стороны пользователя. Регулирование производительности обеспечивает коллектор вентилятора.

Стоит помнить, что сделать работу вентилятора ВКР-6,3 (2,2/1000) безопасной позволит его осмотр перед первым пуском (или пуском после длительного простоя), а также тестовый запуск. Также в обязательном порядке стоит применять заземление двигателя.

Характеристика

Значение

Номер исполнения

1

Тип электродвигателя

АИР100L6

Мощность электродвигателя, кВт

2,2

Частота оборотов вала двигателя, об/мин

1000

Полное давление, Па

390

Производительность, тыс. м3/час

9,79-10,69

Предельно-допустимая температура газовых смесей, °С

+80

Предельная концентрация грязи и пыли, мг/м3

100

Масса, кг

105

Акустические характеристики ВКР-6,3 (2,2/1000)

Модель

Частота вращения, об/мин

Значение Lpi, дБ в октавных полосах f, Гц

LpA, дБa

63

125

250

500

1000

2000

4000

8000

ВКР-6,3 (2,2/1000)

1000

75

81

86

89

85

78

69

62

89

ВКР-6,3 - габариты

Типоразмер вентилятора

d, мм

D1, мм

D2, мм

D3, мм

H, мм

d1, мм

d2, мм

n1, мм

6,3

630

660

772

842

870

10,5

14

8

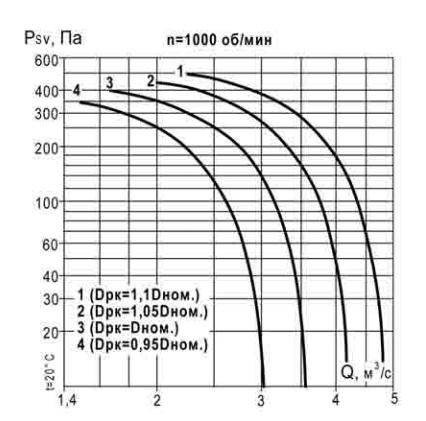

Аэродинамические характеристики ВКР-6,3Аэродинамические характеристики ВКР-6,3
