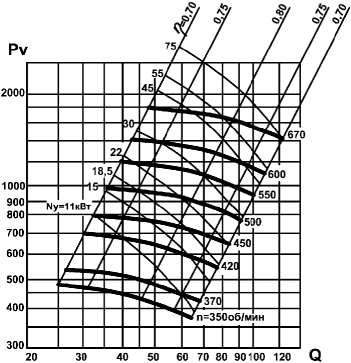

Взрывозащищенный вентилятор низкого давления ВЦ 4-70-16 (18,5/1000) ВЗ – применение и общее назначение

В силу взрывозащищенного исполнения, данное устройство применяется в установках и контурах, которые работают с газообразными веществами, имеющими в своем составе примеси элементов взрывоопасного характера.

Вентилятор модели ВЦ 4-70-16 (18,5/1000) ВЗ предназначен для применения в системах, перемещающих газообразные и газо-воздушные смеси с наличием взрывоопасных составляющих, которые относятся к категориям 1 и 2 групп Т1, Т2, Т3, исходя из «Правил устройств электроустановок» (ПУЭ). Также, согласно общим требованиям, рабочее вещество не должно вызывать повышения воздействия коррозии на материалы, которые используются в конструкции вентилятора.

Актуальным является применение вентилятора ВЦ 4-70-16 (18,5/1000) ВЗ в таких системах, которые установлены в помещениях с наличием взрывоопасных газов:

• Вентиляционные;
• Кондиционирующие;
• Производственные;
• Технологические;
• Санитарно-производственные.

Конструирование вентилятора выполняется согласно стандарту ТУ У 29.2-00909779-001-2002.

Для изготовления вентилятора применяется сплав алюминия, который является стойким в применении с агрессивными веществами, способными к взрыву. Также вентилятор оснащается соответствующим электродвигателем с защитой, марки  АИММ180М6 с показателем мощности 18,5 кВт и частотой оборотов вала 1000 об/мин.

Всасывание газовой смеси выполняется односторонне. Рабочее колесо может вращаться в правую, а также в левую сторону.

Вентилятор сконструирован согласно первой схеме исполнения – присоединение применяемого электродвигателя выполняется при помощи вала.

Условия эксплуатации взрывозащищенного вентилятора ВЦ 4-70-16 (18,5/1000) ВЗ

Эксплуатация вентилятора, согласно требованиям ПУЭ, возможна при общих условиях климата категории У3. Основными являются такие показатели:

• Диапазон  температуры воздуха рабочего помещения -40…+40 °С;
• Температура перемещаемого вещества не превышающая 80 °С;
• Максимальное составляющее количество пылевых и волоконных примесей в смеси 100 мг/м³.

Существуют также ограничения  к применению вентилятора ВЦ 4-70-16 (18,5/1000) ВЗ, обусловленные требованиями касательно безопасности:

• Исключается применение данного устройства совместно с системами и оборудованием, которое может обеспечить нагрев перемещаемой взрывоопасной смеси до температуры, превышающей точку ее самовоспламенения;
• Исключается возможность применения вентилятора в установках, в которых рабочее вещество постоянно будет находиться под воздействием повышенного давления;
• Не допускается работа вентилятора со смесями, имеющими в составе примеси, которые могут взрываться;
• Исключается вероятность применения веществ, которые имеют в составе добавочный кислород;
• Не допускается применение вентилятора в работе со смесями газов, в составе которых имеются взрывоопасные пылевые частицы.

Схема размещения и поворота корпуса вентилятора ВЦ 4-70-16 (18,5/1000) ВЗ

Указан вид со стороны всасывания смеси.

ПР – вентилятор с колесом правого вращения;

ЛЕВ – вентилятор с колесом левого вращения.

Особенности конструкции и принцип работы вентилятора ВЦ 4-70-16 (18,5/1000) ВЗ

Основными элементами конструкции вентилятора являются:

• Станина;
• Электродвигатель;
• Спиралевидный корпус;
• Рабочее колесо;
• Коллектор.

Конструкция вентилятора состоит из взрывозащищенных алюминиевых сплавов. Также есть возможность выполнения устройства из нержавеющей стали.

С целью избегания появления процесса искрения в процессе работы вентилятора, в конструкции устройства применяются латунные вставки. Это, несомненно, является важным  показателем при условии применения вентилятора в среде с наличием газов взрывоопасного характера.

Станина удерживает на себе корпус вентилятора, а также выполняет присоединение и удержание электродвигателя посредством использования клиноременной передачи. Конструкция станины выполнена с применением сварочного метода. В основании также имеются специальные отверстия, которые позволяют выполнить монтаж вентилятора на его рабочую поверхность, с применением виброизоляторов. В комплекте с вентилятором предоставляется 7 виброизоляторов типа ДО45. Их применение, согласно требованиям к эксплуатации вентилятора, является обязательным, поскольку именно таким образом будет увеличена степень безопасности применения вентилятора в среде перемещения агрессивных и взрывоопасных веществ.

Рабочая смесь подается к вентилятору при помощи входного патрубка. В патрубке устанавливается коллектор. Коллектор можно перемещать по его оси, тем самым регулируя ширину перекрытия воздуховода, и меняя количество подачи газообразного вещества к рабочему колесу. Коллектор имеет форму, подобную конусу.

От коллектора смесь передается к рабочему колесу, которое вращается с применением сил центробежного характера. Конструкция колеса включает в себя передний и задний диски, соединенные ступицей. Захват воздуха и его дальнейшее перемещение в корпус под давлением обеспечивается при помощи 12 лопаток, которые размещены на колесе радиально. Лопатки отогнуты назад, что позволяет эффективно захватить перемещаемую массу, и под прямым углом в радиальном направлении вывести ее в корпус - улитку.

Из корпуса в системный канал рабочая смесь перемещается через выхлопное отверстие.
