Регулятор скорости CXG-24AV

Регулятор скорости CXG-24AV

Общие сведения

Регулятор CXE/AV (Digital regulator) – это универсальное цифровое устройство.  Регулятор CXE/AV является электронным регулятором скорости и может использоваться в качестве внешнего устройства управления. Регулировка устройств (блоков питания, преобразователей частоты, EC-двигателей и т.д.) производиться с помощью электрического сигнала на выходе регулятора (выходной сигнал значением 0-10 В „A1“ (Analog OUT 1).

Компания ООО "УкрЭнерго-Альянс" предоставляет возможность купить регуляторы скорости шведской компании Systemair по доступной цене. Для уточнения цен (прайс-лист) на изделие, его технические характеристики, порядок монтажа и использования совместно с вентиляторами марки Systemair уточняйте у наших менеджеров.

Технические характеристики

• Входное сопротивление для сигнала датчика скорости вращения - для 0-10В входа: R> 100 кОм;
• Питание для датчиков - +24 В ± 20%, максимальный ток - I_max 120 мА;
• (Для версии 24В постоянного тока это напрямую зависит от напряжения питания);
• Максимально допустимый ток - 10 A;
• Максимально допустимая температура окружающей среды - 55°C;
• Максимально допустимая температура окружающей среды - от 0°C (если напряжение питания не отключается при - 25°C);
• Допустимая относительная влажность - 85% без конденсации;
• Излучение помех - согласно EN 61000-6-3;
• Помехоустойчивость  - согласно EN 61000-6-2.

Параметры:

*плюс потребление тока подключенных датчиков (при 24 В постоянного тока).

Описание

Регулятор CXE/AV является универсальным цифровым регулятором, предназначенным для использования в помещениях, системах охлаждения и кондиционирования воздуха.
Для управления электронными регуляторами скорости вентиляторов используется  управляемый сигнал на выходе регулятора значением 0-10 В "A1" (Analog OUT 1).
Выход 0-10 В "A1" предназначен для регулирования скорости вентиляторов с помощью тиристорного регулятора скорости PKDT (5Z 5A speed control). Такой тип регуляторов, как PKDT, используется для управления трехфазных электродвигателей.
Регулятор оборудован ЖК-дисплеем для отображения значений давления, температуры и т.п.
Для питания различного рода датчиков используется выход +24В.
Тип CXE/AV (степень защиты корпуса IP54) предназначен для монтажа на стену (материал корпуса – поликарбонат).
Тип CXE/AVE (степень защиты корпуса IP54) предназначен в первую очередь для панельного монтажа.
Регулятор предусматривает возможность программирования функций.
Датчики, подключаемые к цифровому регулятору CXE/AV – DSG (давления), TFR, TFK(температуры).

Рабочие характеристики

Размеры

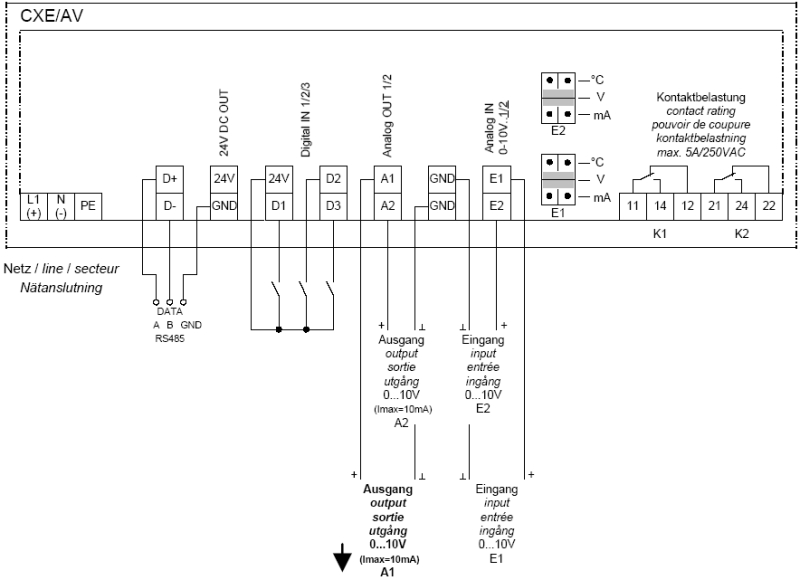

Схема подключения
