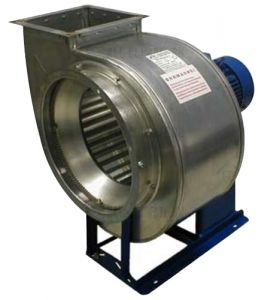

Центробежный вентилятор ВЦ 4-70-4 (4,0/3000) ВЗ взрывозащищенного исполнения – общие характеристики

Применение данной модели вентилятора актуально для систем, которые работают с газообразными веществами агрессивного характера, а также газообразными примесями, склонными к опасности взрыва.

Согласно  ПУЭ («Правил устройств электроустановок»), использование данного вентилятора регламентировано для систем, в которых выполняется перемещение газообразных смесей взрывоопасного характера, относящихся к категориям 1 и 2 в группах Т1, Т2, Т3.  При этом, данные примеси и вещества не должны оказывать коррозионного или другого подобного влияния на материал конструкции вентилятора, а также снижать барьер стойкости его конструкции к данным воздействиям.

Конструктивное исполнение и эксплуатация вентилятора выполняется в соответствии с ТУ У 29.2-00909779-001-2002.

В основе вентилятора применяется рабочее колесо, которое вращается под действием сил центробежного характера. Исполнение вентилятора может быть право- и левосторонним (в соответствии с направлением движения рабочего колеса).

Зачастую вентилятор ВЦ 4-70-4 (4,0/3000) ВЗ применяется в таких системах и установках:

• Холодильные;
• Кондиционирующие;
• Вентиляционные
• Производственные;
• Санитарно-производственные
• Технологические.

Исходя из представленных основных требований, для конструирования вентилятора применяются такие материалы:

• Нержавеющая сталь;
• Алюминиевые сплавы;
• Латунь (в качестве материала для конструирования вспомогательных вставок).

Данные материалы являются взрывозащищенными, а также не способствуют появлению искрения в процессе работы вентилятора, что также особо важно для применения данных устройств с агрессивными веществами с взрывоопасными характеристиками.

Дополнительно комплектация вентилятора выполняется двигателем 4ВР100S2 с защитой от взрыва (мощностью 4,0 кВт и с частотой оборотов вала 3000 об/мин). Согласно первому типу исполнения вентилятора, подсоединение двигателя к конструкции вентилятора выполняется с использованием вала двигателя.

Условия применения вентилятора ВЦ 4-70-4 (4,0/3000) ВЗ

Согласно установленным (описанным выше) требованиям, применение вентилятора возможно в условиях климата категории У3 (умеренный).

При этом, стоит выделить основные параметры эксплуатации:

• Температура воздуха в рабочем помещении в диапазоне -40…+40 °С;
• Максимальный показатель температуры газо-воздушной или газовой смеси в системе 80 °С;
• Максимально допустимое массовое количество пыли и волокон в смеси 100 мг/м³.

Исключение в применении вентилятора ВЦ 4-70-4 (4,0/3000) ВЗ:

• В системах и установках, в которых выполняется нагрев перемещаемых примесей до температуры, превышающей температуру их самовоспламенения;
• В системах и установках, которые обеспечивают воздействие излишнего давления на перемещаемое агрессивное или взрывоопасное вещество;
• В случае наличия в составе примесей, которые способны к самовзрыву;
• При наличии веществ и примесей с добавочным кислородом;
• В случае наличия в перемещаемой смеси взрывоопасных частиц пылевой структуры.

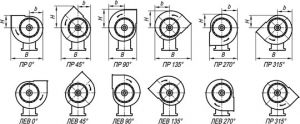

Схема установки корпуса вентилятора ВЦ 4-70-4 (4,0/3000) ВЗ

Указан вид со стороны всасывания смеси.

ПР – вентилятор с колесом правого вращения;

ЛЕВ – вентилятор с колесом левого вращения.

Особенности конструкции и работы вентилятора ВЦ 4-70-4 (4,0/3000) ВЗ

Вентилятор конструктивно состоит из таких основных частей, как корпус, станина, коллектор, рабочее колесо, электродвигатель.

Основные элементы конструкции вентилятора выполняются из таких взрывозащищенных материалов как сплавы алюминия и нержавеющая сталь.

Важным моментом в конструкции вентилятора является предупреждение появления искрения, которое является недопустимым для работы с взрывоопасными веществами. Потому в конструкции предусмотрено применение вставок из латуни, которая не является искрящимся материалом.

Корпус имеет форму спирали, или улитки, и вмещает в себе основной элемент – рабочее колесо. Колесо состоит из двух дисков, для соединения которых применяется ступица. По его краю радиально расположены 12 лопаток, отогнутых назад, для эффективного захвата воздуха и дальнейшего его перемещения в корпус под давлением. Вращение колеса возможно в правостороннем и левостороннем направлении.

К рабочему колесу подача смеси выполняется из входного патрубка, который прикреплен к вентилятору, с использованием коллектора. Коллектор имеет форму конуса. Он также может перемещаться во входном патрубке, этим самым меняя ширину пропускания смеси (точнее, величину перекрытия), благодаря чему можно отрегулировать ее количество, подаваемое на перемещение рабочим колесом.

От лопаток рабочего колеса воздух, благодаря создаваемому давлению, перемещается по улитке, и оттуда выводится в каналы системы через выхлопную часть.

Станина является частью вентилятора, которая удерживает корпус и электродвигатель, а также обеспечивает прочность установки вентилятора на рабочей поверхности. Двигатель крепится при помощи вала. К тому же, в комплекте вентилятора предоставляются виброизоляторы ДО38 в количестве 4 штук. Монтаж вентилятора выполняется с применением специальных отверстий в основании станины, которые обеспечивают эффективное крепление, как на виброизоляторах, так и без них.
