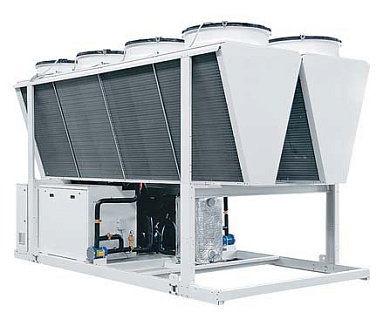

Чиллер с воздушным охлаждением конденсатора Systemair AQWL BLN 1806

Общие сведения, чиллер Systemair AQWL BLN 1806: Чиллер AQWL 1404-2406 – это система, которая состоит с устройства предназначенного для охлаждения воды и франкойлов, которые подключаются к системе трубопровода и производят раздачу холодного воздуха.

  • четыре варианта исполнения: STD (стандартное), HT (высокотемпературное), HPF (с высоконапорными вентиляторами), HSE (исполнение сезонной высокоэффективности).
  • два холодильных контура;
  • три исполнения по уровню шума: базовый (BLN), с низким уровнем шума (LN), с очень низким уровнем шума (ELN);
  • номинальная производительность холода от 380 до 634 кВт;
  • спиральный компрессор;
  • встроенный гидромодуль с частичной и полной рекуперацией;
  • микропроцессорная система управления с рекуперацией тепла;

Конструкция, чиллер Systemair AQWL BLN 1806: В конструкцию чиллера AQWL 1404-2406 с воздушным охлаждением конденсатора входят хладагент типа R410А, четыре спиральных компрессора для моделей AQWL 1404, 1604 и шесть для остальных моделей, пластинчатый испаритель, который подсоединяется с помощью наружной газовой резьбы, четыре конденсатора и  восемь вентиляторов для AQWL 1404, 1604, десять – для остальных моделей. Габариты чиллера AQWL 1404, 1604 - 4000x2200x2550 мм, AQWL 1806 -  5000х 2200х2550, AQWL 2106,2406 – 6000х2200х2550.

Технические характеристики, чиллер Systemair AQWL BLN 1806

Технические характеристики AQWL STD/HSE/HPF 1404-2406 BLN

МОДЕЛИ AQWL STD/HSE/HPF BLN

1806

Холодопроизводительность (1)

кВт

496,0

Потребляемая мощность (2)

кВт

153,0

Энергетическая эффективность (2)

3,2

Полная энергетическая эффективность



2,90

Сезонная энергетическая эффективность

4,07

Полная энергетическая эффективность*



2,93

Сезонная энергетическая эффективность*

4,22

Количество холодильных контуров



2

Ступени регулирования производительности

%

17-33-50­

67-83-100

Хладагент

Тип

R410a

Заправка

кг

52+52

Копрессоры

Количество



6

Тип

Спиральный

Испаритель

Количество

1

Тип





Объем воды

л

38

Тип подсоединения



Наружная газовая резьба

Диаметр патрубков входа/выхода

дюйм

3"

Конденсаторы

Количество

4

Площадь фронтального сечения

м2

5,6

Вентиляторы

Количество



10

Номинальная скорость вращения

об/мин

190000

Суммарный расход воздуха

м3

880

Суммарная потребляемая мощность

кВт

18,0

Суммарная потребляемая мощность*

кВт

16,2

Внешнее статическое давление

Па

0 или 120**

Масса

Транспортировочная

кг

3559

Эксплуатационная

кг

3599

Акустические характеристики

Уровень звуковой мощности (3)

дБ (А)

98

Уровень звукового давления на расстоянии 10 м (4)

дБ (А)

66

Габариты

Длина

мм

5000

Ширина

мм

2200

Высота

мм

2550

 (1) Данные приведены при температуре воды 7/12°С и температуре окружающей среды +35°С

(2) Мощность указана только для компрессоров

(3) Акустические характеристики приведены при полной нагрузке. Значения уровней звуковой мощности в соотвествии со стандартами ISO 3744 и EUROVENT 8/1

(4) Значение уровней звукового давления в соответсвии со стандартом ISO 3744

* Для исполнения с высокой сезонной эффективность (HSE) с инвертерными вентиляторами

** Для исполнения с высоконапорными вентиляторами (HPF)



Эксплуатационные характеристики Чиллеров  AQWL 1404-2406:

Модель

AQWL 1404

AQWL 1604

AQWL 1806

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Чиллер

Температура жидкости на выходе

Температура воды

°С

от +6 до +15

Температура раствора

°С

от -8 до +15

Перепад температур

К

от 3 до 8

Расход жидкости

л/ч

40850

108933

45462

121231

53320

142187

Падение давления по воде

кПа

19,7

140

19,7

139,8

21,5

152,8

Максимальное рабочее давление

бар

10

Окружающая среда

Температура воздуха на входе

BLN

°С

от +5 до +44

от 0до +44

от 0до +44

LN/ELN

°С

от +5 до +42

от 0 до +42

от 0 до +42

HT

°С

от -18 до +40

от -18 до +40

от -18 до +40

Нагрев

°С

от -18 до +45

от -18 до +45

от -18 до +45

Внешнее статическое давление

Стандартные вентиляторы

Па

0

Специальные инверторные вентиляторы, SIF

Па

?120

Рекомендуемый минимальный объем жидкости в системе

л

1200

1300

1500

Минимальная ступень производительности

%

21

25

17



Модель

AQWL 2106

AQWL 2406

Мин.

Макс.

Мин.

Макс.

Чиллер

Температура жидкости на выходе

Температура воды

°С

от +6 до +15

Температура раствора

°С

от -8 до +15

Перепад температур

К

от 3 до 8

Расход жидкости

л/ч

60415

161107

68198

181861

Падение давления по воде

кПа

27,6

196,2

29,9

212,3

Максимальное рабочее давление

бар

10

Окружающая среда

Температура воздуха на входе

BLN

°С

от 0до +44

от 0до +44

LN/ELN

°С

от 0 до +42

от 0 до +42

HT

°С

от -18 до +40

от -18 до +40

Нагрев

°С

от -18 до +45

от -18 до +45

Внешнее статическое давление

Стандартные вентиляторы

Па

0

Специальные инверторные вентиляторы, SIF

Па

?120

Рекомендуемый минимальный объем жидкости в системе

л

1700

2000

Минимальная ступень производительности

%

15

17
