BCSA 0493 0498

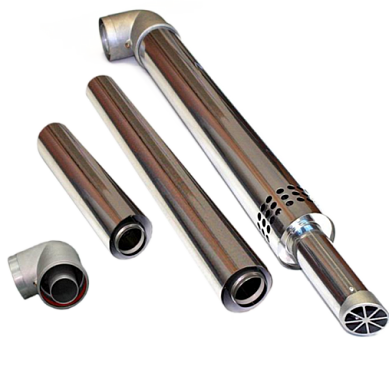

Данная система дымоудаления подходит к котлам  NAVIEN Ace TURBO Coaxial. Она предназначается для отведения дыма и продуктов сгорания из камеры котла.

Система дымоудаления монтируется за котлом, поэтому практически никак не видна в помещении, что является большим преимуществом для людей, ценящих дизайн комнаты.

Система дымоудаления является жизненно важной и обязательной, поскольку при плохом отведении газов в помещение может попасть смертельно опасный угарный газ.

Поэтому, доверить монтаж котла и системы дымоудаления лучше всего профессионалам.

При монтаже системы важно помнить основные правила:

1. Максимальная суммарная длина труб раздельной системы дымоудаления не должна превышать 12м. Если необходимо удлинить систему, то это делается с помощью прямых труб или колен 90°. Когда будет устанавливаться каждое дополнительное колено 90°, то максимально допустимая длина труб системы дымоудаления станет короче на 1,5 м, но при этом, первое колено в расчёт не берётся.

2. Последний горизонтальный участок трубы должен иметь уклон в сторону отвода дымовых газов 3 - 5°. Это делается для того, чтобы предотвратить попадание мусора, осадков,  конденсата и дождевой воды в камеру сгорания котла через систему дымоудаления.

3. Конечный участок дымоотводящей трубы расположенный на улице, должен выступать от стены на расстояние не менее 200 мм. Конечный участок воздухозаборной трубы расположенный на улице, должен выступать от стены на расстояние не менее 50 мм.

4. Расстояние конечного участка дымоотводящей трубы должно составлять не менее 600 мм от окон, дверей и вентиляционных отверстий.

5. Когда конечный участок системы выводится через стену помещения наружу, следует учитывать правила по соблюдению минимально допустимого расстояния “Hmin” от дымоотводящей трубы до потолка внутри помещения. Если потолок помещения сделан из негорючих материалов, Hmin = 50мм..Если потолок помещения выполнен из горючих материалов и облицован негорючими материалами, Hmin = 100мм. Облицовка потолка негорючими материалами должна выступать за габариты трубы не менее, чем на 150мм.Если потолок помещения выполнен из горючих материалов и не облицован негорючими материалами, Hmin = 150мм.

6. Вы можете расположить наружный участок системы дымоудаления под выступающими консольными элементами зданий (балконами, карнизами и т.п.). Однако, отверстия дымоудаления и воздухозабора должны находится вне зоны, ограниченной дугой с радиусом “R”, равным длине выступающего консольного элемента здания.

7. Когда трубы системы дымоудаления проходят через стену, то их поверхность обязательно надо изолировать, чтобы не было контакта со стеной. Изоляция делается из несгораемого теплоизолирующего материала, и ею необходимо заполнить всё пространство зазора между стеной и поверхностью труб системы дымоудаления.

8. Необходимо герметизировать места соединений воздухозаборной и дымоотводящей трубы с котлом. Если соединения не будут достаточно герметичными, то может произойти утечка угарного газа, который вызывает тяжёлое отравление и даже смерть.

9. В зависимости от места монтажа системы дымоудаления, направление труб можно изменять.. Труба отвода дымовых газов всегда присоединяется к центральному патрубку, а труба для забора воздуха присоединяется к правому или левому патрубку, в зависимости от удобства монтажа. Если остаются незадействованные воздухозаборные отверстия, их необходимо закрыть специальной заглушкой.

10. Зимой в сильные морозы часто бывают ситуации, что на кончиках системы образуется лед. Его необходимо обязательно убирать, поскольку лед может нарушить работу системы и вызвать сбои в работе котла. Если же на трубе образуются сосульки, то они и вовсе могут привести к несчастному случаю.

Последовательность монтажа:

1. Дымоотводящий проходной адаптер необходимо присоеденить к дымоотводящему патрубку котла. Затем туда необходимо вложить уплотнительную прокладку и с помощью винтов его хорошо закрепить.

2. Воздухозаборный патрубок следует установить и закрепить с помощью винтов, так же предварительно вложив уплотнительную прокладку.

3. Дымоотводящие и воздухозаборные участки системы складываются из дополнительных удлинитилей и колен.

Обратите внимание, что колена и удлинители труб не входят в комплект поставки. Их необходимо приобрести дополнительно. Количество колен и общая длина удлинителей труб определяется для каждой системы дымоудаления индивидуально.

Комплект поставки

1. Адаптер проходной дымоотводящий Ø 75/80/140 мм - 1 шт.

2. Патрубок воздухозаборный Ø 75/80/105 мм - 1 шт.

3. Прокладка уплотнительная Ø 110/140 мм - 1 шт.

4. Прокладка уплотнительная Ø 80/105 мм - 1 шт.

5. Винт Ø4х8 - 7 шт.
