BPS 20-12-180

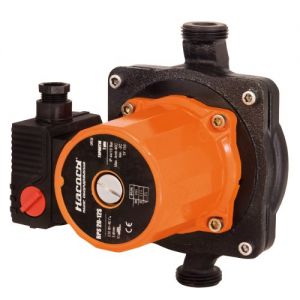

Общее описание и направления применения циркуляционных насосов серии BPS 20-12S

Применение насосов серии BPS 20-12S наиболее широко распространено в таких системах бытового назначения:

• Отопительные системы закрытого и открытого типа;
• Системы кондиционирования со слабым или со стабильным изменением расхода рабочей жидкости;
• Контуры тепловых насосов;
• Контуры отопительных систем с применением энергетических (солнечных) установок.

Насосы предоставляют напор до 12 метров, при подаваемом объеме жидкости 0,58 л/с.

Частота оборотов вала ротора при этом составляет 2850 оборотов в минуту.

Предусмотрена возможность изменения мощности работы, которая осуществляется с применением механического переключателя. Это позволяет регулировать скорость и объем подачи жидкости в контур. Доступны три ступени установки мощности:

• 165 кВт;
• 115 кВт;
• 75 кВт.

Удобство монтажа насоса обеспечивается наличием специальных креплений (а точнее – монтажных гаек), при помощи которых устройство закрепляется на трубопроводе системы.

Питание производится от электросети (необходимые параметры напряжения и частоты тока – 220 В и 50 Гц).

При всех возможностях настройки, максимальная эффективность перекачивания жидкости достигается при работе насоса с предоставлением напора  2,2 м, 4 м, и 6,5 м. Границы его нормальных рабочих параметров находятся в зоне работы с предоставляемым напором 2,7-11 м.

Насосы  серии BPS 20-12S рассчитаны на продолжительное время работы.

Общие характеристики конструкции насосов BPS 20-12S

Насосы изготавливаются из прочных и качественных материалов, с предварительным их тестированием.

Для корпуса применяется чугун. Конструкция его выполняется в виде единого блока. Таким образом формируется цельная надежная камера, в которой расположены главные рабочие элементы.

Насосы данной серии размещаются на трубопроводе в горизонтальном направлении.

Ротор насоса изготавливается из стойкого к высоким температурам полимера. Для перекачивания рабочего вещества в его конструкции установлено центробежное колесо закрытого типа. Для монтажа ротора устанавливается металлокерамический вал, который крепится на радиальных подшипниках (которые также изготовлены из металлокерамики).

Для защиты ротора предусмотрено наличие нержавеющей гильзы.

Охлаждение элементов происходит благодаря тому, что вода (или другое вещество), которое перемещается по контуру, соприкасается с ротором, и таким образом выполняет отведение лишних тепловых масс от него (потому насосы BPS 20-12S относятся к насосам с «мокрым» ротором).

Также внутренние поверхности насоса орошаются той же рабочей жидкостью (что обеспечивается благодаря наличию отражателя). Отражатель выполнен из нержавеющей стали марки AISI 304.

Конструктивные элементы насосов BPS 20-12S

1 - корпус насосной камеры; 2 - колесо рабочее; 3 – отражатель; 4 - кольцо уплотнительное; 5 - подшипник радиальный керамический; 6 - ротор; 7 - гильза ротора защитная; 8 - подшипник радиальный керамический; 9 - кольцо уплотнительное; 10 - конденсатор; 11 - статор; 12 - винт; 13 - крышка коробки выводов; 14 прокладка уплотнительная; 15 - винт; 16 - панель выводов; 17 - коробка выводов; 18 - прокладка уплотнительная; 19 - ввод кабеля; 20 - корпус двигателя; 21 - накладка информационная; 22 - кольцо уплотнительное; 23 - пробка резьбовая; 24 - винт.

Особенности комплектующего двигателя

Функционирование и запуск насоса обеспечивает асинхронный двигатель с двумя полюсами. В конструкции его используется ротор короткозамкнутого типа.

Конструкция его оснащена алюминиевым корпусом.

Двигатель можно настроить на работу определенной степени мощности (из трех предоставляемых), при помощи переключателя.

Стоит также отметить соответствие должному уровню и правилам безопасности выполнения и эксплуатации двигателя:

• Соответствует классу защиты IP 44;
• Изоляция имеет класс термостойкости H;
• Двигатель имеет однофазное выполнение, с применением конденсатора в коробке выводов;
• Требования к установке обоснованы Приложением А стандарта ДСТУ 6134 (ISO 9906);
• Безопасность использования подтверждается соответствием требованиям стандартов ДСТУ IEC 60335-2-51-2007, ДСТУ ГОСТ 6134-2009 и ДСТУ 3135.0-95.

Требования к жидкости, циркулирующей в контуре

Жидкость, которая будет взаимодействовать с насосом и перекачиваться с его помощью, должна по максимуму соответствовать поставленным требованиям, чтобы работа насоса выполнялась эффективно и бесперебойно.

А именно, она обязательно должна быть чистой – исключается наличие смачиваемой грязи, волокнистых или твердых частиц.

Также есть и основное ограничение касательно химических свойств жидкости – применение насоса в контуре циркуляции агрессивного вещества не допускается. При этом, показатель жесткости не должен превышать 700 мкг-экв/кг.

Что касается наличия примесей и соединений других элементов – тут также существуют определенные границы:

• Элементы железа - максимум 500 мкг/кг;
• Кислород - максимум 50 мкг/кг;
• Нефтепродукты - максимум 1 мг/кг;
• Гликоль – до 50%.

Допустимый уровень рН должен находиться в пределах 7,0-9,5.

Минимальная температура циркулирующей жидкости не должна быть ниже -10°С, а максимальная – выше 110°С.

Рабочее давление не должно выходить за пределы 1 МПа (10 бар).

Также, следует учитывать уровень напора жидкости в точке ее всасывания. Минимум его должен составлять 1,5 м водяного столба (при температуре перекачиваемого вещества 90°С). Это, в свою очередь, исключит появление кавитационного шума.

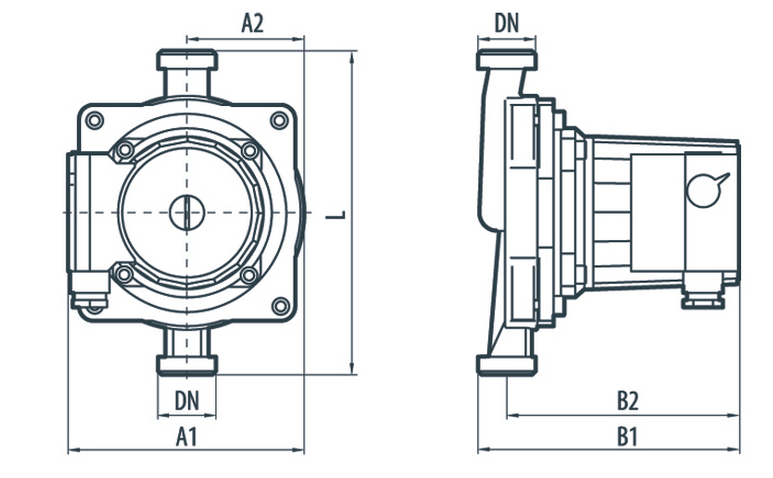

Габаритные размеры насосов серии BPS 20-12S

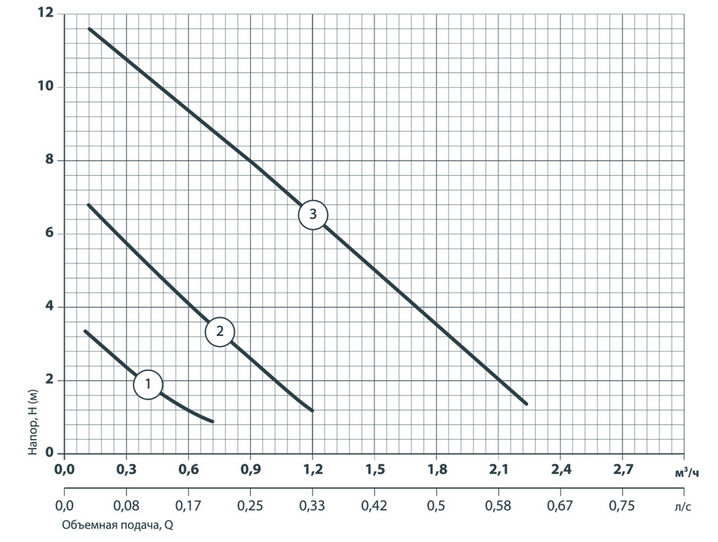

Зависимость напора от рабочей скорости и объемной подачи жидкости

При разных параметрах работы, насос предоставляет тот или иной показатель напора. Для тех случаев, когда необходимо рассчитать объем и скорость подачи вещества, чтобы получить необходимый напор, можно воспользоваться приведенным ниже графиком.

Параметры зависимости, представленные на графике, указаны с использованием жидкости низкой плотности (1,0 кг/дм³), низкого показателя вязкости (1 мм²/с), без наличия в составе газов, а также с температурой +20°С, при высоте всасывания 0 м.
