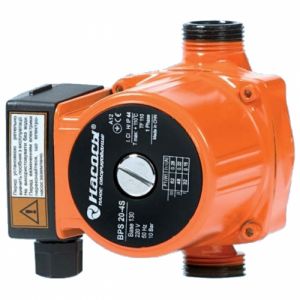

BPS 20-4S-130

Общие характеристики и применение циркуляционных насосов серии BPS 20-4S

Насосы серии BPS 20-4S  - оборудование, которое способствует эффективной циркуляции рабочей жидкости в контурах тепловых и отопительных установок.

Предназначены для продолжительной работы.

Это насосы с так называемым «мокрым» ротором, поскольку ротор в их конструкции находится в среде передвижения транспортируемого рабочего вещества.

Область применения данного оборудования достаточно широка. В большинстве случаев, насосы серии BPS 20-4S применяются в контурах таких систем и агрегатов:

• Системы отопления однотрубного и двухтрубного исполнения (закрытые и открытые);
• Системы отопления с применением энергии Солнца;
• Тепловые насосы;
• Системы кондиционирования, использующие в работе абсолютно не меняющийся (или в слабой мере изменяющийся) расход рабочей жидкости.

Циркуляционные насосы BPS 20-4S обеспечивают работу с предоставлением следующих технических показателей:

• Уровень обеспечивающего напора – до 4,9 м;
• Максимальный показатель объема подачи жидкости – до 2,5 м³/ч (0,69 л/с).

Основные рабочие параметры насосов BPS 20-4S:

• Перекачивание жидкости возможно с применением трех рабочих скоростей;
• Максимальный показатель частоты вращения ротора – 2850 об/мин;
• Рабочий показатель напряжения – 220 В;
• Рабочий показатель частоты тока – 50 Гц;
• Показатель максимального давления в работе  – 1 МПа (10 бар);
• Максимальный показатель температуры окружающего пространства – +40°С;
• Минимальный показатель давления на всасывании – 1,5 м водяного столба при показателе температуры +90°С (с целью избежания кавитационного шума).

Максимальный показатель КПД насосов достигается при напоре:

• 3,4 м;
• 3,3 м;
• 2 м.

Рабочий уровень напора охватывает границы:

• 0,9 м;
• 1,3 м;
• 2,3 м;
• 2,6 м;
• 2,9 м;
• 4 м;
• 4,4 м.

Конструкция и особенности работы циркуляционных насосов серии BPS 20-4S

Насосы серии BPS 20-4S  имеют моноблочную конструкцию. Устройство размещается в пространстве в горизонтальном положении.

Корпус насоса изготавливается из высококачественного чугуна.

Ротор имеет в составе одно рабочее колесо закрытого типа, работающее с применением центробежных сил. Для изготовления рабочего колеса применяется термостойкий полимер.

Гильза ротора выполняется из нержавеющей стали высокой прочности (марки AISI 304), благодаря чему обеспечивает надежную его защиту.

Ведущий вал и подшипники центробежной передачи выполнен из металлокерамики.

Отражатель, который обеспечивает создание эффекта «водяной пыли» в корпусе насоса, изготавливается из нержавеющей стали AISI304.

Дополнительно в комплекте с насосом предоставляются такие элементы:

• Соединительные гайки, при помощи которых выполняется монтаж устройства на трубопроводе;
• Кабель питания.

В комплектации насоса используется асинхронный электродвигатель с короткозамкнутым ротором. Корпус двигателя изготавливается из алюминия и имеет закрытую конструкцию.

Охлаждение двигателя насоса обеспечивается благодаря циркуляции перекачиваемой жидкости – она «отбирает» излишки тепла от ротора, таким образом, защищая его от перегрева.

Мощность работы насоса регулируется при помощи установленного трехходового переключателя – благодаря этому циркуляция жидкости в контуре, в зависимости от потребностей, может обеспечиваться на трех показателях скорости.

Безопасность применения насосов объясняется его характеристиками:

• Степень защиты IP 44;
• Класс изоляции H;
• Допуски монтажа выполняются в соответствии с Приложением А стандарта ДСТУ 6134 (ISO 9906);
• Общая безопасность применения насоса определена согласно стандартам  ДСТУ IEC 60335-2-51-2007, ДСТУ ГОСТ 6134-2009 и ДСТУ 3135.0-95.

Конструктивные элементы

1 - Корпус насосной камеры; 2 - Рабочее колесо; 3 - Отражатель; 4 - Уплотнительное кольцо; 5 - Радиальный керамический подшипник; 6 - Ротор; 7 - Радиальный керамический подшипник; 8 - Защитная гильза ротора; 9 - Винт; 10 - Крышка коробки выводов; 11 - Конденсатор; 12 - Винт; 13 - Коробка выводов; 14 - Корпус двигателя; 15 - Уплотнительное кольцо; 16 - Статор; 17 - Ввод кабеля; 18 - Информационная накладка; 19 - Скоростной переключатель; 20 - Панель выводов; 21 - Уплотнительная прокладка; 22 - Уплотнительная прокладка; 23 - Уплотнительное кольцо; 24 - Резьбовая пробка; 25 - Винт.

Габаритные размеры

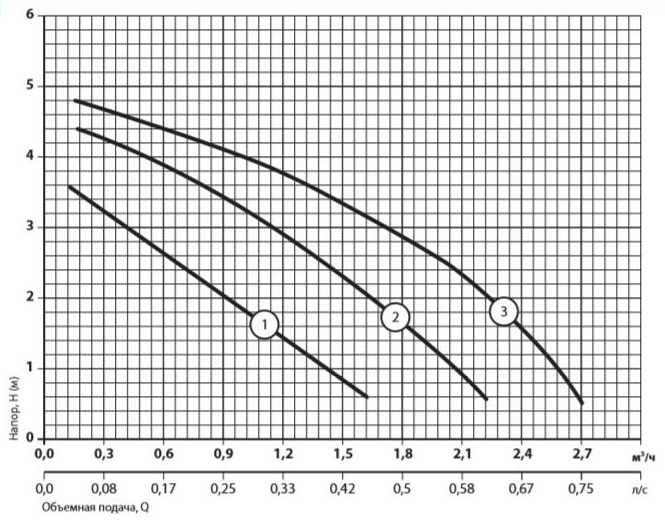

График зависимости объемной подачи рабочей жидкости, от предоставляемого насосом напора

На графике указаны параметры, которые достигаются с применением жидкости с такими характеристиками:

• Отсутствие в составе газовых веществ;
• Параметры плотности – 1,0 кг/дм³;
• Кинематический коэффициент вязкости – 1 мм²/с;
• Температура рабочей жидкости – 20°С;
• Высота всасывания – 0 м.

Основные требования к транспортируемой жидкости

• Жидкость неагрессивного характера;
• Невязкая (подобная воде по вязкости);
• Чистая;
• Отсутствие в жидкости волокон и твердых частиц;
• Максимальный показатель жесткости – 10 мкг-экв/дм;³
• Максимальная массовая часть соединений железа – 100 мкг/дм³;
• Максимальное количество медных соединений – 10 мкг/дм³;
• Максимальное количество кислородных масс – 20 мкг/дм;³
• Максимальное количество нефтепродуктов – 0,5 мг/дм^3;
• Уровень рН – 8,5-9,5;
• Максимальное количество гликоля – 50%;
• Максимальное и минимальное  значения температуры циркулирующей жидкости – от  -10°С до +110°С.
