BPS 32-8S-180

Применение и общие характеристики циркуляционных насосов серии BPS 32-8S

Насосное оборудование серии BPS 32-8S  применяется в отопительных и кондиционирующих системах, а также в системах обогрева с применением установок, работающих от солнечных лучей. При этом, возможно их применение как в одно- так и в двухконтурных системах отопления, закрытого и открытого типа, а что касается систем кондиционирования – допускается применение данных насосов в случае стабильного или слабо изменяющегося расхода жидкости.

Циркуляционные насосы BPS 32-8S   применяются также совместно с тепловым насосным оборудованием.

Отличительными особенностями оборудования данной серии являются такие качества:

• Простота применения;
• Легкость монтажа;
• Надежность;
• Достаточно высокая эффективность;
• Высокий показатель производительности.

Технические особенности  и требования к использованию насосов BPS 32-8S

• Максимальное рабочее давление – 1 МПа (10 бар);
• Допуск максимальной температуры окружающей среды +40°С;
• Минимальный необходимый для нормальной работы показатель давления на всасывании, при температуре до +90°С, (для исключения появления кавитационного шума) – 1,5 м водного столба;
• Максимальная частота оборотов вала ротора – 2850 об/мин;
• Напряжение питания двигателя 220 В;
• Частота тока питания - 50 Гц;
• Максимальный предоставляемый напор рабочей жидкости в контуре –  8,6 м;
• Нормальная работа насоса возможна при предоставлении напора от 1,9 до 6,7 м;
• Максимальный показатель КПД достигается при предоставлении напора 1,6-5,5 м.

Характеристики конструкции и комплектации наосов серии BPS 32-8S

Конструктивно насосы данной серии выполняются в моноблочном варианте, из качественных и высокопрочных материалов.

Элементы соответствуют необходимым требованиям безопасности, а применяемые материалы проходят специальные испытания и тестирования, по которым происходит их тщательный отбор. Это обеспечивает надежность конструкции насоса, а также ее прочность и безопасное применение.

Для выполнения корпуса насоса применяется высокопрочный чугун. Благодаря нему устройство обретает стойкость к ударам и внешним воздействиям. Корпус имеет горизонтальное размещение в пространстве.

Ротор насоса изготовлен из термостойкого полимера, и размещается на валу из металлокерамики. Дополнительно используются металлокерамические радиальные подшипники. Данные материалы позволяют успешно применять насос для обеспечения перемещения рабочей жидкости в контуре, даже при достаточно высоких температурах.

Система охлаждения ротора организована с применением той самой жидкости, которая циркулирует в контуре. Жидкость при этом проходит непосредственно через пространство ротора, соприкасаясь с его поверхностью, а потому насосы серии BPS 32-8S  названы насосами с «мокрым» ротором.

Дополнительно, во внутреннем пространстве корпуса выполняется орошение – это обеспечивается с применением отражателя.

Для изготовления гильзы ротора применяется нержавеющая сталь марки AISI304.

На лицевой стороне корпуса также предусмотрена установка трехпозиционного клапана, благодаря которому пользователь может регулировать уровень циркуляции жидкости по трем скоростям.

В комплектацию насоса включен электродвигатель асинхронного типа, который включается в электросеть предоставленным кабелем.

Дополнительно в комплект включено предоставление гаек, при помощи которых выполняется установка и закрепление насоса на трубопроводе контура системы.

Конструктивные элементы

1 - Корпус насосной камеры; 2 - Рабочее колесо; 3 - Отражатель; 4 - Уплотнительное кольцо; 5 - Радиальный керамический подшипник; 6-      Ротор; 7-      Радиальный керамический подшипник; 8 - Защитная гильза ротора; 9 - Винт; 10 - Крышка коробки выводов; 11 - Конденсатор; 12-  Винт; 13 - Коробка выводов; 14-  Корпус двигателя; 15 - Уплотнительное кольцо; 16 - Статор; 17 - Ввод кабеля; 18 - Информационная накладка; 19 - Переключатель скорости; 20 - Панель выводов; 21 - Уплотнительная прокладка; 22 -  Уплотнительная прокладка; 23 - Уплотнительное кольцо; 24 - Резьбовая пробка; 25 - Винт.

Требования к характеристикам и свойствам циркулирующего вещества

• Отсутствие агрессивных характеристик и свойств;
• Вязкость, подобная вязкости воды;
• Отсутствие волокон, грязевых и твердых микрочастиц;
• Максимальный уровень жесткости – 10 мкг-экв/дм³;
• Максимальное наличие элементов железа – 100 мкг/дм;³
• Максимальное количество частиц меди – 10 мкг/дм³;
• Максимальная объемная часть кислорода – 20 мкг/дм³;
• Максимальное объемная часть нефтепродуктов – 0,5 мг/дм;³
• Допустимый показатель рН – 8,5-9,5;
• Максимальная составная часть гликоля – 50%;
• Минимум и максимум среди параметров температур перекачиваемой жидкости – от  -10°С до +110°С.

Параметры безопасности и соответствие стандартам

• Класс электрозащиты IP 44;
• Класс изоляции H;
• Установка  конденсатора в коробке выводов;
• Выполнение монтажа устройства согласно требованиям Приложения А стандарта ДСТУ 6134 (ISO 9906);
• Безопасность, согласно стандартам ДСТУ IEC 60335-2-51-2007, ДСТУ ГОСТ 6134-2009 и ДСТУ 3135.0-95.

Габаритные размеры насосов серии BPS 32-8S

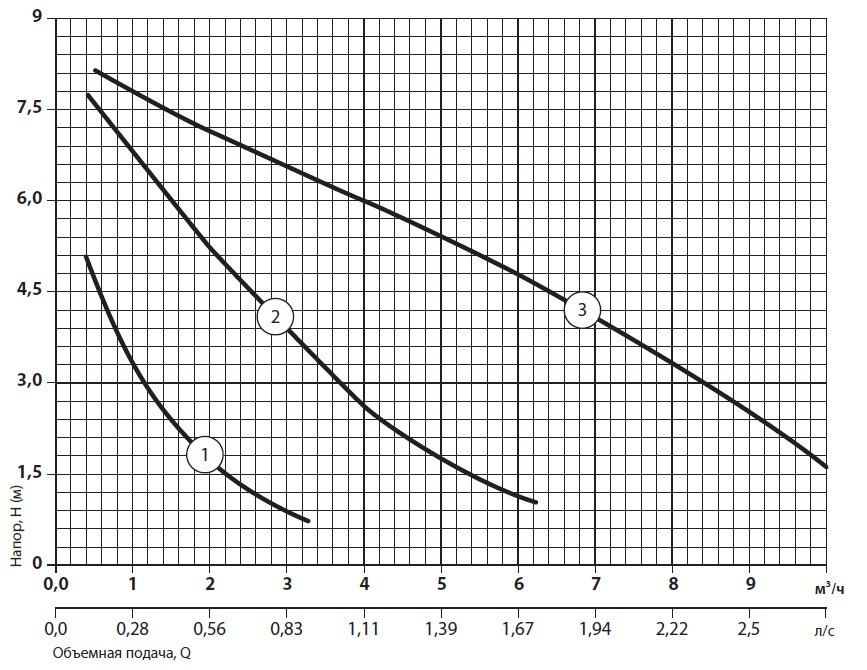

График зависимости объема подачи рабочей жидкости, от предоставляемого насосом напора

График позволяет определить параметры напора и объема циркулирующего вещества, при таких условиях и характеристиках:

• Отсутствие примесей газов в жидкости;
• Плотность – 1,0 кг/дм³;
• Коэффициент кинематической вязкости – 1 мм²/с;
• Температура перекачиваемой жидкости +20°С;
• Высота всасывания – 0 м.
