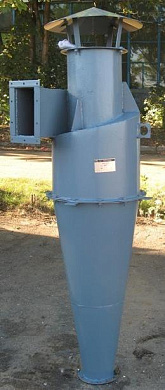

Циклон Ц-1600 - пылеуловитель циклонного типа, эффективно работающий с большими объемами воздушных масс на производстве различных видов продукции из дерева.
ПРИМЕЧАНИЕ: цены на циклоны Ц даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).
Циклон Ц-1600 служит для пылеотделения, работает с загрязнителями древесного типа, которые устраняет из смеси воздуха и газа. Не приспособлен для работы с волокнистыми и липкими пылями. Циклон Ц-1600 состоит из таких частей: входной патрубок с тангенциальным завихрителем, коническая и цилиндрическая части корпуса, зонт и выхлопная труба с сепаратором. Последний служит для повышения качества газо- или воздухоочистки. Циклон Ц-1600 имеет отличительную особенность – устанавливается только на нагнетательной стороне промышленного вентилятора.
Массовая концентрация пыли в очищаемом газе, г/м3 – 250, для пыли, которая слипается слабо не более 1000, для пыли, которая имеет средний процент слипаемости 250. Температура очищаемого газа, °С не более 200. Давление (разрежение), кПа (кгс/м?) не более 2,5 (250). Коэффициент гидравлического сопротивления циклонов: для одиночного исполнения 210. Максимальное сопротивление в циклоне 1380 Па. Рекомендуемая скорость на входе 18 м/сек. Оптимальная скорость в циклоне 3 м/сек.
Для высококачественной и долгосрочной работы пылеуловителя важно осуществлять периодический осмотр, чтобы избежать неполадок в работе. Также важно следить за уровнем пыли: он не должен превышать уровень плоскости, находящейся на расстоянии 0,5 диаметра от крышки бункера.
Более детальную информацию о циклонах типа Ц смотрите ЗДЕСЬ!
Размеры в мм |
|||||||||||
D |
D1 |
D2 |
d |
d1 |
H |
H1 |
H2 |
L |
A |
B |
Г |
1600 |
960 |
1750 |
590 |
520 |
7335 |
3840 |
1920 |
1200 |
1740 |
800 |
400 |
Характеристики |
|
№ Циклона |
Ц-1600 |
Производительность по воздуху |
18400-23000 м3/ч |
Диаметр |
1600 мм |
Высота |
7335 мм |
Размер патрубка |
800х400 мм |
Масса |
571,5 кг |
|
|
|
|
|
