Циклон ЦН-11-315
Циклоны ЦН-11-315 – это универсальное пылеулавливающее устройство, широко использующееся в различных отраслях промышленности. Эти агрегаты применяются для очистки газов от твердых частиц какого-либо происхождения: пыль, песок, древесина, металл. Циклон ЦН-11-315 не желательно использовать для очистки газовых смесей, в которых присутствует слипающаяся пыль, паровая конденсация или жидко-капельная фаза.
Характеристики
- Производительность по воздуху: 670-960 м3/ч
- Высота: 1440 мм
- Диаметр: 315 мм
- Входной патрубок: 152x82 мм
- Масса: 37 кг
Характеристики
Производитель
Вент-Заводы
Производство
Украина
ПРИМЕЧАНИЕ: цена на циклон ЦН-11-315 с бункером приведена ниже в таблице.
Условные обозначения типоразмера одиночного и группового циклонов
- ЦН – циклон НИИОгаза;
- 11 – угол наклона входного патрубка относительно горизонтали (град.);
- П, Л – «Правое» («Левое») вращение газа; число после тире (315) – внутренний диаметр цилиндрической части циклона (мм);
- следующая цифра (1) – количество циклонов в группе;
- У – с камерой очищенного газа в виде «улитки»;
- С – с камерой очищенного воздуха в виде сборника;
- П – пирамидальная форма бункера.
Циклон ЦН-11-315 - назначение
Циклон ЦН-11-315 очищает газ, нагнетаемый вентилятором пылевым, но используются также и другие типы вентиляторов. Его главная задача - перемещение газовых масс с частицами, подлежащим фильтрации, с соблюдением показателей производительности и давления в заданных параметрах.
Циклон ЦН-11-315 осуществляет качественную очистку при правильном подборе: вентилятора (производительность, давление), воздуховода, зонта (на входе воздуха), а также общей длины системы. Соблюдение всех вышеперечисленных требований гарантирует отлаженную работу системы в течение длительного периода времени. Точно рассчитанные системы способны работать лучше и, соответственно, в разы дольше.
Циклон комплектуется изготавливаемым под заказ бункером с учетом пожеланий клиента по следующим параметрам: форма, размер, цена, интервал между очисткой (например, смена, две смены, другие варианты). Перед исполнением заказа наши специалисты обязательно уточняют все параметры.
Массовая концентрация пыли в очищаемом газе, г/м3 – 250, для слабослипающейся пыли – не более 1000, для среднеслипающейся пыли – 250. Температура очищаемого газа, °С: не более 400. Давление (разрежение), кПа (кгс/м2): не более 5 (500).
Коэффициент гидравлического сопротивления циклонов:
- для одиночного исполнения – 147;
- для группового исполнения: c «улиткой» – 175, со сборником – 182.
Оптимальная скорость в циклоне составляет 3,5 м/сек, при работе с абразивной пылью – 2,5 м/сек. Оптимальная скорость на входе в циклон составляет 22 м/сек, а при работе с абразивной пылью – 15,7 м/сек.
Циклон ЦН-11-315 - техническое обслуживание
В процессе работы циклона необходимо следить за тем, чтобы уровень пыли не превышал уровень плоскости, расположенной на 0,5 диаметра от крышки бункера циклона. С этой целью нужно непрерывно выгружать пыль. Также необходимо время от времени осуществлять технический осмотр циклона.
Более подробную информацию о Циклонах ЦН-11смотрите ЗДЕСЬ!
Циклон ЦН-11, Циклон ЦН-11 с улиткой и с бункером
ЦН-11 |
ЦН-11х1У |
ЦН-11х1УП |
|
|
|
|
Размеры циклона ЦН-11-315 без улитки
|
D |
H |
H1 |
d |
d1 |
a/b |
l |
|
350 |
1440 |
630 |
186 |
95 |
152/82 |
189 |
Размеры циклона ЦН-11-315 с улиткой
|
D |
H |
H1 |
d |
d1 |
a/b |
l |
|
350 |
1575 |
630 |
186 |
95 |
152/82 |
189 |

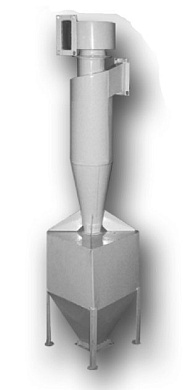

Циклон ЦН-11-315 с бункером
|
№ Циклона |
Производительность, м3/ч |
Размеры в мм |
Масса, кг |
Цена, грн. с НДС |
||||
|
B |
L |
Н |
||||||
|
Одиночные циклоны с бункером (выход очищенного воздуха через улитку) |
||||||||
|
Циклон ЦН-11-315х1УП |
670-960 |
550 |
550 |
2493 |
135 |
4347 |
||
Циклон ЦН-11-315 - характеристики
Характеристики |
|
|
№ Циклона |
ЦН-11-315 |
|
Производительность по воздуху |
670-960 м3/ч |
|
Размеры |
315х1440 мм |
|
Масса |
37 кг |
