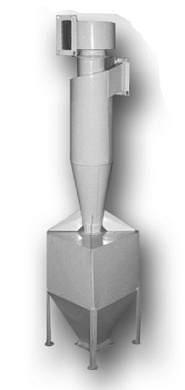

Циклон ЦН-11-400
Циклоны ЦН-11-400 – это универсальное устройство для улавливания пыли, которое широко использующееся для очистки газов от твердых частиц какого-либо происхождения в различных отраслях промышленности. Эти агрегаты применяются, чтобы очистить газ от пыли, песка, древесины, металлических частичек и многих других загрязняющих элементов. Циклон ЦН-11-400 не используют при очистке газовых масс со слипающейся пылью, паровой конденсацией или в жидко-капельной фазе.
Характеристики
- Производительность по воздуху: 970-1270 м3/ч
- Высота: 1862 мм
- Диаметр: 400 мм
- Входной патрубок: 192x104 мм
- Масса: 66 кг
Характеристики
Производитель
Вент-Заводы
Производство
Украина
ПРИМЕЧАНИЕ: цены на циклон ЦН-11-400 с бункером и групповой циклон приведены ниже в таблицах.
Условные обозначения типоразмера одиночного и группового циклонов
- ЦН – циклон НИИОгаза;
- 11 – угол наклона входного патрубка относительно горизонтали (град.);
- П, Л – «Правое» («Левое») вращение газа; число после тире (400) – внутренний диаметр цилиндрической части циклона (мм);
- следующая цифра (1) – количество циклонов в группе;
- У – с камерой очищенного газа в виде «улитки»;
- С – с камерой очищенного воздуха в виде сборника;
- П – пирамидальная форма бункера.
Циклон ЦН-11-400 - назначение
Циклон ЦН-11-400 очищает нагнетаемый пылевым вентилятором газ, но с этой целью используются и другие типы вентиляторов. Его главной задачей является перемещение газовых смесей с подлежащим фильтрации частицами, с соблюдением показателей производительности и давления в заданных параметрах.
Циклон ЦН-11-400 осуществляет высококачественную очистку в том случае, если правильно подобрать следующие необходимые атрибуты: вентилятор (производительность, давление), воздуховод, зонт (на входе воздуха), а также общую длину системы. Наличие оптимально подобранных вышеупомянутых компонентов гарантирует превосходную работу системы в течение долгих лет. Точно рассчитанные системы, как известно, способны работать гораздо лучше и, естественно, в несколько раз дольше.
Циклон комплектуется бункером, изготавливаемым под заказ, учитывая пожелания клиента, а также следующие параметры: форма, цена, размер, интервалы между очисткой (смена, две смены, другие варианты). Перед началом исполнения заказа наши квалифицированные специалисты предусмотрительно уточняют все параметры.
Массовая концентрация пыли в очищаемом газе, г/м3 – 250 для слабослипающихся пылей не более 1000, для среднеслипающихся пылей 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м2) не более 5 (500).
Коэффициент гидравлического сопротивления циклонов:
- для одиночного исполнения 147
- для группового исполнения: c «улиткой» 175, со сборником 182
Оптимальная скорость в циклоне 3,5 м/сек, при работе с абразивной пылью 2,5 м/сек. Оптимальная скорость на входе в циклон 22 м/сек, при работе с абразивной пылью 15,7 м/сек.
Циклон ЦН-11-400 - техническое обслуживание
В процессе работы циклона очень важно следить за уровнем пыли: он не должен превышать уровень плоскости, которая находится на 0,5 диаметра от крышки бункера. Для этого необходимо постоянно выгружать пыль в случае необходимости. Также нужно время от времени осуществлять полный технический осмотр устройства.
Более подробную информацию о Циклонах ЦН-11смотрите ЗДЕСЬ!
Циклон ЦН-11, Циклон ЦН-11 с улиткой, с бункером и групповой циклон
ЦН-11 |
ЦН-11 с улиткой |
ЦН-11х1УП |
ЦН-11х4СП |
|
|
|
|
|
Размеры циклона ЦН-11-400 без улитки
|
D |
H |
H1 |
d |
d1 |
a/b |
l |
|
400 |
1862 |
800 |
236 |
120 |
192/104 |
240 |
Размеры циклона ЦН-11-400 с улиткой
| D | H | H1 | d | d1 | a/b | l |
| 400 | 2000 | 800 | 236 | 120 | 192/104 | 240 |
Циклон ЦН-11-400 с бункером
|
№ Циклона |
Производительность, м3/ч |
Размеры в мм |
Масса, кг |
Цена, грн. с НДС |
||||
|
B |
L |
Н |
||||||
|
Одиночные циклоны с бункером (выход очищенного воздуха через улитку) |
||||||||
|
Циклон ЦН-11-400х1УП |
970-1270 |
800 |
800 |
3452 |
229 |
7374 |
||
Циклон ЦН-11-400 групповой
|
№ Циклона |
Производительность, м3/ч |
Размеры в мм |
Масса, кг |
Цена, грн. с НДС |
||||
|
B |
L |
Н |
||||||
|
Группа из четырех циклонов (выход очиещенного воздуха через сборник) |
||||||||
|
Циклон ЦН-11-400х4СП |
3620-4710 |
1250 |
1250 |
3990 |
668 |
21510 |
||
Циклон ЦН-11-400 - характеристики
Характеристики |
|
|
№ Циклона |
ЦН-11-400 |
|
Производительность по воздуху |
970-1270 м3/ч |
|
Размеры |
400х1862 мм |
|
Масса |
66 кг |
