Циклон ЦН-11-500

2 834 грн. за шт
В наличии
- +
Купить в 1 клик
Циклон ЦН-11-500
Имя*
Телефон*
Email
Сообщение
Код с картинки*
CAPTCHA
Сравнить
Артикул: -
(0)

Циклоны ЦН-11-500 – это широко использующееся в различных отраслях промышленности универсальное устройство для улавливания пыли, которое служит для очистки газов от твердых частиц какого-либо происхождения. Этот прибор применяется, чтобы ефективно очищать газовые смеси от песка, пыли, древесных и металлических частичек, а также многих других элементов загрязнения. Циклон ЦН-11-500 не желательно применять при очистке газов со слипающейся пылью, при наличии конденсации пара в газовых смесях или жидко-капельной фазы других веществ.

Характеристики

  • Производительность по воздуху: 1510-1980 м3/ч
  • Высота: 2300 мм
  • Диаметр: 500 мм
  • Входной патрубок: 240x130 мм
  • Масса: 88 кг
Характеристики
Производитель Вент-Заводы
Производство Украина

ПРИМЕЧАНИЕ: цены на циклон ЦН-11-500 с бункером и групповой циклон приведены ниже в таблицах.

Условные обозначения типоразмера одиночного и группового циклонов

  • ЦН – циклон НИИОгаза;
  • 11 – угол наклона входного патрубка относительно горизонтали (град.);
  • П, Л – «Правое» («Левое») вращение газа; число после тире (500) – внутренний диаметр цилиндрической части циклона (мм);
  • следующая цифра (1) – количество циклонов в группе;
  • У – с камерой очищенного газа в виде «улитки»;
  • С – с камерой очищенного воздуха в виде сборника;
  • П – пирамидальная форма бункера.

Циклон ЦН-11-500 - назначение

Циклон ЦН-11-500 очищает нагнетаемый вентилятором газ, с этой целью лучше всего использовать пылевой вентилятор, хотя устанавливают и другие типы вентиляторов. Главной задачей циклона является перемещение газов с частицами, которые нужно отфильтровать. Этот процесс должен происходить, соблюдая в заданных параметрах показатели давления и производительности.
Циклон ЦН-11-500 осуществляет эффективную очистку при правильном подборе необходимых для качественной работы составляющих: зонт (на входе воздуха), воздуховод, вентилятор (производительность, давление), а также важна общая длина системы. Если все сделать грамотно, агрегат будет работать в течение продолжительного периода времени. Точно рассчитанные квалифицированными специалистами системы, способны на более продуктивную и долгосрочную работу, нежели собранные непрофессионально.
Циклон комплектуется специальным бункером, который подбирается по заказу с учетом всех пожеланий клиента. Также нужно учитывать следующие параметры: форму, цену, размер, интервал между очистками (смена или две, другое). Наши высококлассные специалисты перед исполнением заказа предусмотрительно уточняют все необходимые параметры.

Массовая концентрация пыли в очищаемом газе, г/м3 – 250 для слабослипающихся пылей не более 1000, для среднеслипающихся пылей 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м2) не более 5 (500).

Коэффициент гидравлического сопротивления циклонов:

  • для одиночного исполнения 147
  • для группового исполнения: c «улиткой» 175, со сборником 182

Оптимальная скорость в циклоне 3,5 м/сек, при работе с абразивной пылью 2,5 м/сек. Оптимальная скорость на входе в циклон 22 м/сек, при работе с абразивной пылью 15,7 м/сек.

Циклон ЦН-11-500 - техническое обслуживание

Процесс работы циклона не доведен до полного автоматизма, поэтому очень важно контролировать уровень пыли, который не должен подниматься выше уровня плоскости, находящейся на расстоянии 0,5 диаметра от крышки самого бункера. Для этого нужно выгружать пыль время от времени. Также необходимо периодически осуществлять полный осмотр агрегата.

Более подробную информацию о Циклонах ЦН-11смотрите ЗДЕСЬ!

Циклон ЦН-11, Циклон ЦН-11 с улиткой, с бункером и групповой циклон

ЦН-11

ЦН-11 с улиткой

ЦН-11х1УП

ЦН-11х4СП

                  ЦН-11

                ЦН-11х1УП

ЦН-11х1УП

                ЦН-11х4СП

Размеры циклона ЦН-11-500 без улитки

D

H

H1

d

d1

a/b

l

500

2300

1000

295

150

240/130

300

Размеры циклона ЦН-11-500 с улиткой

D

H

H1

d

d1

a/b

l

500

2500

1000

295

150

240/130

300

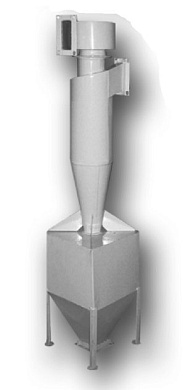

Циклон ЦН-11-500 с бункером

№ Циклона

Производительность, м3/ч

Размеры в мм

Масса, кг

Цена, грн. с НДС

B

L

Н

Одиночные циклоны с бункером (выход очищенного воздуха через улитку)

Циклон ЦН-11-500х1УП

1510-1980

800

800

3910

255

8211

Циклон ЦН-11-500 групповой

№ Циклона

Производительность, м3/ч

Размеры в мм

Масса, кг

Цена, грн. с НДС

B

L

Н

Группа из четырех циклонов (выход очиещенного воздуха через сборник)

Циклон ЦН-11-500х4СП

5660-7360

1600

2000

4600

1039

33456

Циклон ЦН-11-500 - характеристики

Характеристики

№ Циклона

ЦН-11-500

Производительность по воздуху

1510-1980 м3/ч

Размеры

500х2300 мм

Масса

88 кг
