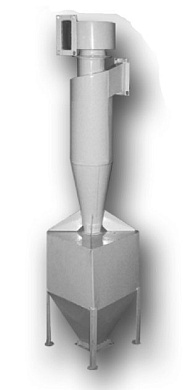

Циклон ЦН-11-630
Циклоны ЦН-11-630 – это универсальный прибор, созданный для очистки газов от твердых частиц разного происхождения, как правило, используется в разных отраслях промышленности. Это устройство применяют для того, чтобы очистить газы от пыли, песка, металлических и древесных частиц и других элементов загрязнения. Не советуют применять Циклон ЦН-11-630 для очистки газовых смесей с наличием слипающейся пыли, конденсации пара в газовых смесях или при наличии жидко-капельных фаз других веществ.
Характеристики
- Производительность по воздуху: 2403-3140 м3/ч
- Высота: 2870 мм
- Диаметр: 630
- Входной патрубок: 303x164 мм
- Масса: 247 кг
Характеристики
Производитель
Вент-Заводы
Производство
Украина
ПРИМЕЧАНИЕ: цены на циклон ЦН-11-630 с бункером и групповой циклон приведены ниже в таблицах.
Условные обозначения типоразмера одиночного и группового циклонов
- ЦН – циклон НИИОгаза;
- 11 – угол наклона входного патрубка относительно горизонтали (град.);
- П, Л – «Правое» («Левое») вращение газа; число после тире (630) – внутренний диаметр цилиндрической части циклона (мм);
- следующая цифра (1) – количество циклонов в группе;
- У – с камерой очищенного газа в виде «улитки»;
- С – с камерой очищенного воздуха в виде сборника;
- П – пирамидальная форма бункера.
Циклон ЦН-11-630 - назначение
Циклон ЦН-11-630 очищает газ, который нагнетается вентилятором (советуется использовать пылевой вентилятор, хотя возможное применение и иных типов вентиляторов). Основная задача циклона – перемещение газовых смесей с элементами загрязнения, которые нужно профильтровать, обязательно соблюдая показатели производительности и давления в специально заданных параметрах.
Эффективную очистку воздуха и качественную работу Циклон ЦН-11-630 может осуществить путем правильного выбора рабочих компонентов. В основном применяются такие составляющие: вентилятор, воздуховод и зонт. При выборе вентилятора следует обратить внимание на производительность и давление. При условии грамотной компоновки, прибор прослужит длительное время без необходимости сервисного обслуживания. Стоит заметить, что система, собранная профессионалами, гарантирует долгую службу, в отличие от той системы, которую собрали аматоры.
В комплектацию циклона входит так называемый бункер, который можно выбрать с учетом всех пожеланий покупателя. Наши первоклассные специалисты уточняют все нужные параметры циклона, такие как цена, форма, размер, интервал между очистками.
Массовая концентрация пыли в очищаемом газе, г/м3 – 250 для слабослипающихся пылей не более 1000, для среднеслипающихся пылей 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м2) не более 5 (500).
Коэффициент гидравлического сопротивления циклонов:
- для одиночного исполнения 147
- для группового исполнения: c «улиткой» 175, со сборником 182
Оптимальная скорость в циклоне 3,5 м/сек, при работе с абразивной пылью 2,5 м/сек. Оптимальная скорость на входе в циклон 22 м/сек, при работе с абразивной пылью 15,7 м/сек.
Циклон ЦН-11-630 - техническое обслуживание
Необходим периодический полный осмотр всей системы. Важен контроль над уровнем пыли. Он не должен превышать уровень плоскости, который находится на расстоянии половины диаметра от крышки бункера. Поскольку процесс работы прибора не полностью автоматичен, следует периодически выгружать пыль.
Более подробную информацию о Циклонах ЦН-11смотрите ЗДЕСЬ!
Циклон ЦН-11, Циклон ЦН-11 с улиткой, с бункером и групповой циклон
ЦН-11 |
ЦН-11 с улиткой |
ЦН-11х1УП |
ЦН-11х4СП |
|
|
|
|
|
Размеры циклона ЦН-11-630 без улитки
|
D |
H |
H1 |
d |
d1 |
a/b |
l |
|
630 |
2870 |
1260 |
372 |
189 |
303/164 |
378 |
Размеры циклона ЦН-11-630 с улиткой
|
D |
H |
H1 |
d |
d1 |
a/b |
l |
|
630 |
3150 |
1260 |
372 |
189 |
303/164 |
37 |
Циклон ЦН-11-630 с бункером
|
№ Циклона |
Производительность, м3/ч |
Размеры в мм |
Масса, кг |
Цена, грн. с НДС |
||||
|
B |
L |
Н |
||||||
|
Одиночные циклоны с бункером (выход очищенного воздуха через улитку) |
||||||||
|
Циклон ЦН-11-630х1УП |
2403-3140 |
1250 |
1250 |
4804 |
578 |
18612 |
||
Циклон ЦН-11-630 групповой
|
№ Циклона |
Производительность, м3/ч |
Размеры в мм |
Масса, кг |
Цена, грн. с НДС |
||||
|
B |
L |
Н |
||||||
|
Группа из четырех циклонов (выход очиещенного воздуха через сборник) |
||||||||
|
Циклон ЦН-11-630х4СП |
8980-11680 |
1600 |
2000 |
5280 |
1943 |
62565 |
||
Циклон ЦН-11-630 - характеристики
Характеристики |
|
|
№ Циклона |
ЦН-11-630 |
|
Производительность по воздуху |
2403-3140 м3/ч |
|
Размеры |
630х2870 мм |
|
Масса |
247 кг |
