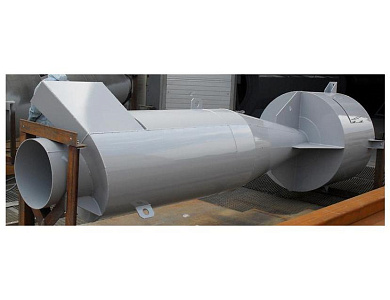

Циклон ЦН-15-700
Циклон ЦН-15-700 предназначен для сухой и аспирационной очистки газовоздушных смесей от загрязняющих частиц пыли, размеры которой больше среднего. Широко применятся в большом спектре промышленных сфер.
Характеристики
- Производительность по воздуху: 4400-5180 м3/ч
- Высота: 3192 мм
- Диаметр: 700 мм
- Входной патрубок: 472x192 мм
- Масса: 220 кг
Характеристики
Производитель
Вент-Заводы
Производство
Украина
ПРИМЕЧАНИЕ: цены на циклоны ЦН-15-700 с бункерами и груповые циклоны приведены ниже в таблицах.
Условные обозначения типоразмера одиночного и группового циклонов
- ЦН – циклон НИИОгаза;
- 15 – угол наклона входного патрубка относительно горизонтали (град.);
- П, Л – «Правое» («Левое») вращение газа; число после тире (700) – внутренний диаметр цилиндрической части циклона (мм);
- следующая цифра (2) – количество циклонов в группе;
- У – с камерой очищенного газа в виде «улитки»;
- С – с камерой очищенного воздуха в виде сборника;
- П – пирамидальная форма бункера.
Циклон ЦН-15-700
Циклон ЦН-15-700 – это наиболее универсальный очистительный агрегат, используемый в промышленности. Прямое назначение данной модели – сухая очистка газов, выделяющихся в процессе технологической обработки, например, сжигание топлива, сушка, агломерация, обжиг и пр. Циклон ЦН-15-700 также используется в качестве аспирационных агрегатов в различных отраслях промышленности. Широкая сфера применения обусловлена несколькими факторами. Данный циклон отлично справляется с очисткой воздуха (эффективность составляет 85-95%). Отсутствие аналогов до недавнего периода и простая конструкция также благоприятно влияют на универсальность циклона. Если это устройство выпускается в стандартной сборке, исключается его использование во взрывоопасной среде, в высокотоксичных условиях, а также для улавливания пыли, которая имеет высокий процент слипания.
Массовая концентрация пыли в очищаемом газе, г/м3 – 250 для слабослипающихся пылей не более 1000, для среднеслипающихся пылей 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м2) не более 5 (500).
Коэффициент гидравлического сопротивления циклонов:
- для одиночного исполнения 147
- для группового исполнения: c «улиткой» 175, со сборником 182
- Оптимальная скорость в циклоне 4 м/сек.
Циклон ЦН-15-700 - техническое обслуживание
Для высококачественной и долгосрочной работы пылеуловителя важно осуществлять периодический осмотр, чтобы избежать неполадок в работе. Также важно следить за уровнем пыли: он не должен превышать уровень плоскости, находящейся на расстоянии 0,5 диаметра от крышки бункера.
Более подробную информацию о Циклонах ЦН-15 смотрите ЗДЕСЬ!
Циклоны ЦН-15 - все модели
ЦН-15 |
ЦН-15хУП |
ЦН-15х2СП |
ЦН-15х2УП |
ЦН-15х4СП |
|
|
|
|
|
|
ЦН-15х4УП |
ЦН-15х6СП |
ЦН-15х6УП |
ЦН-15х8СП |
ЦН-15х8УП |
|
|
|
|
|
|
Циклоны ЦН-15-700 с бункерами и групповые циклоны
|
Наименование |
Производительность, |
Размеры в мм |
Масса, |
Цена, грн., с НДС |
|||
|
B L Н |
|||||||
|
1УП |
|||||||
|
Циклон ЦН-15-700х1УП |
4400-5180 |
1032 |
1032 |
5088 |
650 |
20930 |
|
|
2УП |
|||||||
|
Циклон ЦН-15-700х2УП |
8800-10360 |
1555 |
1020 |
5488 |
1120 |
36064 |
|
|
2СП |
|||||||
|
Циклон ЦН-15-700х2СП |
8800-10360 |
1555 |
1020 |
5520 |
1070 |
34454 |
|
|
3УП |
|||||||
|
Циклон ЦН-15-700х3УП |
13200-15540 |
2772 |
1643 |
6890 |
2313 |
74479 |
|
|
3СП |
|||||||
|
Циклон ЦН-15-700х3СП |
13200-15540 |
2772 |
1643 |
7255 |
2457 |
79115 |
|
|
4УП |
|||||||
|
Циклон ЦН-15-700х4УП |
17600-20720 |
1490 |
1855 |
5588 |
2160 |
69552 |
|
|
4СП |
|||||||
|
Циклон ЦН-15-700х4СП |
17600-20720 |
1490 |
1855 |
5740 |
2030 |
63032 |
|
|
6УП |
|||||||
|
Циклон ЦН-15-700х6УП |
26400-31080 |
2350 |
2350 |
5688 |
3670 |
113954 |
|
|
6СП |
|||||||
|
Циклон ЦН-15-700х6СП |
26400-31080 |
2350 |
2350 |
6040 |
3320 |
103086 |
|
|
8УП |
|||||||
|
Циклон ЦН-15-700х8УП |
28400-44000 |
3100 |
2840 |
6150 |
5230 |
162392 |
|
|
8СП |
|||||||
|
Циклон ЦН-15-700х8СП |
28400-44000 |
3100 |
2840 |
6860 |
5620 |
174501 |
|
Циклон ЦН-15-700 - характеристики
Характеристики |
|
|
№ Циклона |
ЦН-15-700 |
|
Производительность по воздуху |
4400-5180 м3/ч |
|
Размеры |
700х3192 мм |
|
Масса |
220 кг |
