Циклон ЦН-11-800
Циклоны ЦН-11-800 – это широко использующийся в различных отраслях промышленности универсальный пылеуловитель, который используется для очистки газов от взвешенных частиц любого происхождения. Применяется для ефективной очистки газовых потоков от пыли, древесных и металлических частичек, песка, а также многих других загрязняющих элементов Циклон ЦН-11-800 не рекомендуется применять при наличие в очищаемой среде слипающейся пыли, конденсата пара или жидко-капельной фазы воды.
Характеристики
- Производительность по воздуху: 3880-5070 м3/ч
- Высота: 3615 мм
- Диаметр: 800 мм
- Входной патрубок: 384x208 мм
- Масса: 391 кг
Характеристики
Производитель
Вент-Заводы
Производство
Украина
ПРИМЕЧАНИЕ: цены на циклон ЦН-11-800 с бункером и групповой циклон приведены ниже в таблицах.
Условные обозначения типоразмера одиночного и группового циклонов
- ЦН – циклон НИИОгаза;
- 11 – угол наклона входного патрубка относительно горизонтали (град.);
- П, Л – «Правое» («Левое») вращение газа; число после тире (800) – внутренний диаметр цилиндрической части циклона (мм);
- следующая цифра (1) – количество циклонов в группе;
- У – с камерой очищенного газа в виде «улитки»;
- С – с камерой очищенного воздуха в виде сборника;
- П – пирамидальная форма бункера.
Циклон ЦН-11-800 - назначение
Циклон ЦН-11-800 очищает нагнетаемый с помощью пылевого вентилятора газ (используют и другие типы вентиляторов). Главной задачей пылеуловителя является перемещение газовых смесей с частицами, которые необходимо отфильтровать. Только соблюдая в заданных параметрах показатели давления и производительности должен происходить этот процесс.
Циклон ЦН-11-800 эффективно очищает газ от загрязнений при правильном подборе составляющих, необходимых для качественной работы: воздуховод, зонт (на входе воздуха), вентилятор (производительность, давление), а также максимально подходящая общая длина системы. С грамотным подходом агрегат будет работать гораздо дольше и лучше. Системы, точно рассчитанные специалистами, способны работать более продуктивно, чем другие.
Циклон комплектуется бункером, подобранным по заказу клиента с учетом всех его пожеланий. Также важно учитывать и такие параметры, как: форма, цена, размер, интервал между очистками (смена, две, пять и т. д.). Наши высококлассные эксперты всегда уточняют все необходимые параметры перед заказом.
Массовая концентрация пыли в очищаемом газе, г/м3 – 250 для слабослипающихся пылей не более 1000, для среднеслипающихся пылей 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м2) не более 5 (500).
Коэффициент гидравлического сопротивления циклонов:
- для одиночного исполнения 147
- для группового исполнения: c «улиткой» 175, со сборником 182
Оптимальная скорость в циклоне 3,5 м/сек, при работе с абразивной пылью 2,5 м/сек. Оптимальная скорость на входе в циклон 22 м/сек, при работе с абразивной пылью 15,7 м/сек.
Циклон ЦН-11-800 - техническое обслуживание
Работа циклона не базируется на полной автоматике, поэтому важно контролировать уровень пыли, следить за тем, чтобы он не поднимался выше уровня плоскости, которая находится на расстоянии 0,5 диаметра от крышки бункера. В этих целях необходимо время от времени выгружать пыль. Также важно периодически осуществлять техосмотр агрегата.
Более подробную информацию о Циклонах ЦН-11смотрите ЗДЕСЬ!
Циклон ЦН-11, Циклон ЦН-11 с улиткой, с бункером и групповой циклон
ЦН-11 |
ЦН-11 с улиткой |

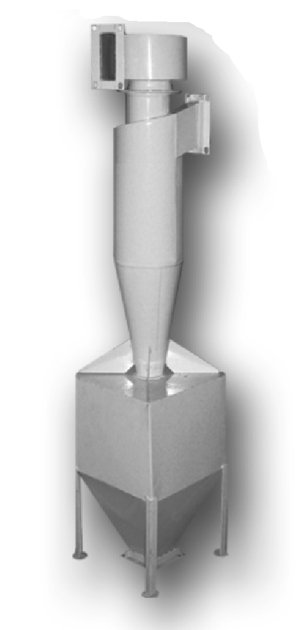

ЦН-11х1УП |

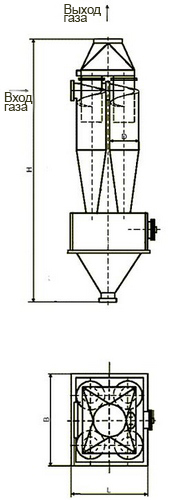

ЦН-11х4СП |
|
|
|
|
|
Размеры циклона ЦН-11-800 без улитки
|
D |
H |
H1 |
d |
d1 |
a/b |
l |
|
800 |
3615 |
1600 |
472 |
240 |
384/208 |
480 |
Размеры циклона ЦН-11-800 с улиткой
|
D |
H |
H1 |
d |
d1 |
a/b |
l |
|
800 |
4000 |
1600 |
472 |
240 |
384/208 |
480 |
Циклон ЦН-11-800 с бункером
|
№ Циклона |
Производительность, м3/ч |
Размеры в мм |
Масса, кг |
Цена, грн. с НДС |
||||
|
B |
L |
Н |
||||||
|
Одиночные циклоны с бункером (выход очищенного воздуха через улитку) |
||||||||
|
Циклон ЦН-11-800х1УП |
3880-5070 |
1250 |
1250 |
5584 |
733 |
23603 |
||
Циклон ЦН-11-800 групповой
|
№ Циклона |
Производительность, м3/ч |
Размеры в мм |
Масса, кг |
Цена, грн. с НДС |
||||
|
B |
L |
Н |
||||||
|
Группа из четырех циклонов (выход очиещенного воздуха через сборник) |
||||||||
|
Циклон ЦН-11-800х4СП |
14500-18200 |
2000 |
2500 |
6580 |
2922 |
94088 |
||
Циклон ЦН-11-800 - характеристики
Характеристики |
|
|
№ Циклона |
ЦН-11-800 |
|
Производительность по воздуху |
3880-5070 м3/ч |
|
Размеры |
800х3615 мм |
|
Масса |
391 кг |
