Циклон ЦН-15-400

2 770 грн. за шт

В наличии

Купить в 1 клик

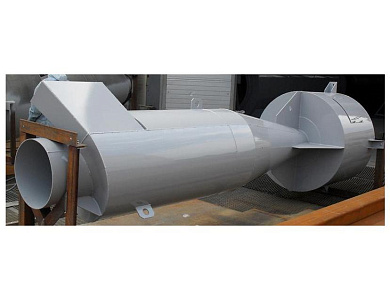

Циклон ЦН-15-400

Сравнить

Отложить

Артикул: -

(1)

Циклон ЦН-15-400 - универсальное промышленное устройство, которое служит для очистки потоков воздуха и газовых потоков, образующихся в результате различных видов промышленной деятельности. Очищает газовоздушные массы от частиц сухой пыли, имеет широкую сферу применения.

Характеристики

Производительность по воздуху: 1450-1691 м³/ч
Высота: 1824 мм
Диаметр: 400 мм
Входной патрубок: 274x114 мм
Масса: 72 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМЕЧАНИЕ: цены на циклоны ЦН-15-400 с бункерами и груповые циклоны приведены ниже в таблицах.

Условные обозначения типоразмера одиночного и группового циклонов

ЦН – циклон НИИОгаза;
15 – угол наклона входного патрубка относительно горизонтали (град.);
П, Л – «Правое» («Левое») вращение газа; число после тире (400) – внутренний диаметр цилиндрической части циклона (мм);
следующая цифра (2) – количество циклонов в группе;
У – с камерой очищенного газа в виде «улитки»;
С – с камерой очищенного воздуха в виде сборника;
П – пирамидальная форма бункера.

Циклон ЦН-15-400

Циклон ЦН-15-400 используется для очистки воздуха в промышленности от пыли (размерами более среднего), древесины, песка, металла, стройматериалов и иных примесей. Монтаж батарейной установки, или фильтра тонкой очистки, производят для улавливания в воздухе пыли мелкого размера, или частиц древесины мелкого размера. В случае повышенной концентрации частиц металла или песка в воздухе, циклоны под заказ делают из более толстого слоя металла, поскольку песок имеет высокие абразивные свойства, что провоцирует стирание металла. Различные предприятия нашей страны для фильтрации воздуха от грязи и иных частиц, что образуется в связи с их деятельностью, обращаются к нам.

Массовая концентрация пыли в очищаемом газе, г/м³ – 250 для слабослипающихся пылей не более 1000, для среднеслипающихся пылей 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м²) не более 5 (500).

Коэффициент гидравлического сопротивления циклонов:

для одиночного исполнения 147
для группового исполнения: c «улиткой» 175, со сборником 182
Оптимальная скорость в циклоне 4 м/сек.

Циклон ЦН-15-400 - техническое обслуживание

Процесс работы циклона не доведен до полного автоматизма, поэтому очень важно контролировать уровень пыли, который не должен подниматься выше уровня плоскости, находящейся на расстоянии 0,5 диаметра от крышки самого бункера. Для этого нужно выгружать пыль время от времени. Также необходимо периодически осуществлять полный осмотр агрегата.

Более подробную информацию о Циклонах ЦН-15 смотрите ЗДЕСЬ!

Циклоны ЦН-15 - все модели

ЦН-15	ЦН-15хУП	ЦН-15х2СП	ЦН-15х2УП	ЦН-15х4СП

ЦН-15х4УП	ЦН-15х6СП	ЦН-15х6УП	ЦН-15х8СП	ЦН-15х8УП

Циклоны ЦН-15-400 с бункерами и групповые циклоны

Наименование	Производительность, м³/ч	Размеры в мм			Масса, кг		Цена, грн., с НДС
		B L Н
1УП
Циклон ЦН-15-400х1УП	1450-1691	692	692	3000	260		8372
2УП
Циклон ЦН-15-400х2УП	2900-3382	890	724	3350	440		14168
2СП
Циклон ЦН-15-400х2СП	2900-3382	890	724	3580	450		14490
4УП
Циклон ЦН-15-400х4УП	5800-6764	1006	1170	3450	820	26404
4СП
Циклон ЦН-15-400х4СП	5800-6764	1006	1170	3700	810	26082

Циклон ЦН-15-400 - характеристики

Характеристики
№ Циклона	ЦН-15-400
Производительность по воздуху	1450-1691 м³/ч
Размеры	400х1824 мм
Масса	72 кг
