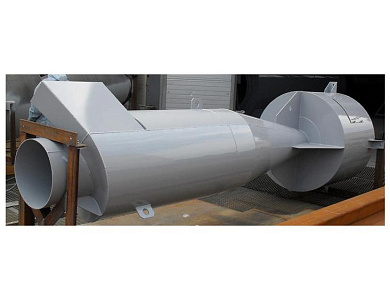

Циклон ЦН-15-500
Циклон ЦН-15-500 эффективно используется в промышленности для удаления из газообразной среды частиц сухой пыли. Этот агрегат применяется при транспортировке летучей золы, перемещении сыпучих материалов, для очистки сухих газов, выделяющихся во время различных технологических процессов.
Характеристики
- Производительность по воздуху: 2270-2645 м3/ч
- Высота: 2280 мм
- Диаметр: 500 мм
- Входной патрубок: 340x140 мм
- Масса: 112 кг
Характеристики
Производитель
Вент-Заводы
Производство
Украина
ПРИМЕЧАНИЕ: цены на циклоны ЦН-15-500 с бункерами и груповые циклоны приведены ниже в таблицах.
Условные обозначения типоразмера одиночного и группового циклонов
- ЦН – циклон НИИОгаза;
- 15 – угол наклона входного патрубка относительно горизонтали (град.);
- П, Л – «Правое» («Левое») вращение газа; число после тире (500) – внутренний диаметр цилиндрической части циклона (мм);
- следующая цифра (2) – количество циклонов в группе;
- У – с камерой очищенного газа в виде «улитки»;
- С – с камерой очищенного воздуха в виде сборника;
- П – пирамидальная форма бункера.
Циклон ЦН-15-500
Циклон ЦН-15-500 предназначен для очистки воздуха от различных примесей в виде древесины, стройматериалов, песка, пыли, металла, и других загрязнителей. Широко используется в разных сферах промышленности. Этот устройство очень эффективо в работе с частицами пыли, которые по размерам являются больше среднего. Для очищения от мелкодисперсной пыли обязательно нужны фильтры тонкой очистки или целые батарейные установки. Находящиеся в воздухе древесные частицы в небольших количествах также способен отфильтровать ЦН-15-500. Песок и металл характеризуются достаточно высокой абразивностью и стирают металлические части циклона, поэтому для таких заказов делают устройства из толстого металла. К нам довольно часто обращаются потребители из самых различных предприятий Украины за помощью с целью разрешить проблему загрязненного воздуха, образующегося в результате производственной деятельности.
Массовая концентрация пыли в очищаемом газе, г/м3 – 250 для слабослипающихся пылей не более 1000, для среднеслипающихся пылей 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м2) не более 5 (500).
Коэффициент гидравлического сопротивления циклонов:
- для одиночного исполнения 147
- для группового исполнения: c «улиткой» 175, со сборником 182
- Оптимальная скорость в циклоне 4 м/сек.
Циклон ЦН-15-500 - техническое обслуживание
В процессе работы циклона необходимо следить за тем, чтобы уровень пыли не превышал уровень плоскости, расположенной на 0,5 диаметра от крышки бункера циклона. С этой целью нужно непрерывно выгружать пыль. Также необходимо время от времени осуществлять технический осмотр циклона.
Более подробную информацию о Циклонах ЦН-15 смотрите ЗДЕСЬ!
Циклоны ЦН-15 - все модели
ЦН-15 |
ЦН-15хУП |
ЦН-15х2СП |
ЦН-15х2УП |
ЦН-15х4СП |
|
|
|
|
|
|
ЦН-15х4УП |
ЦН-15х6СП |
ЦН-15х6УП |
ЦН-15х8СП |
ЦН-15х8УП |
|
|
|
|
|
|
Циклоны ЦН-15-500 с бункерами и групповые циклоны
|
Наименование |
Производительность, |
Размеры в мм |
Масса, |
Цена, грн., с НДС |
|||
|
B L Н |
|||||||
|
1УП |
|||||||
|
Циклон ЦН-15-500х1УП |
2270-2645 |
790 |
790 |
3665 |
370 |
11914 |
|
|
2УП |
|||||||
|
Циклон ЦН-15-500х2УП |
4540-5290 |
1225 |
880 |
4066 |
660 |
21252 |
|
|
2СП |
|||||||
|
Циклон ЦН-15-500х2СП |
4540-5290 |
1225 |
880 |
4320 |
650 |
20930 |
|
|
4УП |
|||||||
|
Циклон ЦН-15-500х4УП |
9080-10580 |
1100 |
1330 |
4166 |
1190 |
38318 |
|
|
4СП |
|||||||
|
Циклон ЦН-15-500х4СП |
9080-10580 |
1100 |
1330 |
4350 |
1120 |
34776 |
|
|
6УП |
|||||||
|
Циклон ЦН-15-500х6УП |
13620-15870 |
1765 |
1765 |
4216 |
1920 |
59616 |
|
|
6СП |
|||||||
|
Циклон ЦН-15-500х6СП |
13620-15870 |
1765 |
1765 |
4550 |
1820 |
56511 |
|
|
8УП |
|||||||
|
Циклон ЦН-15-500х8УП |
18160-21160 |
2300 |
2024 |
4366 |
3032 |
94144 |
|
|
8СП |
|||||||
|
Циклон ЦН-15-500х8СП |
18160-21160 |
2300 |
2024 |
4900 |
3167 |
98335 |
|
Циклон ЦН-15-500 - характеристики
Характеристики |
|
|
№ Циклона |
ЦН-15-500 |
|
Производительность по воздуху |
2270-2645 м3/ч |
|
Размеры |
500х2280 мм |
|
Масса |
112 кг |
