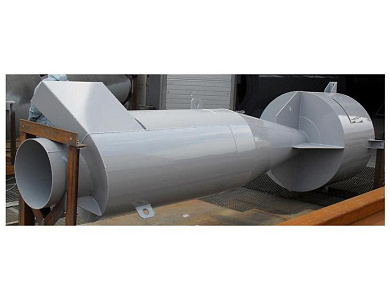

Циклон ЦН-15-550
Циклон ЦН-15-550 широко применяется в разноплановых промышленных сферах для очистки воздуха и газов от примесей в виде древесины, пыли, песка, металла, стройматериалов и т.д. Не рекомендуется использовать эту модель для пылей, имеющих высокий коэффициент слипания.
Характеристики
- Производительность по воздуху: 2740-3200 м3/ч
- Высота: 2508 мм
- Диаметр: 550 мм
- Входной патрубок: 374x154 мм
- Масса: 136 кг
Характеристики
Производитель
Вент-Заводы
Производство
Украина
ПРИМЕЧАНИЕ: цены на циклоны ЦН-15-550 с бункерами и груповые циклоны приведены ниже в таблицах.
Условные обозначения типоразмера одиночного и группового циклонов
- ЦН – циклон НИИОгаза;
- 15 – угол наклона входного патрубка относительно горизонтали (град.);
- П, Л – «Правое» («Левое») вращение газа; число после тире (550) – внутренний диаметр цилиндрической части циклона (мм);
- следующая цифра (2) – количество циклонов в группе;
- У – с камерой очищенного газа в виде «улитки»;
- С – с камерой очищенного воздуха в виде сборника;
- П – пирамидальная форма бункера.
Циклон ЦН-15-550
Циклон ЦН-15-550 используют в промышленности для очистки воздуха от примесей в виде пыли, древесины, металла, песка, стройматериалов и т.д. Он очень эффективен в работе с пылью размерами больше среднего. Для улавливания мелкой пыли монтируют батарейные установки, или ставят фильтр тонкой очистки. Частицы древесины, находящихся в воздухе в небольших размерах также фильтрует Циклон ЦН-15-550. Металл и песок характеризуются высокой абразивностью (стирают металл циклона), поэтому циклон под такие заказы делают из толстого металла. Довольно часто к нам обращаются клиенты с необходимостью очистить воздух от грязи, которая образуется как продукт производственной деятельности на самых различных предприятиях Украины.
Массовая концентрация пыли в очищаемом газе, г/м3 – 250 для слабослипающихся пылей не более 1000, для среднеслипающихся пылей 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м2) не более 5 (500).
Коэффициент гидравлического сопротивления циклонов:
- для одиночного исполнения 147
- для группового исполнения: c «улиткой» 175, со сборником 182
- Оптимальная скорость в циклоне 4 м/сек.
Циклон ЦН-15-550 - техническое обслуживание
В процессе работы циклона очень важно следить за уровнем пыли: он не должен превышать уровень плоскости, которая находится на 0,5 диаметра от крышки бункера. Для этого необходимо постоянно выгружать пыль в случае необходимости. Также нужно время от времени осуществлять полный технический осмотр устройства.
Более подробную информацию о Циклонах ЦН-15 смотрите ЗДЕСЬ!
Циклоны ЦН-15 - все модели
ЦН-15 |
ЦН-15хУП |
ЦН-15х2СП |
ЦН-15х2УП |
ЦН-15х4СП |
|
|
|
|
|
|
ЦН-15х4УП |
ЦН-15х6СП |
ЦН-15х6УП |
ЦН-15х8СП |
ЦН-15х8УП |
|
|
|
|
|
|
Циклоны ЦН-15-550 с бункерами и групповые циклоны
|
Наименование |
Производительность, |
Размеры в мм |
Масса, |
Цена, грн., с НДС |
|||
|
B L Н |
|||||||
|
1УП |
|||||||
|
Циклон ЦН-15-550х1УП |
2740-3200 |
930 |
930 |
4024 |
435 |
14007 |
|
|
2УП |
|||||||
|
Циклон ЦН-15-550х2УП |
5480-6400 |
1280 |
935 |
4374 |
765 |
24633 |
|
|
2СП |
|||||||
|
Циклон ЦН-15-550х2СП |
5480-6400 |
1280 |
935 |
4550 |
745 |
23989 |
|
|
4УП |
|||||||
|
Циклон ЦН-15-550х4УП |
10960-12800 |
1218 |
1468 |
4524 |
1420 |
45724 |
|
|
4СП |
|||||||
|
Циклон ЦН-15-550х4СП |
10960-12800 |
1218 |
1468 |
4675 |
1335 |
41452 |
|
|
6УП |
|||||||
|
Циклон ЦН-15-550х6УП |
16440-19200 |
1920 |
1920 |
4624 |
2280 |
70794 |
|
|
6СП |
|||||||
|
Циклон ЦН-15-550х6СП |
16440-19200 |
1920 |
1920 |
4950 |
2170 |
67379 |
|
Циклон ЦН-15-550 - характеристики
Характеристики |
|
|
№ Циклона |
ЦН-15-550 |
|
Производительность по воздуху |
2740-3200 м3/ч |
|
Размеры |
550х2508 мм |
|
Масса |
136 кг |
