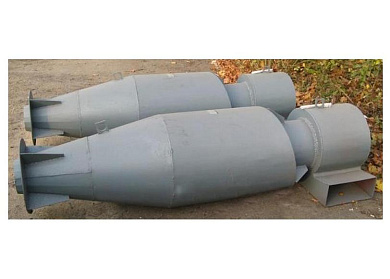

Циклон ЦН-15У-1000

13 935 грн. за шт

В наличии

Купить в 1 клик

Циклон ЦН-15У-1000

Сравнить

Отложить

Артикул: -

(0)

Циклон ЦН-15У-1000 предназначен для отделения разных мелких частиц и другой пыли от газо-воздушных смесей во время транспортировки разных материалов сыпучего характера, а также летучей золы.

Характеристики

Производительность по воздуху: 9900 м³/ч
Диаметр: 1000 мм
Высота: 3310 мм
Входной патрубок: 660x260 мм
Масса: 408 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМЕЧАНИЕ: цены на циклоны ЦН-15У даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

Условные обозначения типоразмера одиночного и группового циклонов

ЦН – циклон НИИОгаза;
15 – угол наклона входного патрубка относительно горизонтали (град.);
П, Л – «Правое» («Левое») вращение газа; число после тире (1000) – внутренний диаметр цилиндрической части циклона (мм);
следующая цифра (1) – количество циклонов в группе;
У – с камерой очищенного газа в виде «улитки»;
С – с камерой очищенного воздуха в виде сборника;
П – пирамидальная форма бункера.

Циклон ЦН-15У-1000 предназначен для отделения разных мелких частиц и другой пыли от газо-воздушных смесей во время транспортировки разных материалов сыпучего характера, а также летучей золы. Имеет широкое применение в самых разных промышленных отраслях, в пищевом производстве и в сфере сельского хозяйства.

Массовая концентрация пыли в очищаемом газе, г/м³ – 250 для слабо-слипающейся пыли не более 1000, для средне-слипающейся пыли 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м?) не более 5 (500).

Коэффициент гидравлического сопротивления циклонов:

для одиночного исполнения - 147
для группового исполнения: c «улиткой» - 175, со сборником – 182

Оптимальная скорость в циклоне 3,5 м/сек.

Циклон ЦН-15У-1000 - техническое обслуживание

Во время работы циклона, уровень пыли не должен превышать уровень плоскости, которая расположена на 0,5 диаметра от крышки бункера циклона, поэтому необходимо обеспечивать непрерывную выгрузку пыли. Также необходимо проводить периодический осмотр циклона.

Более подробную информацию о Циклонах ЦН-15У смотрите ЗДЕСЬ!

Циклоны ЦН-15У без улитки и Циклоны ЦН-15У с улиткой

D мм	H мм	a_xb мм
1000	3310	660x260

Характеристики
№ Циклона	ЦН-15У-1000
Производительность по воздуху	9900 м³/ч
Диаметр	1000 мм
Высота	3310 мм
Масса	408 кг
