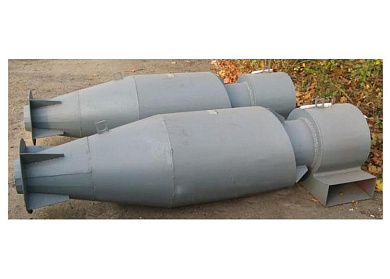

Циклон ЦН-15У-1600

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наличии

Сравнить

Отложить

Артикул: -

(0)

Циклон ЦН-15У-1600 применяется с целью очищения газовоздушных смесей от различных мелкодисперсных частиц в процессе перемещения летучей золы и различных сыпучих материалов.

Характеристики

Производительность по воздуху: 25300 м³/ч
Диаметр: 1600 мм
Высота: 5896 мм
Входной патрубок: 1056x416 мм
Масса: 1163 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМЕЧАНИЕ: цены на циклоны ЦН-15У даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

Условные обозначения типоразмера одиночного и группового циклонов

ЦН – циклон НИИОгаза;
15 – угол наклона входного патрубка относительно горизонтали (град.);
П, Л – «Правое» («Левое») вращение газа; число после тире (1600) – внутренний диаметр цилиндрической части циклона (мм);
следующая цифра (1) – количество циклонов в группе;
У – с камерой очищенного газа в виде «улитки»;
С – с камерой очищенного воздуха в виде сборника;
П – пирамидальная форма бункера.

Циклон ЦН-15У-1600 применяется с целью очищения газовоздушных смесей от различных мелкодисперсных частиц в процессе перемещения летучей золы и различных сыпучих материалов. Этот агрегат нашел широкое использование, главным образом, в промышленности, а также в пищевом производстве и в сфере сельского хозяйства.

Массовая концентрация пыли в очищаемом газе, г/м³ – 250 для слабо-слипающейся пыли не более 1000, для средне-слипающейся пыли 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м?) не более 5 (500).

Коэффициент гидравлического сопротивления циклонов:

для одиночного исполнения - 147
для группового исполнения: c «улиткой» - 175, со сборником – 182

Оптимальная скорость в циклоне 3,5 м/сек.

Циклон ЦН-15У-1600 - техническое обслуживание

Процесс работы циклона не доведен до полного автоматизма, поэтому очень важно контролировать уровень пыли, который не должен подниматься выше уровня плоскости, находящейся на расстоянии 0,5 диаметра от крышки самого бункера. Для этого нужно выгружать пыль время от времени. Также необходимо периодически осуществлять полный осмотр агрегата.

Более подробную информацию о Циклонах ЦН-15У смотрите ЗДЕСЬ!

Циклоны ЦН-15У без улитки и Циклоны ЦН-15У с улиткой

D мм	H мм	a_xb мм
1600	5896	1056x416

Характеристики
№ Циклона	ЦН-15У-1600
Производительность по воздуху	25300 м³/ч
Диаметр	1600 мм
Высота	5896 мм
Масса	1163 кг
