Циклон ЦН-15У-500

3 612 грн. за шт

В наличии

Купить в 1 клик

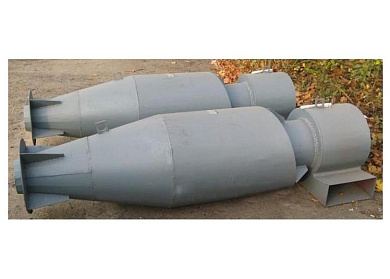

Циклон ЦН-15У-500

Сравнить

Отложить

Артикул: -

(0)

Характеристики

Производительность по воздуху: 2500 м³/ч
Диаметр: 500 мм
Высота: 1655 мм
Входной патрубок: 330x130 мм
Масса: 102 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМЕЧАНИЕ: цены на циклоны ЦН-15У даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

Условные обозначения типоразмера одиночного и группового циклонов

ЦН – циклон НИИОгаза;
15 – угол наклона входного патрубка относительно горизонтали (град.);
П, Л – «Правое» («Левое») вращение газа; число после тире (500) – внутренний диаметр цилиндрической части циклона (мм);
следующая цифра (1) – количество циклонов в группе;
У – с камерой очищенного газа в виде «улитки»;
С – с камерой очищенного воздуха в виде сборника;
П – пирамидальная форма бункера.

Циклон ЦН-15У-500 используется для отделения разных мелких частиц и иной пыли от газовоздушных смесей во время перемещения различных материалов сыпучего характера и летучей золы. Широко используется в промышленности, в сфере сельского хозяйства, а также в пищевом производстве.

Массовая концентрация пыли в очищаемом газе, г/м³ – 250 для слабо-слипающейся пыли не более 1000, для средне-слипающейся пыли 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м?) не более 5 (500).

Коэффициент гидравлического сопротивления циклонов:

для одиночного исполнения - 147
для группового исполнения: c «улиткой» - 175, со сборником – 182

Оптимальная скорость в циклоне 3,5 м/сек.

Циклон ЦН-15У-500 - техническое обслуживание

Для эффективной и качественной работы ЦН-15У-500 важно осуществлять периодический осмотр, чтобы избежать неполадок в работе. Также важно следить за уровнем пыли: он не должен превышать уровень плоскости, находящейся на расстоянии 0,5 диаметра от крышки бункера.

Более подробную информацию о Циклонах ЦН-15У смотрите ЗДЕСЬ!

Циклоны ЦН-15У без улитки и Циклоны ЦН-15У с улиткой

D мм	H мм	a_xb мм
500	1655	330x130

Характеристики
№ Циклона	ЦН-15У-500
Производительность по воздуху	2500 м³/ч
Диаметр	500 мм
Высота	1655 мм
Масса	102 кг
