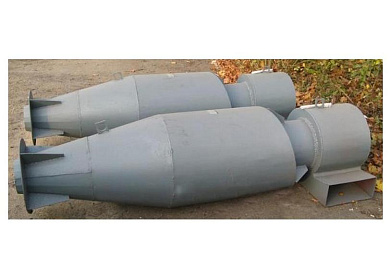

Циклон ЦН-15У-600

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наличии

Сравнить

Отложить

Артикул: -

(0)

Циклон ЦН-15У-600 применяется для отделения разных мелких частиц, в том числе и пыли, от газовоздушных смесей в процессе перемещения различных сыпучих материалов и летучей золы.

Характеристики

Производительность по воздуху: 3600 м³/ч
Диаметр: 600 мм
Высота: 1986 мм
Входной патрубок: 396x156 мм
Масса: 147 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМЕЧАНИЕ: цены на циклоны ЦН-15У даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

Условные обозначения типоразмера одиночного и группового циклонов

ЦН – циклон НИИОгаза;
15 – угол наклона входного патрубка относительно горизонтали (град.);
П, Л – «Правое» («Левое») вращение газа; число после тире (600) – внутренний диаметр цилиндрической части циклона (мм);
следующая цифра (1) – количество циклонов в группе;
У – с камерой очищенного газа в виде «улитки»;
С – с камерой очищенного воздуха в виде сборника;
П – пирамидальная форма бункера.

Циклон ЦН-15У-600 применяется для отделения разных мелких частиц, в том числе и пыли, от газовоздушных смесей в процессе перемещения различных сыпучих материалов и летучей золы. Широко применяется в промышленных отраслях, в сфере сельского хозяйства и в пищевом производстве.

Массовая концентрация пыли в очищаемом газе, г/м³ – 250 для слабо-слипающейся пыли не более 1000, для средне-слипающейся пыли 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м?) не более 5 (500).

Коэффициент гидравлического сопротивления циклонов:

для одиночного исполнения - 147
для группового исполнения: c «улиткой» - 175, со сборником – 182

Оптимальная скорость в циклоне 3,5 м/сек.

Циклон ЦН-15У-600 - техническое обслуживание

Уровень пыли не должен превышать уровень плоскости во время работы циклона. Эта специальная плоскость расположена на расстоянии 0,5 диаметра от крышки бункера циклона. Непрерывная выгрузка пыли и регулярный техосмотр обеспечат эффективную и качественную работу устройства.

Более подробную информацию о Циклонах ЦН-15У смотрите ЗДЕСЬ!

Циклоны ЦН-15У без улитки и Циклоны ЦН-15У с улиткой

D мм	H мм	a_xb мм
600	1986	396x156

Характеристики
№ Циклона	ЦН-15У-600
Производительность по воздуху	3600 м³/ч
Диаметр	600 мм
Высота	1986 мм
Масса	147 кг
