Циклон ЦН-15У-700

7 084 грн. за шт

В наличии

Купить в 1 клик

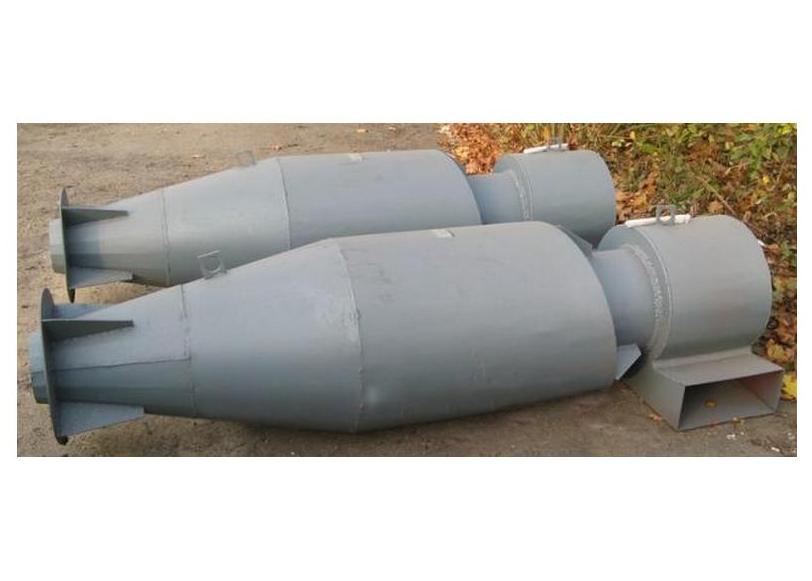

Циклон ЦН-15У-700

Сравнить

Отложить

Артикул: -

(0)

Циклон ЦН-15У-700 применяется с целью очищения газовоздушных смесей от различных мелкодисперсных частиц в процессе перемещения летучей золы и различных сыпучих материалов.

Характеристики

Производительность по воздуху: 4800 м³/ч
Диаметр: 700 мм
Высота: 2317 мм
Входной патрубок: 462x182 мм
Масса: 200 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМЕЧАНИЕ: цены на циклоны ЦН-15У даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

Условные обозначения типоразмера одиночного и группового циклонов

ЦН – циклон НИИОгаза;
15 – угол наклона входного патрубка относительно горизонтали (град.);
П, Л – «Правое» («Левое») вращение газа; число после тире (700) – внутренний диаметр цилиндрической части циклона (мм);
следующая цифра (1) – количество циклонов в группе;
У – с камерой очищенного газа в виде «улитки»;
С – с камерой очищенного воздуха в виде сборника;
П – пирамидальная форма бункера.

Циклон ЦН-15У-700 применяется с целью очищения газовоздушных смесей от различных мелкодисперсных частиц в процессе перемещения летучей золы и различных сыпучих материалов. Это устройство широкое используется, в различных сферах промышленности и сельского хозяйства, а также в пищевом производстве.

Массовая концентрация пыли в очищаемом газе, г/м³ – 250 для слабо-слипающейся пыли не более 1000, для средне-слипающейся пыли 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м?) не более 5 (500).

Коэффициент гидравлического сопротивления циклонов:

для одиночного исполнения - 147
для группового исполнения: c «улиткой» - 175, со сборником – 182

Оптимальная скорость в циклоне 3,5 м/сек.

Циклон ЦН-15У-700 - техническое обслуживание

Циклону необходим периодический техосмотр. Во время работы агрегата уровень пыли не должен превышать уровень плоскости, которая расположена на 0,5 диаметра от крышки бункера циклона, поэтому необходимо обеспечивать непрерывную выгрузку пыли.

Более подробную информацию о Циклонах ЦН-15У смотрите ЗДЕСЬ!

Циклоны ЦН-15У без улитки и Циклоны ЦН-15У с улиткой

D мм	H мм	a_xb мм
700	2317	462x182

Характеристики
№ Циклона	ЦН-15У-700
Производительность по воздуху	4800 м³/ч
Диаметр	700 мм
Высота	2317 мм
Масса	200 кг
