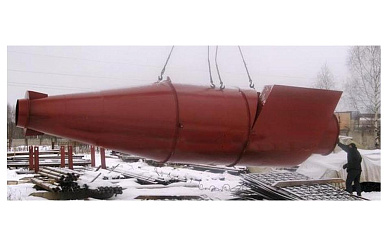

Циклон ЦН-24-2000

ПРИМЕЧАНИЕ: цены на циклоны ЦН-24 даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

Условные обозначения типоразмера одиночного и группового циклонов

• ЦН – циклон НИИОгаза;
• 24 – угол наклона входного патрубка относительно горизонтали (град.);
• П, Л – «Правое» («Левое») вращение газа; число после тире (2000) – внутренний диаметр цилиндрической части циклона (мм);
• следующая цифра (1) – количество циклонов в группе;
• У – с  камерой очищенного газа в виде «улитки»;
• С – с камерой очищенного воздуха в виде сборника;
• П – пирамидальная форма бункера.

Циклон ЦН-24-2000 – мощный пылеуловитель, агрегат предварительной очистки. Эту модель используют для очищения газовоздушных масс от разного характера пылей. В условиях, которые не требуют высокого качества очистки воздуха, наиболее рентабельно использовать ЦН-24-2000. Следовательно его применяют на разных промышленных объектах в качестве агрегата первой ступени очистки в аспирационных системах, что явлется наиболее эффективным и целесообразным. Также данные устройства можно применять в системах пневмотранспорта как разгрузочные аппараты.

Рекомендуется приваривать дополнительные металлические листы в местах, более всего подверженных износу (во входной и нижней частях корпуса), для того, чтобы обеспечить Циклонам ЦН-24-2000 наиболее оптимальные рабочие условия и продлить срок их службы. Не рекомендуется использовать для транспортировки абразивной пыли циклоны с диаметром, меньшим 800 мм.

Массовая концентрация пыли в очищаемом газе, г/м³ – 250 для слабослипающейся пыли не более 1000, для среднеслипающейся пыли 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м?) не более 5 (500).

Коэффициент гидравлического сопротивления циклонов:

• для одиночного исполнения – 80
• для группового исполнения: c «улиткой» - 90

Оптимальная скорость в циклоне 4,5 м/сек.

Циклон ЦН-24-2000 - техническое обслуживание

Необходим периодический полный осмотр всей системы. Важен контроль над уровнем пыли. Он не должен превышать уровень плоскости, который находится на расстоянии половины диаметра от крышки бункера. Поскольку процесс работы прибора не полностью автоматичен, следует периодически выгружать пыль.

Более подробную информацию о Циклонах ЦН-24 смотрите ЗДЕСЬ!

Циклоны ЦН-24 без улитки и Циклоны ЦН-24 с улиткой

D мм	H мм	axb мм
2000	8620	2220x520
