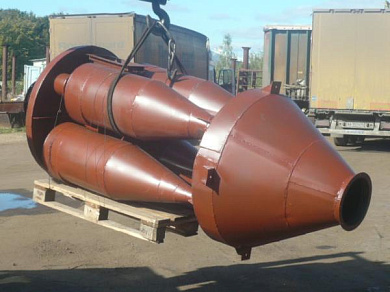

Циклон СЦН-40-1200

20ПРИМЕЧАНИЕ: цены на циклоны СЦН-40 даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно). Цены на групповые циклоны смотрите ниже в таблицах.

Условные обозначения типоразмера одиночного и группового циклонов

• С - спиральный;
• ЦН – циклон НИИОгаза;
• 40 – угол наклона входного патрубка относительно горизонтали (град.);
• П, Л – «Правое» («Левое») вращение газа; число после тире (1200) – внутренний диаметр цилиндрической части циклона (мм);
• следующая цифра (2) – количество циклонов в группе;

Циклон СЦН-40-1200 относят к виду циклонов-фильтров, которые используют в отраслях промышленности абсолютно разных направлений. Эти установки столь эффективны, что не нуждаются в дополнительных фильтрах тонкой очистки и благодаря качеству работы и получили свое классификационное название. СЦН-40-1200 – универсальны, они способны максимально устранить не только пыль обычных размеров, но даже и мелкодисперсные пылевые фракции.

Батарейная установка, сооруженная из одинаковых моделей, имеет эффективность в разы превышающую результаты работы единичного циклона, а степень очистки, осуществленной с помощью такого сооружения, будет почти идентичной степени очистки циклонов с фильтрами тонкой очистки. Такие фильтры монтируют на СЦН-40-1200 в исключительных случаях, поскольку и сам циклон является наиболее высококачественным и высокоэффективным среди аналогов, а батарейные соединения, естественно, еще лучше справляются с поставленными заданиями.

Циклон СЦН-40-1200 известен устойчивостью к различного рода деформациям корпуса благодаря сверхтвердому металлу, из которого он изготовлен, а также надежностью, он имеет значительно больший эксплуатационный термин в сравнении с аналогичными циклонами. Кроме вышеупомянутых преимуществ, СЦН-40-1200 используется и как пылеуловитель для частиц с повышенной абразивностью. Именно с этой целью созданы были разные вариации сборки циклонов: в данном случае Вам необходим циклон не в стандартном исполнении, а с утолщенного металла.

Циклон СЦН-40-1200 - техническое обслуживание

Очень важно в процессе работы циклона следить за тем, чтобы уровень пыли не превышал уровень плоскости, расположенной на 0,5 диаметра от крышки бункера циклона и за герметичностью выгружных устройств, так как их негерметичность при наличии в бункере давления выше, чем атмосферное, ведёт к крайне нежелательному выбросу пыли в окружающую среду. С этой целью нужно непрерывно выгружать пыль, осуществлять регулярные техосмотры.

Более подробную информацию о Циклонах СЦН-40 смотрите ЗДЕСЬ!

Циклоны СЦН-40 – все модели

Циклоны СЦН-40 в групповом исполнении

Циклон СЦН-40-1200х4 - схема размеров

Таблица установочных размеров группы из 4-х циклонов СЦН-40-1200

D мм	D1 мм	D2 мм	D3 мм	Н мм	Н1 мм	Н2 мм	Н3 мм	Н4 мм	Н5 мм	H6 мм	L1 мм	L2 мм	L3 мм
1200	920	2470	300	8480	6904	6261	1680	984	922	2536	2682	394	456
