Описание, потолочный диффузор Kvadra 300:
Диффузоры Kvadra применяют в качестве приточно-вытяжного устройства для перемещения теплого или холодного воздуха в помещениях разного назначения, например в магазинах, офисах.
Конструкция, диффузор Kvadra 300 Systemair:
В конструкцию диффузора Kvadra входит гальванизированные квадратный корпус с квадратной муфтой соединительной и лицевая пластина, которые изготовлены из стали листовой. Оцинкованный переходник KRC с перфорированной пластиной для равномерного распределения давления воздуха. С помощью этого переходника диффузор Kvadra может быть подключен к круглому воздуховоду. Переходник KRC крепится с помощью сжатых пружинок. Диффузор Kvadra окрашен порошковой краской белого цвета.
Технические характеристики, потолочный диффузор Kvadra 300:
KVADRA |
|||||||||||||||
|
|||||||||||||||
Размер |
KVADRA |
KRC |
PER |

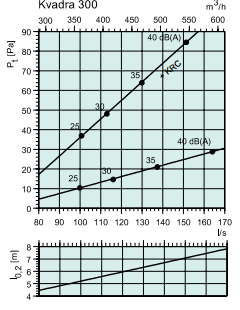

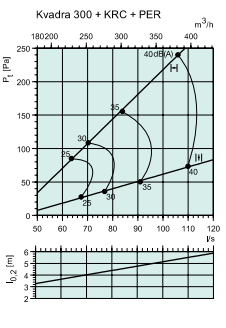

Расход воздуха (м3/ч, л/с) и длина струи I0,2 (м) |
?Pt -Падение давления (Па) |
||||||||||
300 |
6542 |
6532 |
6525 |
|
|
|
|
5 |
6 |
8 |
|
|
9 |
20 |
30 |
м3/ч |
100 |
150 |
200 |
275 |
350 |
475 |
600 |
725 |
1075 |
20-25 |
30 |
35-40 |
|||
л/с |
28 |
42 |
56 |
76 |
97 |
132 |
167 |
201 |
299 |
ДБ(А) |
Размеры, диффузор Kvadra 300 Systemair, мм
|
|||
|
?A |
?B |
?C |
KRC-300 |
248 |
295 |
90 |
Размеры KRC, мм
|
|||
|
?D |
?I |
H |
KRC-300 |
248 |
295 |
90 |
Размеры PER, мм
|
||||||
|
0D1 |
0D2 |
C |
E |
F |
G |
PER 125-160 |
124 |
162 |
360 |
250 |
47 |
210 |
PER 160-200 |
159 |
202 |
450 |
300 |
47 |
280 |
PER 200-250 |
199 |
252 |
500 |
350 |
47 |
305 |
PER 250-315 |
249 |
317 |
565 |
450 |
47 |
330 |
Снижение уровня шума, ?L (дБ) |
||||||||
Октавные полосы частот, Гц |
||||||||
с/без KRC |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
Kvadra-300 |
21 |
11 |
7 |
2 |
0 |
1 |
2 |
2 |
с KRC + PER |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
Kvadra-300 |
18 |
12 |
15 |
15 |
10 |
10 |
12 |
11 |
Уровень звуковой мощности, Lw
Lw (dB) = LpA + Kok (LpA = из графика Kok = из таблицы)
Корректирующий коэффициент Kok |
||||||||
Октавные полосы частот, Гц |
||||||||
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
Kvadra-300 |
9 |
3 |
9 |
1 |
-4 |
-10 |
-19 |
-23 |
с KRC |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
Kvadra-300 |
11 |
3 |
6 |
0 |
-1 |
-5 |
-19 |
-20 |
с KRC + PER |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
Kvadra-300 |
12 |
8 |
4 |
0 |
-1 |
-7 |
-12 |
-12 |
Toleranz |
±6 |
±3 |
±2 |
±2 |
±2 |
±2 |
±3 |
±4 |
Монтаж, диффузор Kvadra 300:
Потолочные диффузоры Kvadra монтируются прямо к воздуховоду крепежными шурупами или заклепками. При монтаже диффузора с камерой статического давления, необходимо, чтобы прямой участок воздуховода от камеры был не менее четырех диаметров воздуховода.
Дополнительно к диффузору Kvadra прилагается камера распределения статического давления PER, клапан Kvadra-R1 и переходник на круглый воздуховод KRC.
|
|
|
|
|
