Диффузор Systemair Sinus BR 200

Диффузор Systemair Sinus BR 200
SYSTEMAIR
    2 455 грн. за шт
    В наличии
    Купить в 1 клик
    Диффузор Systemair Sinus BR 200
    Имя*
    Телефон*
    Email
    Сообщение
    Код с картинки*
    CAPTCHA
    Артикул: -
    (0)
    Характеристики
    Производитель SYSTEMAIR
    ПроизводствоШвеция

    Описание, приточный диффузор Sinus BR 200:

     Диффузоры Sinus BR применяют для подачи холодного воздуха в помещениях разного назначения.

    • Sinus BR – подсоединение воздуховода сзади;
    • высокая эффективность подачи воздуха при большом давлении;
    • возможность регулировки направления потока воздуха соответственно требованиям пользователя при сохранении показателей уровня шума, давления и расхода воздуха;
    • многовариантность направленности сопел диффузора Sinus BR;
    • максимальный перепад температур 14?С;
    • простой в обслуживании;
    • возможно применение в вытяжных системах;
    • оптимальный уровень цена/качество.

    Конструкция, диффузор Sinus BR 200 Systemair:

     Оцинкованная прямоугольная передняя пластина с перфорацией  сделана из стали листовой. Ее покрытие – порошковая краска белого цвета RAL 9010-80. На ней установлены сопла диаметром 35 мм. Лицевая пластина легко снимается при нажатии на верхнюю кромку. Диффузор Sinus BR/BS оснащен воздухораспределительной камерой, в состав которой входит клапан, что регулирует подачу воздуха. Еще камера оснащена фланцами для удобного подсоединения к воздуховоду. Соединительный диаметр – 100-200 мм.

    Технические характеристики,  приточный диффузор Sinus BR 200:

    Sinus-BR

     SinusBS

    Размер

    Арт

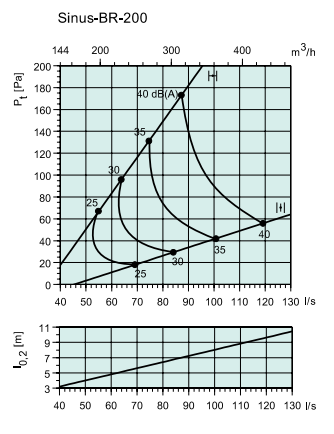

    Расход воздуха (м3/ч, л/с) и длина струи I0,2 (м)

    ?Pt - Падение давления (Па)

    200

    6738







    5

    7

    10

    15

    31

    58

    м3/ч

    80

    120

    160

    235

    310

    435

    20-25

    30

    35-40

    л/с

    22

    33

    44

    65

    86

    121

    ДБ(А)

    Размеры, приточный диффузор Sinus BR 200, мм

    SinusBR

    Sinus

    A

    B

    C

    D

    I х J Размер

    E

    F

    H

    монтаж.отверстия

    BR-200

    500

    199

    307

    221

    504x204

    544

    249

    38

    Акустические характеристики, диффузор Sinus BR Systemair

    Снижение уровня шума, ДL (дБ)

    Октавные полосы частот, Гц

    Sinus

    63

    125

    250

    500

    1k

    2k

    4k

    8k

    BR-200

    20

    12

    7

    6

    1

    2

    3

    5

    Уровень звуковой мощности, Lw

    Lw (dB) = LpA + Kok (LpA = из графика Kok = из таблицы)

    Корректирующий коэффициент Kok

    Октавные полосы частот, Гц

    Sinus

    63

    125

    250

    500

    1k

    2k

    4k

    8k

    BR-200

    10

    -1

    4

    2

    -3

    -9

    -11

    -13

    Toleranz

    ±4

    ±2

    ±2

    ±1

    ±3

    ±4

    ±6

    ±8

    Монтаж, диффузор Sinus BR 200:

     Камера устанавливается в отверстия в стене, при этом ее стороны должны быть заподлицо со стеной или быть утоплены на глубину 62 мм.
