Диффузор Systemair Sinus BS 100
Описание, приточный диффузор Sinus BS 100:
Диффузоры Sinus BR/BS применяют для подачи холодного воздуха в помещениях разного назначения.
- Sinus BS – подсоединение воздуховода сбоку;
- высокая эффективность подачи воздуха при большом давлении;
- возможность регулировки направления потока воздуха соответственно требованиям пользователя при сохранении показателей уровня шума, давления и расхода воздуха;
- многовариантность направленности сопел диффузора Sinus BS;
- максимальный перепад температур 14?С;
- простой в обслуживании;
- возможно применение в вытяжных системах;
- оптимальный уровень цена/качество.
Конструкция, диффузор Sinus BS 100 Systemair:
Оцинкованная прямоугольная передняя пластина с перфорацией сделана из стали листовой. Ее покрытие – порошковая краска белого цвета RAL 9010-80. На ней установлены сопла диаметром

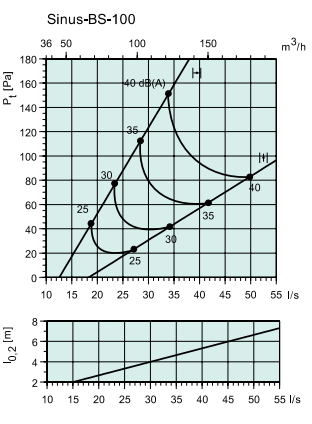

Технические характеристики, приточный диффузор Sinus BS 100:
Sinus-BS | ||||||||||
| ||||||||||
Размер | Арт | Расход воздуха (м3/ч, л/с) и длина струи I0,2 (м) | ?Pt - Падение давления (Па) | |||||||
100 | 6731 | 3 | 4 | 100 | 6731 | 3 | 4 | 100 | 6731 | 3 |
м3/ч | 80 | 120 | 160 | 235 | 310 | 435 | 20-25 | 30 | 35-40 | |
л/с | 22 | 33 | 44 | 65 | 86 | 121 | ДБ(А) | |||
Размеры, приточный диффузор Sinus BS 100, мм
| ||||||||
Sinus | A | B | C | D | I х J Размер | E | F | H |
монтаж.отверстия | ||||||||
BS-100 | 500 | 199 | 227 | - | 504x204 | 544 | 249 | 38 |
Акустические характеристики, диффузор Sinus BS 100 Systemair:
Снижение уровня шума, ДL (дБ) | ||||||||
Октавные полосы частот, Гц | ||||||||
Sinus | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k |
BS-100 | 21 | 17 | 12 | 8 | 3 | 4 | 4 | 5 |
Уровень звуковой мощности, Lw
Lw (dB) = LpA + Kok (LpA = из графика Kok = из таблицы)
Корректирующий коэффициент Kok | ||||||||
Октавные полосы частот, Гц | ||||||||
Sinus | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k |
BS-100 | 13 | 2 | 6 | 1 | -2 | -8 | -13 | -13 |
Toleranz | ±4 | ±2 | ±2 | ±1 | ±3 | ±4 | ±6 | ±8 |
Монтаж, диффузор Sinus BS 100:
Камера устанавливается в отверстия в стене, при этом ее стороны должны быть заподлицо со стеной или быть утоплены на глубину
