Описание, вихревой диффузор VVKN 300:
Диффузоры VVKN потолочные применяют в качестве приточно-вытяжного устройства для перемещения теплого или холодного воздуха в помещениях с высокими потолками.
Конструкция, диффузор VVKN 300 Systemair:
Диффузор вихревой VVKN представляет собой квадратную стальную переднюю панель с лопатками, размещенными по кругу. Диффузор покрыт порошковой краской RAL 9010. Лопатки установлены неподвижно и формируют поток, который движется по спирали. Благодаря форме и расположению лопаток, поток при контакте с ними разбивается на на мелкие струи и распределяется по всему помещению, тем самым быстро выравнивает температуру окружающей среды.

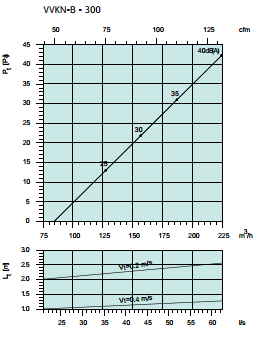

Технические характеристики, вихревой диффузор VVKN 300:
|
||||||||||||
Размер |
VVKN-B-S |
VVK |
Расход воздуха (м3/ч, л/с) и длина струи I02 (м) |
?Pt Падение давления (Па) |
||||||||
300 |
40617 |
41073 |
2 |
2 |
2 |
|
|
|
|
5 |
19 |
34 |
м3/ч |
100 |
150 |
200 |
275 |
350 |
450 |
650 |
20-25 |
30 |
35-40 |
||
л/с |
28 |
42 |
56 |
76 |
97 |
125 |
181 |
ДБ(А) |
Размеры, диффузор VVKN 300 Systemair, мм
|
||||
VVKN |
X |
?D |
K |
H1 |
300 |
296 |
158 |
290 |
270 |
Монтаж, диффузор VVKN 300:
Вихревые диффузоры VVKN монтируются к камере статического давления винтом центральным, который расположен в центре лицевой панели.
Дополнительно к диффузору VVKN прилагается камера распределения статического давления VVK.
|
|
|
|
|
