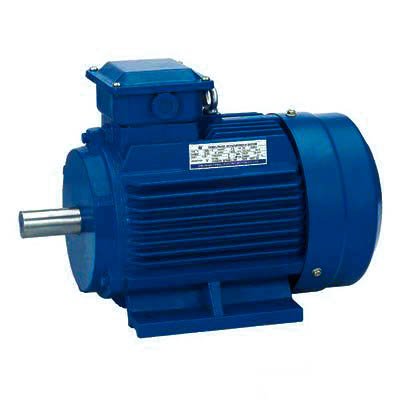

Электродвигатель АИР 180 М8 (АИР180М8 электродвигатели с 15 кВт 750 об/мин)

АИР 180 М8 – электродвигатель общего назначения, который изготавливают по ТУ РБ-05755950-420-93. Этот двигатель из серии трехфазных асинхронных с короткозамкнутым ротором. Привязка параметров конструкции к мощности в соответствии с ГОСТ 28330.

Условное обозначение электродвигателя АИР180М8:
АИ – серия двигателей асинхронных которые разработаны в рамках соглашения «Интерэлектро», взаимозаменют предыдущие серий электродвигателей А, АД, АДМ, 4А, 5А, 5АМУ, 4АМУ, АМУ;
Р – привязка конструктивных размеров двигателя к мощности согласно РС 3031-71;
180 – конструктивный параметр, высота оси вала электродвигателя относительно станины, в  мм;
M – типоразмер станины электродвигателя, второй (S,M,L);
8 – количество полюсов статора.

Технические характеристики асинхронных двигателей АИР 180 М8:
     Общепромышленная (базовая) модель данного асинхронного двигателя изготовляется с следующими техническими характеристиками:
режим работы – S1 ( длительный);
способ охлаждения – ІСО 141;
климатическое исполнение – У3;
степень защиты –  IP 54;
уровень звукового давления – 63 дБА;
уровень звуковой мощности – 74 дБ;
уровень вибрации – категория N;
виброскорость – 1,8 мм/с;
сервис фактор – 1,15;
материал подшипникового щита – литый чугун;
средняя наработка на отказ – 20 000 ч;
конструкция по способу монтажа – IM 1081;
D_Вала (диаметр вала) – 55 мм;
материал вала – стальной прокат;
материал корпуса – алюминиевый сплав/ литый чугун;
тип корпуса коробки вводов – КЗ1;
класс изоляции обмотки – «F»;
материал обмотки – провод медный обмоточный типа ПЭТФ;

Конструктивные исполнения по способу монтажа АИР180М8:
    Существует три основных универсальных конструкции по способу монтажа:
IM 1081 – установка электродвигателя с помощью лап;
IM 3081 – установка электродвигателя с помощью присоединительного фланца;
IM 2081 – установка электродвигателя комбинированная, и с помощью лап, и с помощью фланца.

Электрические параметры и масса электродвигателя АИР 180 М8:

Степень защиты асинхронных двигателей АИР180М8:

(актуально для электродвигателей А180M8, 4А180M8, 5А180M8, АД180M8, АДМ180M8, 5АМУ180M8, АМУ180M8)

       Степень защиты электродвигателей установлена в ГОСТ 17494, а характеристики степеней защиты и их обозначения регламентируются ГОСТ 14254. В соответствии с этим нормативным документом оболочки двигателей подразделяют по степени защищенности от попадания внутрь твердых и жидких веществ. IP – International Protection, обозначение системы классификации степеней защиты. Первая цифра в обозначении это степень защиты от твердых частиц, вторая – от влаги или воды.
   Для асинхронных двигателей серии АИР в предусмотрено два вида степени защитыІР54 (базовая модель) и ІР55 (под заказ).
Первая цифра   5 – обозначает степень защиты от пыли, попадание пыли не предотвращено полностью, но попавшая пыль не может нарушить роботу электродвигателя.
Вторая цифра    4 – защита от брызг воды. При попадании на электродвигатель брызг воды в любом направлении, они не оказывают вредного воздействие.
                               5 – защита от струй воды. При попадании струй воды на электродвигатель в любом направлении они не оказывают вредного воздействия.

Взаимозаменяемость двигателей АИР 180 М8:
