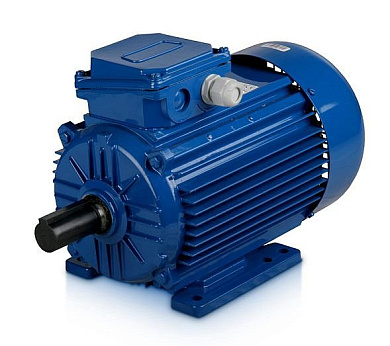

Электродвигатель 30 кВт АИР200L6 | АИР 200 L6

Электродвигатель АИР 200 L6 (АИР200L6 электродвигатели с 30 кВт, 1000об/мин).

    АИР 200 L6 – данный мотор принадлежит к серии электродвигателей общепромышленных, которые изготавливают по ТУ РБ-05755950-420-93. АИР 200 L6 трехфазный асинхронный мотор с короткозамкнутым ротором, характерен привязкой мощности к конструктивным параметрам.

Условное обозначение асинхронных двигателей АИР200L6:

АИ – серия электродвигателей асинхронных, которые разработаны рамках соглашения «Интерэлектро», взаимозаменют  серии электромоторов 5А, 4А, АДМ, АД,А.
Р – привязка мощности электродвигателя к конструктивным параметрам согласно РС 3031-71.
200 – высота оси вала электромотора, основной параметр конструкции, в  мм.
L – третий типоразмер станины электромотора, (S,M,L);
6 – количество полюсов статора.

Технические характеристики трехфазных электродвигателей АИР 200 L6.

 Базовая модель этого электродвигателя имеет такие технические данные:
охлаждения способом – ІСО 141;
категория размещения и климатическое исполнение – У3;
степень защиты – IP 54;
наработка на отказ – 20 000 ч;
способ монтажа – IM 1081;
длительный режим работы – S1;
изоляция обмотки – класс «F»;
обмотка – провод типа ПЭТФ, медный, обмоточный;
щит подшипников – литый чугун;
DВала(диаметр вала) – 60 мм;
вал –прокатстальной;
корпуса –чугунлитый;
коробка вводов – тип КЗ1;
уровень давления звука – 64дБА;
уровень мощности звука – 75 дБ;
скорость вибрации – 1,8 мм/с;
категория уровня вибрации – N;
сервис фактор – 1,1.

Исполнения по способу монтажа электромоторов АИР200L6.

Основные конструкции по способу монтажа:
IM 1081 – конструкция электромотора на лапах;
IM 2081 – конструкция электромотора комбинированная, и с лапами, и с фланцем;
IM 3081 – конструкция электромотора с присоединительным фланцем.

Электрические параметры и масса трехфазных электродвигателей АИР 200 L6.

Взаимозаменяемость двигателей АИР 200 L6.
