Электродвигатель 37 кВт АИР200М4 | АИР 200 М4

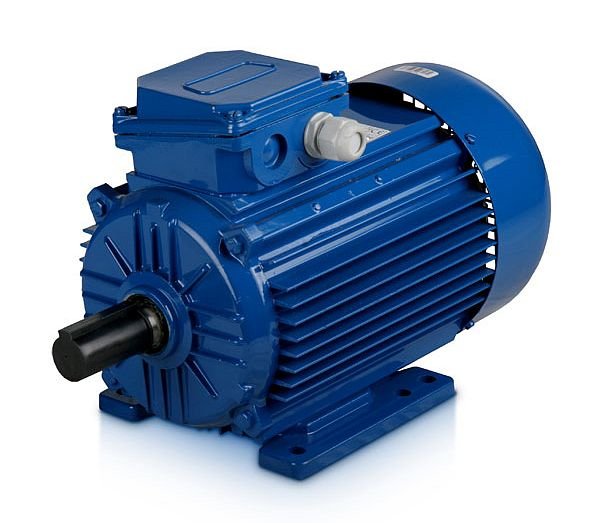

Электродвигатель АИР 200 М4 (АИР200М4 электродвигатели 37 кВт, 1500 об/мин).

    АИР 200 М4 – асинхронный трехфазный электромотор с короткозамкнутым ротором. Данный двигатель АИР 200 М4 принадлежит к линейке общепромышленного назначения, которые изготавливаются по ТУ РБ-05755950-420-93. Эта серия характеризируется  привязкой конструктивных параметров к  мощности агрегата.

Условное обозначение электродвигателя АИР 200 М4:

АИ – серия моторов,  разработанных в соответствии с соглашением «Интерэлектро», которые взаимозаменют серии двигателей АДМ, АД, 4А, А, 5А.
Р – привязка элементов конструкции двигателя к мощности согласно РС 3031-71.
200 – конструктивный параметр, высота оси вала относительно станины, в мм.
M – средний типоразмер станины, (S,M,L);
4 – количество полюсов статора электродвигатель АИР200М4.

Технические данные асинхронных двигателей АИР200М4.

Модель базового исполнения трехфазного электродвигателя 37 кВт АИР200М4 имеет следующие технические данные:
система охлаждения – ІСО 141;
климатическое исполнение и категория размещения двигателя АИР 200 М4 – У3;
степень защиты – IP 54;
наработка на отказ – 20 000 ч;
конструкция монтажной части – IM 1081;
режим работы – длительный (S1);
изоляция класса– «F»;
обмотка – обмоточный медный провод типа ПЭТФ;
щит подшипников– литый чугун;
DВала(диаметр вала) – 60 мм;
вал – стальной прокат;
корпус –литый чугун;
коробка вводов типа – КЗ1;
давление звука – 76дБА;
мощность звука – 87 дБ;
скорость вибрации – 1,8 мм/с;
уровень вибрации – N;
сервис фактор – 1,1.

Конструктивные исполнения по способу монтажа электродвигателя АИР200М4.

    Основные конструкции по способу монтажа:
IM 1081 – конструкция электродвигатель на лапах;
IM 3081 – конструкция электродвигатель с присоединительным фланцем;
IM 2081 – конструкция электродвигатель комбинированная, и с лапами, и с фланцем.

Электрические параметры и масса электромотора АИР 200 М4.

 Взаимозаменяемость двигателя АИР200М4.
