HKV-T

Коллекторы для теплого пола являются достаточно затратными, но ключевыми элементами всей системы отопления.

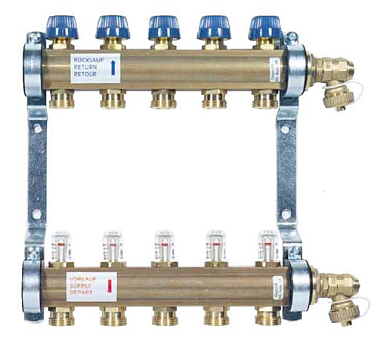

Коллекторы для теплого пола  HKV-T используются, чтобы распределять и регулировать водяные потоки в кольцах низкотемпературных систем отопления. Две латунные профилированные трубы, которые смонтированы на звукоизолирующих консолях, являются основной составляющей коллектора для теплого пола (согласно DIN 4109). Так же коллектор имеет  датчики моментального расхода на подающем трубопроводе и комбинированные балансировочные и термостатические вентили на обратном.

Датчики расхода, которые устанавливаются на подающем трубопроводе градуированы в литрах в минуту и позволяют обеспечить легкую балансировку колец. При заполнении системы датчики однократно заполняются водой, поэтому не загрязняются и не выходят из строя. Чтобы устанавливать электроприводы (HEIMEIER-cовместимые с ходом штока 11,8 мм), на термостатических вентилях предусмотрена резьба М 30х1,5.

Подающий и обратный трубопроводы имеют ниппели, чтобы можно было подключать трубы посредством евроконусов с резьбой ¾”. В комплект входят концевые вентили, которые имеют плоские уплотнительные кольца, и поэтому легко монтируются с любой стороны коллектора. Они предназначаются для дренажа и выпуска воздуха.

Для того, чтобы гарантировать качество и долговечность своих устройств, компания Watts проверяет в заводских условиях весь произведенный товар на функционирование и герметичность уплотнений.

Монтаж

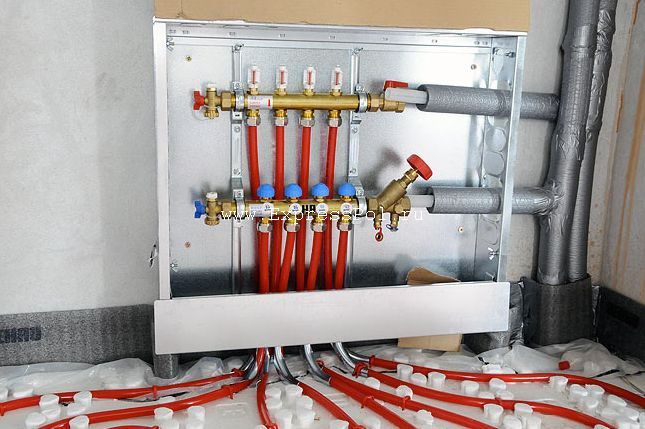

Благодаря тому, что коллектор для теплого пола имеет плоские уплотнительные кольца и компактное исполнение, монтировать коллектор очень легко, даже если на лицо явный дефицит пространства. Коллектор устанавливается в коллекторный шкаф, который имеет глубину от 90 мм.

Концевые вентили, шаровые краны, подмешивающие модули (Isotherm, FWR 1”) могут быть установлены как слева, так и справа.

Когда температура теплоносителя опускается ниже 20 С, необходимо учесть, что может появиться конденсат.  Желательно применять жидкости специального состава (антифриз), если предвидется, что система будет иметь температуру носителя ниже 0С.

Комплект поставки ƒ

Комплект поставки коллектора для теплого пола HKV-T состоит из следующих элементов:

• Коллектор с подающим и обратным трубопроводами из латунного профиля с интегрированными датчиками расхода и балансировочными и термостатическими вентилями, собранные на консолях ƒ

• 2 наконечника для развоздушивания и дренажа ƒ

• 2 редукционных перехода 1 х 1/2" c плоскими уплотнительными кольцами ƒ

• Наклейки для обозначения колец ƒ

• 4 шурупа с дюбелями для крепления коллектора ƒ

• 1 ключик для настройки балансировочных вентилей
