ВКПФ 4Е 400х200

Описание модели центробежного канального вентилятора Вентс ВКПФ 4Е 400х200 (Vents VKPF 4Е 400x200)

ВЕНТС ВКПФ 4Е 400х200 – условные обозначения

• ВЕНТС – компания производитель;
• ВКПФ – серия вентилятора;
• 4 – количество полюсов;
• Е – однофазный;
• 400х200 – размер фланца (ШхВ)

Вентиляторы ВКПФ 4Е 400х200 – предназначение

Вентиляторы этого типа предназначены для использования в приточно-вытяжной системе вентиляции с воздуховодом прямоугольного сечения размером 400х200 мм. Если пространство помещения ограничено, то оптимальным решением будет купить вытяжной вентилятор данного типа.

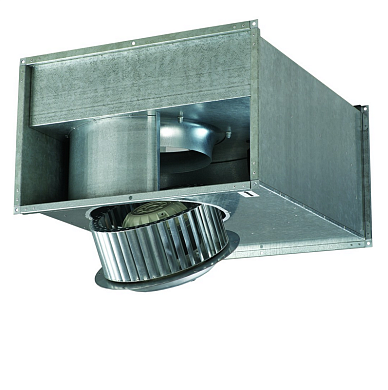

Вентилятор ВЕНТС ВКПФ  – конструкция

ВЕНТС ВКПФ 4Е 400х200 имеет оцинкованный корпус из стали, обеспечивающий защиту от механических деформаций и явлений атмосферного характера. Оцинкованная сталь является наиболее надежным материалом для данного оборудования.

Канальный вентилятор ВКПФ 4Е 400х200 – двигатель

В канальных вентиляторах ВКПФ 4Е 400х200 установлены 4-х полюсные асинхронные двигатели. Двигатель имеет внешний ротор со стальным оцинкованным рабочим колесом, у которого лопасти загнуты вперед. За счет этого центробежный вентилятор ВКПФ 400х200 имеет большую производительность и сравнительно большой перепад давления.  Защита от перегрева осуществляется с помощью термоконтактов, которые встраиваются в обмотку двигателя. Они своими выведенными клеммами подключаются к системе защиты. Срок эксплуатации вентилятора становит 40000 часов, это достигается с помощью подшипников качения, которыми снабжен двигатель. Все турбины двигателя проходят процедуру динамической балансировки, что позволяет достичь точных характеристик, низкого уровня шума и безопасности работы.

Канальный центробежный вентилятор ВЕНТС ВКПФ  – регулировка скорости

Регулировать скорость вентилятора можно с помощью:

• симисторного регулятор - при этом регулировка будет иметь плавный характер.
• автотрансформаторного регулятора - при этом регулировка будет ступенчатой.

Один регулятор может обслуживать несколько вентиляторов, но при условии, что сумма мощностей и рабочий ток будут меньше, чем значения параметров регулятора.

Схема подключения вентилятора к сети

ВКПФ 4Е 400х200 – монтаж

Вытяжной  вентилятор ВЕНТС ВКПФ 4Е 400х200 монтируется прямо в воздуховод и не требует дополнительного крепежа. Но он также и может подсоединяться с помощью гибких вставок, в этом случае монтаж производится с помощью кронштейнов, опор или подвесок. Канальный вентилятор ВКПФ 4Е 400х200 можно устанавливать в любом положении, при этом необходимо обратить внимание на направление потока воздуха, которое изображено в виде стрелки на корпусе. Установка должна быть такой, чтоб в случае необходимости был простой доступ к вентилятору. Подключение к электросети осуществляется с помощью выведенных клемм.

Монтаж вентилятора в разрыв прямоугольного канала

Более подробную информацию о вентиляторах ВЕНТС ВКПФ смотрите ЗДЕСЬ!

Пример установки вентилятора ВЕНТС ВКПФ в складском помещении
