Канальный вентилятор Ostberg LPKB 200 K-r

Канальные вентиляторы LPKB – используются в прямоугольных каналах и имеют ряд преимуществ перед продукцией фирм конкурентов. К одному из несомненных плюсов данной модели относятся их асинхронные двигатели, которые работают на основе внешнего ротора, а так же уплотненные подшипники, благодаря чему канальные вентиляторы Ostberg способны прослужить гораздо дольше, чем любые другие аналогичные модели. Также к плюсам относится надежный и прочный корпус, который изготавливается на основе специальной гальванизированной стали.

Размеры вентилятора

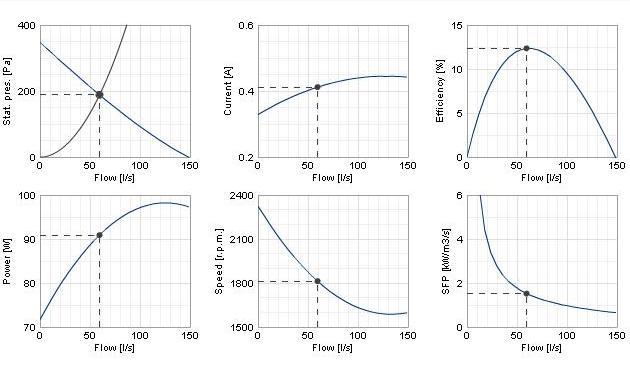

Аэродинамически характеристики вентилятора

Установка

Канальные вентиляторы Ostberg рассчитаны на установку в любом положении.

Регулирование скорости

Скорость вентилятора имеет диапазон от 0 до 100% и напрямую зависит от подаваемого напряжения. Достигнуть этого можно используя или пятиступенчатый трансформатор, или бесшаговый тиристор. Если у вас возникнет потребность подключить к одному трансформатору или тиристору сразу несколько вентиляторов, тогда вам необходимо будет проконтролировать, чтоб общая подача тока на вентиляторы не превышала номинального тока тиристора или трансформатора, в зависимости от того, к чему подводится подключение.

Защита двигателя

Каждый двигатель оборудован встроенным термоконтактом и имеет свойство автоматического перезапуска. В однофазных вентиляторах имеются встроенные термоконтакты с автоматической перезагрузкой. В трехфазные вентиляторах есть два подсоединенных вывода вмонтированного термоконтакта. Выводы термоконтактов (TW) должны подсоединяться к реле перезагрузки или к клеммам TW трансформатора VRTT или трансформатора VRDT.

Аксессуары

Кронштейн, быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.

Монтаж

• Поставка вентиляторов осуществляется в уже собранном виде, и полностью готовом к эксплуатации.
• Для подключения и монтажа желательно пригласить квалифицированных специалистов в этой области, которые будут действовать в точности согласно инструкциям.
• Параметры электроники должны в точности соответствовать спецификации изображенной на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Подключение электроники нужно выполнять в строгом соответствии согласно схемам подключения, которые приведены на клеммной коробке.
• Проследить наличие заземления вентилятора в обязательном порядке.
• Устанавливать вентилятор следует в соответствии с направлением воздушного потока.
• Монтирование вентилятора в обязательном порядке должно предусматривать последующий свободный доступ для его безопасного обслуживания.

Условия работы

• Недопустимо соединение вентилятора с дымоходом и эксплуатирование в помещениях, которые котируются, как взрывоопасные.
• Недопустимо использовать вентилятор для продуктов горения, муки, сажи, пыли и пр.
• Не рекомендуется часто выключать и включать вентилятор, так как он предназначен для непрерывной работы.

Обслуживание

Единственное, что требуется вентилятору – это регулярная очистка. Для предотвращения дисбаланса и преждевременного выхода из строя, рекомендуется проводить осмотр вентилятора и выполнять его очистку каждые полгода.

Перед обслуживанием вентилятора необходимо убедиться, что:

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора:

• Не следует использовать колющие – режущие предметы и агрессивные средства очистки.
• Необходимо следить за балансировкой рабочего колеса, чтоб не образовывались перекосы. Если после процедуры очистки вентилятор начнет издавать ненормально высокий шум, значит, есть большая вероятность, что балансировка была нарушена, и появился перекос. Это нужно исправить.
• В случае повреждения подшипников, их следует заменить.

В случае неисправности

• Проверить на исправность подачу электричества
• Обесточить вентилятор и проверить рабочее колесо на наличие блоков. Убедиться, что не задействовано автоматическое устройство защиты двигателя.
• Проверьте наличие правильного подключения конденсатора. Если после проведенной вами проверки вентелятор все равно не включается, или срабатывает устройство защиты двигателя (термоконтакт), свяжитесь и сообщите об этом поставщику.
• Если ветилятор подлежит возврату, от вас потребуется следующее – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Схемы подключения вентилятора

Шумовые характеристики вентиляторов

 L_wA_tot—общий уровень шума (дБ);

L_wA — уровень шума в октавном диапазоне (дБ);

L_pA — уровень звукового давления (дБ)от вентилятора,работающего при максимальной нагрузке в помещении с эквивалентной зоной поглощения 10 m² на расстоянии 1,4 м,что соответствует помещению объёмом 40 m³ с нормальным звукопоглощением.

Для перерасчёта величины L_pA для условий эквивалентной зоны поглощения в 20 m² и расстояния 3 м необходимо из табличного значения уровня звукового давления в окружающую среду L_pA вычесть 17 дБ.
