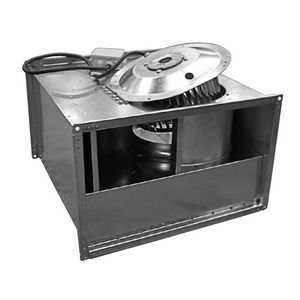

Канальный вентилятор Ostberg RK 500x300 В1

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наличии
Запрос цены
Запросить цену
Форум производителей одежды в России
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
Артикул: -
(0)

Все двигатели имеют защиту с термоконтактами. В однофазных вентиляторах имеются встроенные термоконтакты с автоматической перезагрузкой. В трехфазные вентиляторах есть два подсоединенных вывода вмонтированного термоконтакта.

Характеристики:

  • Напряжение: 230/50 В\Гц
  • Ток: 3,25 А
  • Потребляемая мощность: 690 Вт
  • Частота вращения: 1275 об\мин
  • Класс защиты: 44 IP
  • Класс изоляции: F
  • Масса: 21 кг
  • Производительность по воздуху: 1800 м3/ч
Характеристики
Производитель Ostberg
Производство Швеция

Характеристики

RK 500x300 В1

Напряжение

230/50 В\Гц

Ток

3,25 А

Потребляемая мощность

690 Вт

Частота вращения

1275 об/мин

Класс защиты

44 IP

Класс изоляции

F

Масса

21 кг

Производительность по воздуху

1800 м3/ч


Вентиляторы RK - используются в прямоугольных каналах сечением от 300х150 до 1000х500 мм, и имеют ряд преимуществ перед продукцией фирм конкурентов. К одному из несомненных плюсов данной модели относятся их асинхронные двигатели, которые работают на основе внешнего ротора, а так же утопленные подшипники, благодаря чему канальные вентиляторы Ostberg способны прослужить гораздо дольше, чем любые другие аналогичные модели. Также к плюсам относится надежный и прочный корпус, который изготавливается на основе специальной гальванизированной стали.

Размеры вентилятора

Тип

a

b

c

d

?

e

f

g

h

RK 500x300 В1

500

300

40

562

315

344

544

192

364

Канальные вентиляторы Ostberg могут монтироваться абсолютно в любом положении.

Регулирование скорости

Диапазон скорости вентилятора регулируется от 0 до 100% в зависимости от напряжения, которое подается к его питанию. Регулирование напряжения происходит за счет пятиступенчатого трансформатора, или бесшагового тиристора. В случае подключения к одному регулятору мощности сразу нескольких вентиляторов необходимо учесть общую подачу тока, которая не должна превышать потребляемый ток тиристора или трансформатора, к которому подключены вентиляторы.

Защита двигателя

Все двигатели имеют защиту с термоконтактами. В однофазных вентиляторах имеются встроенные термоконтакты с автоматической перезагрузкой. В трехфазные вентиляторах есть два подсоединенных вывода вмонтированного термоконтакта. Выводы термоконтактов (TW) должны подсоединяться к реле перезагрузки или к клеммам TW трансформатора VRTT или трансформатора VRDT.

Аксессуары

Кронштейн, быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.

Монтаж

  • Канальные вентиляторы Ostberg поставляются в собранном виде полной комплектации, и сразу готовы к использованию.
  • Подключение и монтаж вентилятора желательно осуществлять с помощью профессионала специалиста в данной области, и действовать согласно прилагающейся к вентилятору инструкции по монтажу.
  • На вентиляторе есть табличка с изображением спецификации электроники, по которой и следует ее подключать при монтаже.
  • Подключение электроники и прочих соединений должны быть выполнены в строгом соотношении с общими правилами техники безопасности.
  • На клеммной коробке приведены схемы подключения, на которые и стоит ориентироваться мастеру занимающемуся монтажом вентилятора.
  • Вентиляторы, которые имеют термоконтакт с наружными выводами, всегда должны подключаться к наружному устройству защиты двигателя.
  • Обязательно необходимо проследить наличие заземления.
  • Установка вентилятора должна учитывать воздушный поток и происходить в его направлении.
  • Обязательно нужно предусмотреть наличие свободного доступа к вентилятору для дальнейшего его обслуживания.

Условия работы

  • Вентилятор нельзя использовать во взрывоопасных помещениях и соединять с дымоходами.
  • Вентилятор нельзя использовать для прогона продуктов горения, горючих газов, сажи, пыли, муки и пр.
  • Так как вентилятор предназначен для непрерывной работы, то его частое включение и выключение не рекомендуется.

Обслуживание

Для нормальной работы вентилятору требуется регулярная очистка, которую необходимо выполнять раз в шесть месяцев. Это нужно для предотвращения дисбаланса канального вентилятора и преждевременного его выхода из строя. Регулярный осмотр и очистка значительно увеличит эксплуатационный срок аппарата.

Перед тем, как начать обслуживание канального вентилятора Ostberg нужно убедиться в следующем:

  • Подача напряжения на вентилятор должна быть прекращена, аппарат должен быть полностью обесточен.
  • Необходимо дождаться полной остановки рабочего колеса канального вентилятора.
  • Необходимо дождаться полного охлаждения рабочего колеса и двигателя.

Во время очистки вентилятора:

  • Не рекомендуется использовать агрессивные химические вещества и колюще-режущие предметы.
  • Необходимо следить за тем, чтоб рабочее колесо не образовывало перекосы и сохраняло свой баланс. При нарушении балансировки вентилятор непременно начнет издавать высокий уровень шума. Это можно исправить, отрегулировав его правильную балансировку.
  • Подшипники в случае повреждения следует заменить.

В случае неисправности

  • Если вентилятор по каким-то причинам перестал работать, первое что нужно проверить – это его питание (нормальность подачи электричества).
  • Если с подачей питания все в порядке, следует проверить, не заблокировано ли рабочее колесо и не задействована система автоматической защиты двигателя (термоконтакт). Также необходимо проверить на правильность подключение конденсатора.
  • Если проведенная вами проверка не дала результатов и вентилятор по прежнему остается внерабочем режиме, тогда вам следует связаться с поставщиком и объяснить суть проблему непосредственно представителю компании поставщика.
  • Если вы намерены вернуть вентилятор, от вас понадобится выполнение следующих условий – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Схемы подключения вентилятора

Шумовые характеристики вентиляторов

Тип вентилятора



Lpa
дБ(А)

Lwa tot

Lwa

Прямоугольный

63

250

125

500

1000

2000

4000

8000

 RK 500x300 В1

К входу

69

73

61

65

65

63

64

67

64

56

К выходу

74

78

60

64

68

71

74

70

70

60

К окружению

59

63

38

52

56

55

58

54

51

46

 LwAtot—общий уровень шума (дБ);

LwA — уровень шума в октавном диапазоне (дБ);

LpA — уровень звукового давления (дБ)от вентилятора,работающего при максимальной нагрузке в помещении с эквивалентной зоной поглощения 10 m2 на расстоянии 1,4 м,что соответствует помещению объёмом 40 m3 с нормальным звукопоглощением.

Для перерасчёта величины LpA для условий эквивалентной зоны поглощения в 20 m2 и расстояния 3 м необходимо из табличного значения уровня звукового давления в окружающую среду LpA вычесть 17 дБ.
