Канальный вентилятор Ostberg RKB 1000x500 J3

Канальные вентиляторы RKB предназначены для установки в прямоугольных каналах. Наряду с аналогичными моделями фирм конкурентов канальные вентиляторы Ostberg имеют ряд преимуществ. Одним из преимуществ, которыми обладают канальные вентиляторы Ostberg, является их совершенная конструкция с использованием новейших материалов и технологий. В каждом продукте установлен асинхронный двигатель, работающий на основе наружного (внешнего) ротора. Такие двигатели не нуждаются в периодическом охлаждении и способны работать без перерывов. Двигатель канального вентилятора фактически полностью размещен в рабочем колесе, которое за счет направленного на двигатель воздушного потока работает в качестве его охладителя. Также уплотненные подшипники и прочный корпус, изготовленный из специальной стали с гальванизированным покрытием значительно увеличивают эксплутационный срок вентиляторов Ostberg.

Размеры вентилятора

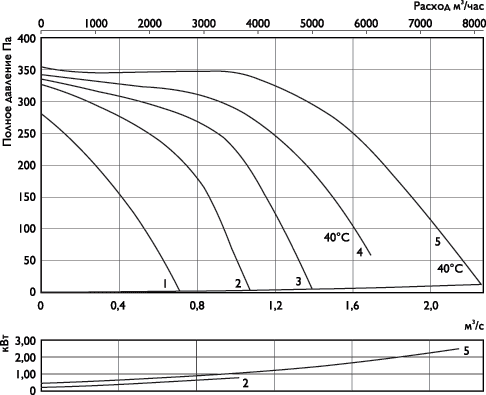

Аэродинамические характеристики вентилятора

Канальные вентиляторы Ostberg предусматривают любое положение монтажа.

Регулирование скорости

При помощи пятиступенчатого трансформатора, или бесшагового тиристора (на выбор) скорость вентилятора можно регулировать в заданном диапазоне от 0 до 100% в зависимости от подаваемого на вентилятор напряжения. Возможно подключение сразу нескольких вентиляторов к одному аппарату регулирования мощности. В этом случае нужно будет проследить, чтоб общая подача тока не превышала потребляемой энергии тиристора или трансформатора, к которому подключены вентиляторы.

Защита двигателя

Каждый двигатель канального вентилятора Ostberg оснащен термоконтактом, что обеспечивает его защиту. Однофазные вентиляторы имеют встроенный термоконтак, за счет которого происходит автоматический перезапуск при необходимости. Трехфазные вентиляторы обеспечены вмонтированными термоконтактами. Выводы термоконтактов (TW) в трехфазных вентиляторах должны подсоединяться к реле перезагрузки или к клеммам TW трансформатора VRTT или трансформатора VRDT.

Аксессуары

Кронштейн, быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.

Монтаж

• Поставка вентиляторов осуществляется в уже собранном виде, и полностью готовом к эксплуатации.
• Для подключения и монтажа желательно пригласить квалифицированных специалистов в этой области, которые будут действовать в точности согласно инструкциям.
• Параметры электроники должны в точности соответствовать спецификации изображенной на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Подключение электроники нужно выполнять в строгом соответствии согласно схемам подключения, которые приведены на клеммной коробке.
• Проследить наличие заземления вентилятора в обязательном порядке.
• Устанавливать вентилятор следует в соответствии с направлением воздушного потока.
• Монтирование вентилятора в обязательном порядке должно предусматривать последующий свободный доступ для его безопасного обслуживания.

Условия работы

• Недопустимо соединение вентилятора с дымоходом и эксплуатирование в помещениях, которые котируются, как взрывоопасные.
• Недопустимо использовать вентилятор для продуктов горения, муки, сажи, пыли и пр.
• Не рекомендуется часто выключать и включать вентилятор, так как он предназначен для непрерывной работы.

Обслуживание

Единственное, что требуется вентилятору – это регулярная очистка. Для предотвращения дисбаланса и преждевременного выхода из строя, рекомендуется проводить осмотр вентилятора и выполнять его очистку каждые полгода.

Перед обслуживанием вентилятора необходимо убедиться, что:

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора:

• Не следует использовать колющие – режущие предметы и агрессивные средства очистки.
• Необходимо следить за балансировкой рабочего колеса, чтоб не образовывались перекосы. Если после процедуры очистки вентилятор начнет издавать ненормально высокий шум, значит, есть большая вероятность, что балансировка была нарушена, и появился перекос. Это нужно исправить.
• В случае повреждения подшипников, их следует заменить.

В случае неисправности

• Проверить на исправность подачу электричества
• Обесточить вентилятор и проверить рабочее колесо на наличие блоков. Убедиться, что не задействовано автоматическое устройство защиты двигателя.
• Проверьте наличие правильного подключения конденсатора. Если после проведенной вами проверки вентелятор все равно не включается, или срабатывает устройство защиты двигателя (термоконтакт), свяжитесь и сообщите об этом поставщику.
• Если ветилятор подлежит возврату, от вас потребуется следующее – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

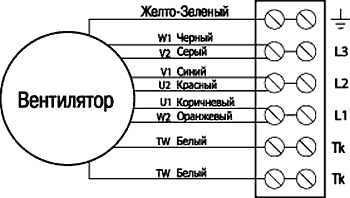

Схемы подключения вентилятора

Шумовые характеристики вентиляторов

 L_wA_tot—общий уровень шума (дБ);

L_wA — уровень шума в октавном диапазоне (дБ);

L_pA — уровень звукового давления (дБ)от вентилятора,работающего при максимальной нагрузке в помещении с эквивалентной зоной поглощения 10 m² на расстоянии 1,4 м,что соответствует помещению объёмом 40 m³ с нормальным звукопоглощением.

Для перерасчёта величины L_pA для условий эквивалентной зоны поглощения в 20 m² и расстояния 3 м необходимо из табличного значения уровня звукового давления в окружающую среду L_pA вычесть 17 дБ.
