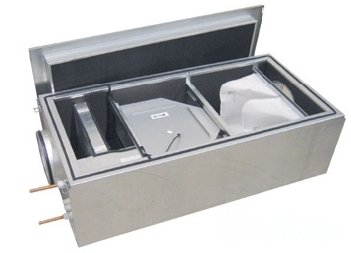

Компактные приточные установки типа SAU с регенерацией тепла – это очередная новинка на рынке климатического оборудования предоставленная всемирно-известной компанией Ostberg | Остберг. Помимо мирового имени, которым обладают вентиляторы Ostberg | Остберг, они содержат еще ряд факторов, опираясь на которые Вы сможете убедиться, что оборудование этой фирмы самое лучшее в своем роде. Вентиляционные установки SAU Остберг (Ostberg) используются для работы в помещениях маленьких объемов: квартиры, магазины, офисы, мастерские и т.д. в компактном тепло-звукоизолированном корпусе (50 мм толщина изоляции) находятся: электронагреватель, фильтр, а также имеется отсек для автоматических приборов. Выпускается два типоразмеры установок с разными выполнениями по производительности вентиляторов и мощности электронагревателей. Все установки идут с фильтрами класса ЕU4. При конструировании каждой новой модели инженерами кампании проводится тщательный анализ старых моделей, и учитываются все их несовершенства, чтобы новая модель стала более совершенной, нежели ее предшественники. Итак, о плюсах данной модели. Во-первых, каждый продукт Ostberg | Остберг работает на основе новейших асинхронных двигателей с внешним ротором. Двигатели для вентиляторов Ostberg | Остберг изготавливают такие кампании, как MES (Швеция) и EMOD (Германия). Эти кампании, давно завоевали доверие у своих клиентов, и занимают самые высокие позиции на рынке. Все двигатели надежно защищены функцией (термокнтат). За счет уникальных свойств двигателя и особенной конструкции вентиляторы Ostberg | Остберг способны работать без перерывов и не нуждаются в периодическом охлаждении. Охлаждение двигателя происходит за счет рабочего колеса, так как сам двигатель расположен на его уровне и находится под постоянным воздушным потоком во время работы вентилятора. Этот фактор освобождает Вас от беспокойства о том, что двигатель перегреется и выйдет из строя. Во-вторых, очень удобный доступ ко всем механизмам вентилятора. Этот фактор Вы сможете оценить по достоинству во время периодической чистке вентилятора и его осмотре, который рекомендуется проводить раз в каждые шесть месяцев. Прочный корпус из гальванизированной стали предает вентилятору антикоррозийные и термостойкие свойства. К тому же корпуса с таким покрытием имеют довольно привлекательный внешний вид. Уплотненные подшипники, которыми оснащены все вентиляторы Ostberg | Остберг делают механизмы более износоустойчивыми и надежными. Эти и многие другие качества, которыми обладают крышные вентиляторы Ostberg | Остберг делают продукцию кампании лучшей на рынке акклиматизационного оборудования, и свидетельствуют об высочайших эксплуатационных характеристиках.

Размеры вентилятора

Аэродинамические характеристики

Установка

Установки Остберг (Ostberg) можно устанавливать в любом удобном положении. Они без проблем крепятся к воздуховодам круглого сечения. Из-за малых размеров установок их можно устанавливать в подвесных потолках глубиной не меньше 310 мм или в проемы шириной не меньше 500 мм. При установке необходимо создать доступ для сервисного обслуживания установок и замены фильтров.

Регулировка скорости и температуры

Для контроля за работой приточной установки SAU сделан специальный управляющий модуль ACM /SAU … его составные: пульт  управления DBTA 30 и пульт щита автоматики.

Регулировка скорости установки происходит с помощью трёхступенчатого трансформатора. К трансформатору возможно подключение нескольких вентиляторов (пример, вентилятор установки и вытяжной вентилятор) при том условии, что весь рабочий ток вентиляторов не превысит номинальный ток трансформатора. Для регулировки температур входящего воздуха на выходе из установки, в зависимости от мощности нагревателя, разработан симисторный регулятор температуры Pulser.

Аксессуары

Все вентиляторы Ostberg | Остберг оснащены следующими аксессуарами: кронштейн, быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.

Монтаж

• Все поставки оборудования Ostberg | Остберг осуществляются в полной комплектации и собранном, готовом к эксплуатации виде.
• Для монтажа вентилятора желательно пригласить специалиста. В случае самостоятельного монтажа нужно следовать в точности согласно инструкциям.
• Подключение всех соединений и всей электроники нужно делать в строгом соблюдении общих правил по технике безопасности. При монтаже вентилятора нужно ориентироваться на таблички, которые прикрепленные к вентилятору, на них указано, как правильно подключать соединения и электронику. Все схемы подключения приведены на клеммной коробке вентилятора.
• Компактные приточно-вытяжные установки SAU Остберг (Ostberg), которые имеют термоконтакт с наружными выводами, всегда должны подключаться к наружному устройству защиты двигателя.
• Необходимо проследить, чтоб вентилятор был заземлен.
• Вентилятор нужно устанавливать с учетом того, в какую сторону определен воздушный поток. Это можно выяснить по стрелке на вентиляторе, или по схемам в инструкциях.
• Приточно-вытяжные установки SAU нужно устанавливать в свободно-доступном месте, чтобы обеспечить себе свободный доступ к последующему обслуживанию.

Условия работы

• Установки не рассчитаны на соединение с дымоходом и для использования его в помещениях, которые котируются, как взрывоопасные.
• Через агрегат нельзя прогонять продукты горения, разные горючие газы, пыль, сажу, муку и прочие сыпучие и горючие вещества.
• Приточно-вытяжную установку SAU не рекомендуется часто включать и выключать, так как он рассчитан на беспрерывную работу.

Обслуживание

Для того чтоб Ваш агрегат работал долго и надежно, нужно соблюдать единственное условие – регулярный осмотр и очистка вентилятора (раз в 6 месяцев). Это поможет избежать преждевременного выхода из строя и дисбаланса установки. Выполняя эту несложную процедуру, раз в полгода, Вы значительно увеличите эксплуатационный срок аппарата.

Перед тем, как начать обслуживание агрегата HERU нужно убедиться в следующем:

• Подача напряжения на должна быть прекращена, аппарат должен быть полностью обесточен.
• Необходимо дождаться полной остановки рабочего колеса.
• Необходимо дождаться полного охлаждения рабочего колеса и двигателя.

Во время очистки:

• Не рекомендуется использовать агрессивные химические вещества и колюще-режущие предметы.
• Необходимо следить за тем, чтоб рабочее колесо не образовывало перекосы и сохраняло свой баланс. При нарушении балансировки агрегат непременно начнет издавать высокий уровень шума. Это можно исправить, отрегулировав его правильную балансировку.
• Подшипники в случае повреждения следует заменить.

В случае неисправности

• Если аппарат по каким-то причинам перестал работать, первое что нужно проверить – это его питание (нормальность подачи электричества).
• Если с подачей питания все в порядке, следует проверить, не заблокировано ли рабочее колесо и не задействована система автоматической защиты двигателя (термоконтакт). Также необходимо проверить на правильность подключение конденсатора.
• Если проведенная вами проверка не дала результатов и аппарат по прежнему остается в нерабочем режиме, тогда вам следует связаться с поставщиком и объяснить суть проблемы непосредственно представителю компании поставщика.
• Если вы намерены вернуть установку, от вас понадобится выполнение следующих условий – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

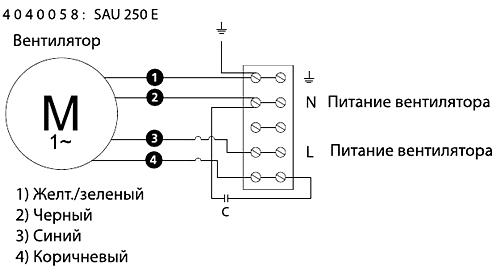

Схема подключения

Шумовые характеристики вентилятора

 L_wA_tot—общий уровень шума (дБ);

L_wA — уровень шума в октавном диапазоне (дБ);

L_pA — уровень звукового давления (дБ)от вентилятора,работающего при максимальной нагрузке в помещении с эквивалентной зоной поглощения 10 m² на расстоянии 1,4 м,что соответствует помещению объёмом 40 m³ с нормальным звукопоглощением.

Для перерасчёта величины L_pA для условий эквивалентной зоны поглощения в 20 m² и расстояния 3 м необходимо из табличного значения уровня звукового давления в окружающую среду L_pA вычесть 17 дБ.
