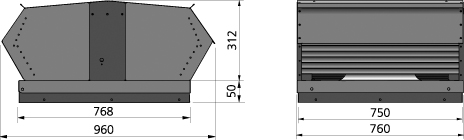

Крышный вытяжной вентилятор Ostberg TKH 760 B3

Регулирование скорости

Для удобного регулирования скорости вентилятора предусмотрены специальные дополнительные контроллеры (пятиступенчатый трансформатор или бесступенчатый тиристор). Скорость регулируется в зависимости от мощности подаваемого на вентилятор напряжения в диапазоне от 100 до 0 %. Также доступна еще одна очень удобная функция группового подключения. К одному тиристору или трансформатору, в зависимости от того, что Вы намерены использовать, можно подключить сразу несколько вентиляторов, отрегулировав их общую мощность так, чтоб она не превышала номинальной мощность контроллера. Эта функция значительно упростит задачу вентилирования помещения с большой площадью.

Защита двигателя

Двигатели вентиляторов Ostberg | Остберг надежно защищены функцией (термоконтакт). В однофазных вентиляторах имеется термоконтакт встроенный, который при надобности выполняет перезапуск двигателя. В трехфазных вентиляторах предусмотрены монтируемые термоконтакты. В трехфазных вентиляторах выводы термоконтакта (TW) нужно подключать к клеммам или реле перезагрузки контроллера.

Аксессуары

Все вентиляторы Ostberg | Остберг оснащены следующими аксессуарами: кронштейн, быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.

Монтаж

• Все поставки вентиляторов Ostberg | Остберг осуществляются в полной комплектации и собранном, готовом к эксплуатации виде.
• Для монтажа вентилятора желательно пригласить специалиста. В случае самостоятельного монтажа нужно следовать в точности согласно инструкциям.
• Подключение всех соединений и всей электроники нужно делать в строгом соблюдении общих правил по технике безопасности. При монтаже вентилятора нужно ориентироваться на таблички, которые прикрепленные к вентилятору, на них указано, как правильно подключать соединения и электронику. Все схемы подключения приведены на клеммной коробке вентилятора.
• Вентиляторы, которые имеют термоконтакт с наружными выводами, всегда должны подключаться к наружному устройству защиты двигателя.
• Необходимо проследить, чтоб вентилятор был заземлен.
• Вентилятор нужно устанавливать с учетом того, в какую сторону определен воздушный поток. Это можно выяснить по стрелке на вентиляторе, или по схемам в инструкциях.
• Вентилятор нужно устанавливать в свободно-доступном месте, чтобы обеспечить себе свободный доступ к последующему его обслуживанию.

Условия работы

• Вентилятор не рассчитан на соединение с дымоходом и для использования его в помещениях, которые котируются, как взрывоопасные.
• Через вентилятор нельзя прогонять продукты горения, разные горючие газы, пыль, сажу, муку и прочие сыпучие и горючие вещества.
• Вентилятор не рекомендуется часто включать и выключать, так как он рассчитан на беспрерывную работу.

Обслуживание

Для того чтоб вентилятор работал долго и надежно, нужно соблюдать единственное условие – регулярный осмотр и очистка вентилятора (раз в 6 месяцев). Это поможет избежать преждевременного выхода из строя и дисбаланса вентилятора. Выполняя эту несложную процедуру, раз в полгода, Вы значительно увеличите эксплуатационный срок аппарата.

Перед тем, как начать обслуживание канального вентилятора Ostberg нужно убедиться в следующем:

• Подача напряжения на вентилятор должна быть прекращена, аппарат должен быть полностью обесточен.
• Необходимо дождаться полной остановки рабочего колеса канального вентилятора.
• Необходимо дождаться полного охлаждения рабочего колеса и двигателя.

Во время очистки вентилятора:

• Не рекомендуется использовать агрессивные химические вещества и колюще-режущие предметы.
• Необходимо следить за тем, чтоб рабочее колесо не образовывало перекосы и сохраняло свой баланс. При нарушении балансировки вентилятор непременно начнет издавать высокий уровень шума. Это можно исправить, отрегулировав его правильную балансировку.
• Подшипники в случае повреждения следует заменить.

В случае неисправности

• Если вентилятор по каким-то причинам перестал работать, первое что нужно проверить – это его питание (нормальность подачи электричества).
• Если с подачей питания все в порядке, следует проверить, не заблокировано ли рабочее колесо и не задействована система автоматической защиты двигателя (термоконтакт). Также необходимо проверить на правильность подключение конденсатора.
• Если проведенная вами проверка не дала результатов и вентилятор по прежнему остается внерабочем режиме, тогда вам следует связаться с поставщиком и объяснить суть проблему непосредственно представителю компании поставщика.
• Если вы намерены вернуть вентилятор, от вас понадобится выполнение следующих условий – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

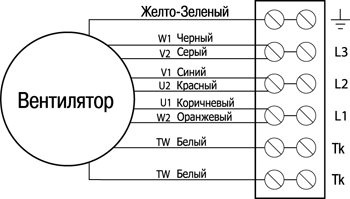

Схемы подключения вентилятора

Шумовые характеристики вентиляторов

 L_wA_tot—общий уровень шума (дБ);

L_wA — уровень шума в октавном диапазоне (дБ);

L_pA — уровень звукового давления (дБ)от вентилятора,работающего при максимальной нагрузке в помещении с эквивалентной зоной поглощения 10 m² на расстоянии 1,4 м,что соответствует помещению объёмом 40 m³ с нормальным звукопоглощением.

Для перерасчёта величины L_pA для условий эквивалентной зоны поглощения в 20 m² и расстояния 3 м необходимо из табличного значения уровня звукового давления в окружающую среду L_pA вычесть 17 дБ.
