Шумоизолированный канальный вентилятор ВЕНТС КСА 250 4Е

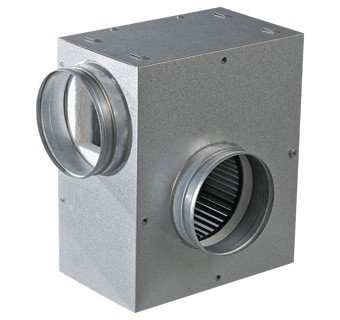

Шумоизолированный вентилятор ВЕНТС КСА 250 4Е (VENTS KSA 250 4Е)

Условные обозначения:

• VENTS - название компании-производителя;
• 250 – типоразмер;
• КСА – модельный ряд вентиляторов;
• 4 – количество полюсов;
• Е – наличие 1 фазы.

Вентилятор КСА 250 4Е работает на центробежном двигателе роторного типа. Применяется данное устройство для разных помещений, где необходима тишина. Его также используются и для помещений, в которых нужно удерживать определенную температуру (теплицы). Подходит КСА 4Е 250 для приточного, вытяжного и приточно-вытяжного типа системы вентиляции. Конструкция вентилятора уникальная и надежная, что способствует длительному эксплуатационному сроку вентиляционного устройства.

Вентилятор КСА 250 4Е монтируется прямо в канал воздуховода с круглым сечением. Перед монтажом производитель рекомендует проверить корпус, решетки и крыльчатку на наличие повреждений. Поскольку, если имеются повреждения на вентиляторе, то его работа не будет эффективной.

Конструкция вентилятора КСА 250 4Е

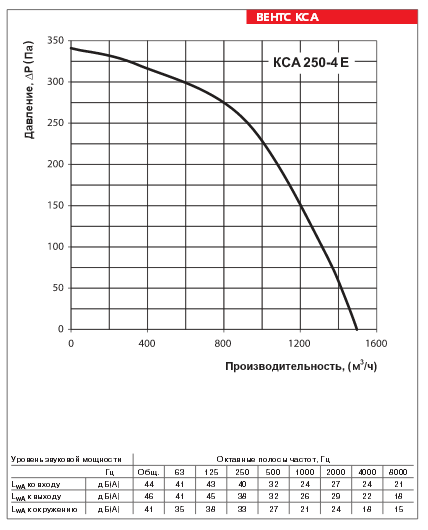

Для изготовления вентиляционного устройства Вентс КСА 250 4Е используется качественный и надежный материал – тонколистовая сталь оцинкованная холодного катанья. Корпус из такого материала не подвержен коррозии и может прослужить от 6 до 15 лет. Он надежно защищает двигатель от любых механических повреждений. Также есть 2 слоя пенополистирола для звуко- и теплоизоляции. Производительность вентилятора КСА 250 4Е - 1500 куб.метров в час. Максимальная мощность при этом составляет 395 Вт. Температура перемещаемого воздуха достигает + 40 градусов по шкале Цельсия.

Мотор центробежного вентилятора КСА 250 4Е

Мотор шумоизолирующего канального центробежного вентилятора Вентс КСА – роторный и асинхронный. Количество полюсов – 4. Количество фаз – 1. Рабочее колесо сделано из алюмоцинка. Его лопасти загнуты вперед. Для длительного срока эксплуатации на конструкции агрегата есть подшипники качения. Для безопасной работы вентиляционного устройства во время сборки каждая турбина вентиляторов проходит специальный процесс балансировки. Класс защиты согласно международной системе Ingress Protection Rating - IP44. Это означает, что внутрь двигателя не могут проникнуть предметы с диаметром ≥ 1 миллиметр и капли воды от брызг в любом направлении.

Регулировка скорости канального центробежного шумоизолированного агрегата КСА 250 4Е

Управлять скоростью вращения лопастей можно благодаря тиристорному или трансформаторному регулятору. Тиристор предполагает только плавный тип регулировки. Трансформатор обеспечивает ступенчатое регулирование. К одному устройству регулировки можно подключить сразу несколько однотипных агрегатов. При подключении необходимо учитывать тот факт, что эффективная работа вентиляторов и агрегата возможно только, если сума рабочего тока и мощности вентиляторов не превышают аналогичные показатели регулятора.

Монтаж

Центробежный вентилятор Вентс КСА 250 4Е монтируется в воздуховод, форма которого круглая. Для соединения агрегата с воздуховодом требуются присоединительные патрубки. Фланцы должны быть круглыми и иметь диаметр 250 миллиметров. На фланцах находятся необходимые резиновые уплотнения. С вентилятором поставляется шнур без вилки. Шнуры с разьемами покупаются отдельно. Подключается вентилятор к однофазной сети переменного тока через выключатель QF. При установке учитывайте направление воздушного потока. Положение агрегата во время монтажа не имеет значения. Если монтаж происходит вертикально, тогда нужно обеспечить защиту от попадания влаги.

Данный вентилятор не предназначен для взрывоопасных помещений.

В комплект входит:

• вентилятор;
• пасопрт на вентилятор;
• сама упаковка.
