Шумоизолированный канальный вентилятор ВЕНТС КСБ 100

Шумоизолированный вентилятор ВЕНТС КСБ 100 (VENTS KSВ 100)

Условные обозначения:

• VENTS - название компании-производителя;
• 100 – типоразмер;
• КСБ – модельный ряд вентиляторов.

Вентиляционное устройство Вентс КСБ 100 – это канальный центробежный вентилятор канального типа. Работает он на асинхронном моторе. Применяется данный вентилятор для помещений, где требуется контроль температуры (теплицы), низкий уровень шума. Используется агрегат КСБ 100 для приточного, вытяжного, приточно-вытяжного типа системы вентиляции. Конструкция вентилятора уникальная и надежная, что способствует длительному эксплуатационному сроку вентиляционного устройства.

Вентилятор Вентс КСБ 100 устанавливается в канал круглого воздуховода. Перед монтажом производитель рекомендует проверить корпус, решетки и крыльчатку на наличие повреждений. Поскольку, если имеются повреждения на вентиляторе, то его работа не будет эффективной.

Конструкция вентилятора КСБ 100

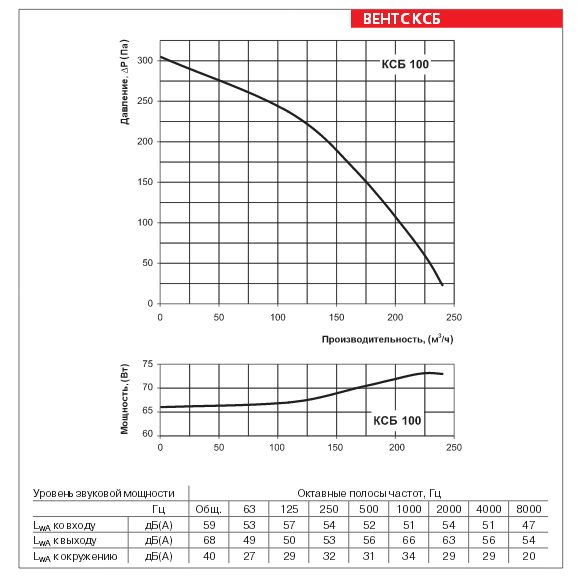

Вентиляционное устройство КСБ 100 сделано из оцинкованной стали. Это качественный и прочный материал, поэтому корпус вентилятора не подвержен коррозии и хорошо защищен от ударов и других механических воздействий. Агрегат может прослужить более 10 лет. Для звуковой и тепловой изоляции используется минеральная вата. Производительность вентилятора КСБ 100 - 240 куб.метров в час. Максимальная мощность при этом составляет 73 Вт. Температура перемещаемого воздуха достигает + 55 градусов по шкале Цельсия.

Мотор центробежного вентилятора КСБ 100

Двигатель агрегата Вентс КСБ 100 – асинхронный с внешним ротором. Количество полюсов – 2. Количество фаз – 1. Рабочее колесо стальное. Его лопасти загнуты назад. На двигателе находятся шариковые подшипники со смазочным маслом, которые способствуют продолжительному сроку работы вентилятора, снижают шум. Класс защиты согласно международной системе Ingress Protection Rating - IP44. Это означает, что внутрь двигателя не могут проникнуть предметы с диаметром ≥ 1 миллиметр и капли воды от брызг в любом направлении.

Регулировка скорости канального центробежного шумоизолированного агрегата КСБ 100

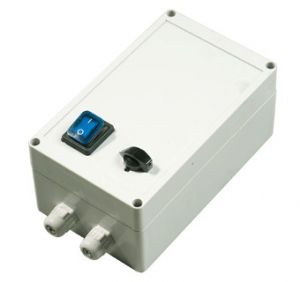

Контроль и управление скоростью вентиляционного устройства осуществляется благодаря регулирующему устройству. Для плавной регулировки нужно использовать тиристорный регулятор. Для ступенчатой регулировки подходит автотрансформатор. К одному устройству регулировки можно подключить сразу несколько однотипных агрегатов. При подключении необходимо учитывать тот факт, что эффективная работа вентиляторов и агрегата возможно только, если сума рабочего тока и мощности вентиляторов не превышают аналогичные показатели регулятора.

Монтаж

Шумоизолированный канальный вентилятор ВСБ 100 монтируется в канал воздуховода. Форма канала и патрубка для подсоединения – круглая. Подсоединительные фланцы имеют специальные вставки из резины. Если для установки используются гибкие вставки (монтаж на строительную конструкцию), то необходимо приобрести дополнительные крепежи – опоры, кронштейны, подвески. Подключается вентилятор к однофазной сети переменного тока 230В/50Гц при помощи термоустойчивых проводников. При установке учитывайте направление воздушного потока. Положение агрегата во время монтажа не имеет значения. Если монтаж происходит вертикально, тогда нужно обеспечить защиту от попадания влаги.

Данный вентилятор не предназначен для взрывоопасных помещений.

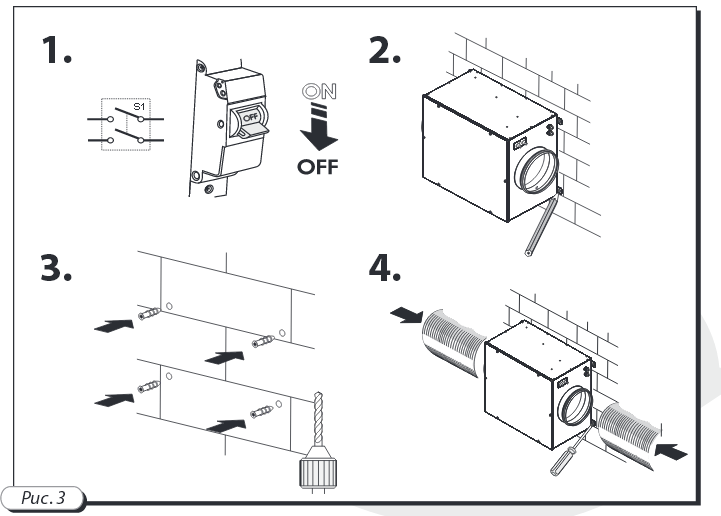

Монтаж вентилятора

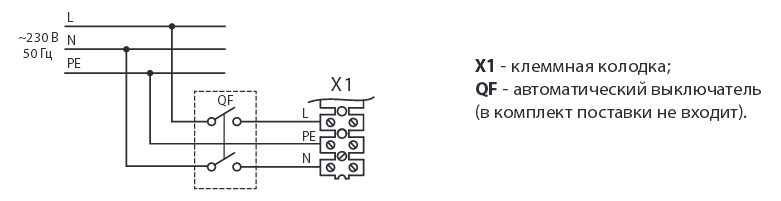

Подключение к сети

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
