Шумоизолированный канальный вентилятор ВЕНТС КСБ 160

Центробежный канальный вентилятор ВЕНТС КСБ 160 (VENTS KSВ 160)

Условные обозначения:

• VENTS - название компании-производителя;
• 160 – типоразмер;
• КСБ – модельный ряд вентиляторов.

Вентс КСБ 160 является центробежным шумоизолированным канальным вентилятором. Устанавливается представленный вентилятор в помещениях различного предназначения, где необходим низкий уровень шума и контроль температуры. Подходит Вентс КСБ 160 для приточно-вытяжной системы вентиляции. Конструкция вентилятора уникальная и надежная, что способствует длительному эксплуатационному сроку вентиляционного устройства.

Установка агрегата происходит в канал воздуховода или на стене. Перед монтажом производитель рекомендует проверить корпус, решетки и крыльчатку на наличие повреждений. Поскольку, если имеются повреждения на вентиляторе, то его работа не будет эффективной.

Конструкция вентилятора КСБ 160

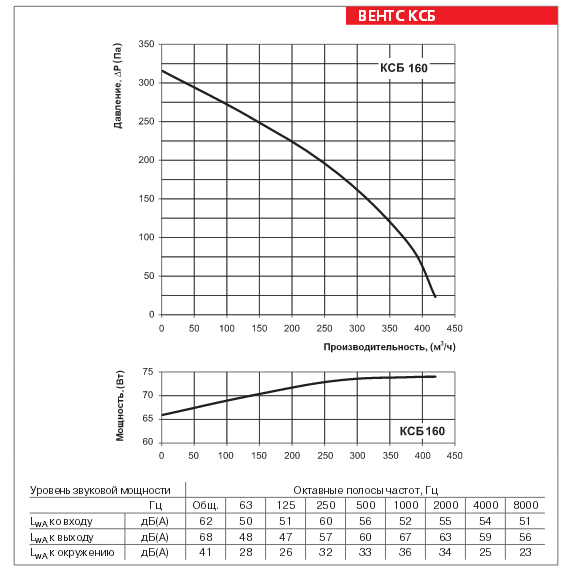

Для создания высокоэффективного вентилятора производитель «Вентс» использовал качественный и прочный материал, а именно сталь оцинкованную. Для шумовой и тепловой изоляции была использована минеральная вата. Агрегат не ржавеет и не деформируется под негативным воздействием внешней среды. Срок эксплуатации вентиляционного устройства – более 10 лет. Производительность вентилятора КСБ 160 - 420 куб.метров в час. Максимальная мощность при этом составляет 75 Вт. Температура перемещаемого воздуха достигает + 55 градусов по шкале Цельсия.

Мотор центробежного вентилятора КСБ 160

Для продуктивной работы вентилятора был использован двигатель асинхронного типа с внешним ротором. Количество полюсов – 2. Количество фаз – 1. Колесо сделано из стали. Его лопасти загнуты назад. Благодаря наличию шариковых подшипников со смазочным маслом шум при работе вентилятора снижается, а срок эксплуатации увеличивается. Класс защиты согласно международной системе Ingress Protection Rating - IP44. Это означает, что внутрь двигателя не могут проникнуть предметы с диаметром ≥ 1 миллиметр и капли воды от брызг в любом направлении.

Регулировка скорости канального ценробежного шумоизолированного агрегата КСБ 160

Регулировка скорости осуществляется с помощью регуляторов. Для плавной регулировки подходит тиристорный регулятор. Для ступенчатой регулировки используют автотрансформатор. К одному устройству регулировки можно подключить сразу несколько однотипных агрегатов. При подключении необходимо учитывать тот факт, что эффективная работа вентиляторов и агрегата возможно только, если сума рабочего тока и мощности вентиляторов не превышают аналогичные показатели регулятора.

Монтаж

Монтаж вентиляционного устройства Вентс ВСБ 160 производится в канал воздуховода канального сечения диаметром 160 мм. Для соединения используются присоединительные патрубки с таким же диаметром и формой. Они оснащаются прорезинновыми уплотнителями. Для установки на стену нужно использовать гибкие вставки, кронштейны, опоры или подвески. Подключение вентилятора к сети происходит к однофазной сети переменного тока с использованием термически устойчивых проводников. При установке учитывайте направление воздушного потока. Положение агрегата во время монтажа не имеет значения. Если монтаж происходит вертикально, тогда нужно обеспечить защиту от попадания влаги.

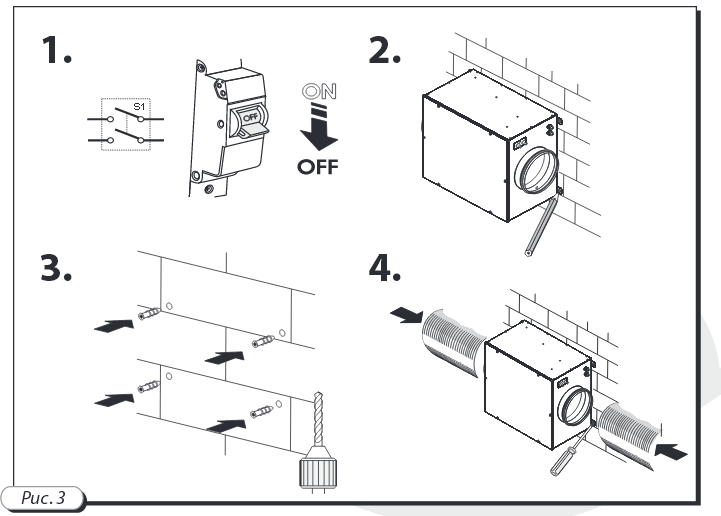

Монтаж вентилятора

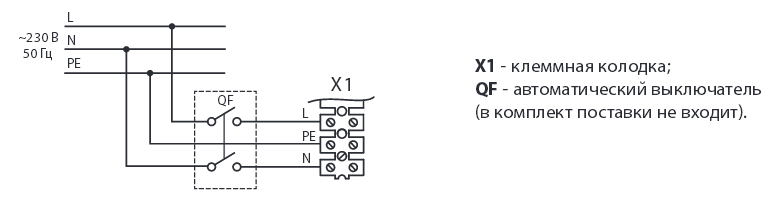

Подключение к сети

Данный вентилятор не предназначен для взрывоопасных помещений.

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
