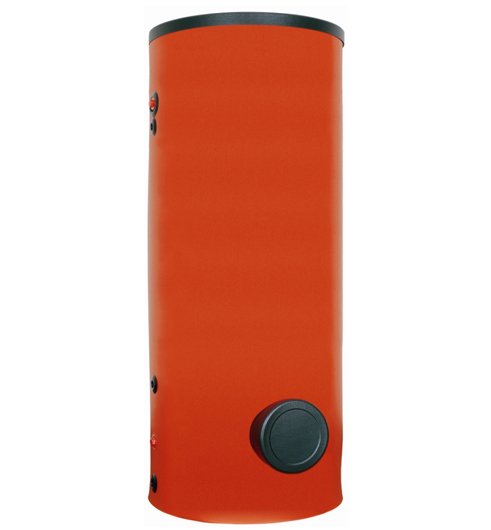

Аккумулирующий бак Drazice NAD 1000 v4
Применяется эта модель бака для сохранения излишнего тепла от теплового генератора системы обогрева, работает с тепловым насосом, электрическим котлом и т.д. Теплоизоляционная прослойка съемная. Изготовлен резервуар, и трубчатый рекуператор из стали.
Аккумулирующий бак Drazice NAD 1000 v4
Конструктивные особенности аккумулирующей емкости Drazice NAD 1000 v4:
- Накопительная емкость Дражице применяется для аккумулирования лишнего тепла от теплового генератора системы обогрева;
- Функционирует аппарат с электрическим котлом, тепловым насосом, твердотопливным агрегатом, солнечным коллектором;
- Резервуар по форме круглый, устанавливается в вертикальном положении на полу;
- Применение накопительного резервуара в системе обогрева вместе с электрическим котлом, дает возможность использовать электрический котел в экономном режиме, применяя для нагревания воды ночь, и оплачивать за электричество по сниженному тарифу;
- Применение аккумулирующей емкости в системе обогрева вместе с твердотопливным агрегатом, дает возможность использовать котел в комфортном и экономном режиме.
- Аппарат имеет 5 патрубков в диаметре 5/4", 2 патрубка 1/2", 2 патрубка 1", если клиент пожелает, то количество и их расположение можно будет поменять;
- Резервуар и трубчатый рекуператор произведены из стали, в середине нечем не покрыты;
- Теплоизоляция из полиуретана (без фреона) идет съемная, находится в сумке из заменителя кожи на змейке;
- Для установки еще одной системы обогрева, например теплового насоса, применяют трубчатый спиралевидный рекуператор (теплообменник), площадь поверхности 1,5 м2;
- Для установки электронагревательного элемента ТЭНа из серии ТРК (приобретается как дополнительное оборудование) применяется фланец с междуцентровым промежутком болтов 210 мм, в обычном изготовлении фланец заглушен;
- Доставляется накопительный бак с документами на него, ручкой термостата, крепежами и прокладкой.
Разрез аккумулирующего бака Drazice NAD 1000 v4
Условные обозначения на разрезе аккумулирующего бака Drazice NAD 1000 v4
|
|||
| 1. |
Входы воды из аккум. бака, внутренний G 5/4". |
7. |
Выход воды из аккумулирующего бака (возвратная вода) внутр. G 5/4. |
| 4. |
Выход аккумулированной горячей воды (деаэрация) наружн. G 1". |
8. |
Фланец диаметром 210 мм для установки ТРК, отдельная сис-ма отопления, гелиосистема. |
| 5. | Вход воды в аккумулирующий бак (выпуск) наружн. G 1". | 9. | Вход отопительной воды, наружн. G 1". |
| 6. | Гильзы для датчиков (термометр, термостат) внутр. G 1/2". | 10. | Выход горячей воды G 1". |
|
Аккумулирующий бак Drazice NAD 1000 v4 |
|||
|
|
|||
Параметры |
Ед. изм.. |
Drazice |
|
NAD 1000 v4
|
|||
| Объём | л | 1000 | |
| Максимальное давление бака | Бар | 3 | |
| Макс. давление теплообменника | Бар | 10 | |
| Макс. температура отопительной воды в баке | ºС | 90 | |
| Макс. температура отопительной воды в теплообменнике | ºС | 110 | |
| Вес | кг | 175 | |
| Максимальное количество и мощность электрического нагревательного элемента серии TJ 6/4" | кс/кВт | 1*9 | |
| Максимальное количество и мощность электрического нагревательного элемента серии TPK 210-12 | кс/кВт | 1*12 | |
| Полиуретановая теплоизоляция без фреона | мм | 100 | |
