Описание и состав системы ГЕО ВЕНТС

В состав системы ГЕО ВЕНТС входят:

• грунтовой теплообменник для предварительного подогрева/охлаждения наружного воздуха;
• приточно-вытяжная установка ВУТ с рекуператором, предназначенным для передачи теплоты от воздуха, удаляемого из помещения к подогретому воздуху, поступающему из грунтового теплообменника;
• воздуховоды, используемые для транспортировки воздуха в помещении;
• решетки и диффузоры для распределения воздуха по помещению.

Преимущества системы ГЕО:

• Предварительный подогрев наружного воздуха в зимний период, охлаждение и осушение наружного воздуха в лет- ний период, что снижает эксплуатационные затраты;
• Вентиляционная установка с рекуператором ВУТ, обеспечивает передачу тепла от вытяжного воздуха приточному, в комплексе с применением в вентиляционных установках высокоэффективных энергосберегающих ЕС моторов произ- водства компании ЕВМ, позволяет значительно увеличить энергоэффективность системы;
• Высокая инерционность системы. При резких колебаниях температуры наружного воздуха температура на глубине свыше 1,5 м остается постоянной, как и температура приточного воздуха на входе в систему воздухообмена.

Пример размещения системы в зданиях с подвальным этажом

Размещение геотермальной вентиляционной системы в доме с подвальным этажом предполагает монтаж основных элементов системы: устройства сбора и отвода конденсата, обводного клапана, переходников и приточно-вытяжной установки с рекуперацией тепла в подвальном помещении.

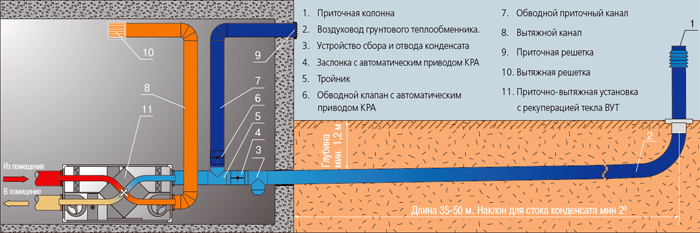

Принципиальная система монтажа системы ГЕО ВЕНТС в зданиях с подвальным этажем Воздуховод грунтового теплообменника заходит в здание через отверстие в стене ниже уровня грунта. Приточно-вытяжная установка ВУТ расположена в подвале.

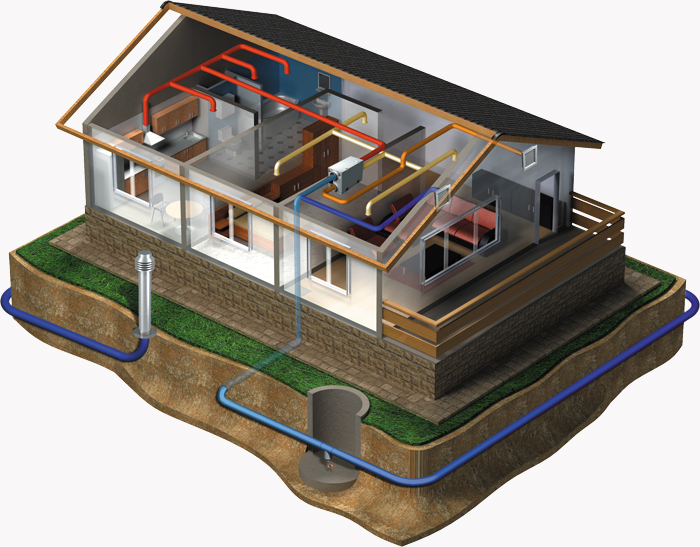

Пример размещения системы в зданиях без подвального этажа

При размещении элементов геотермальной вентиляционной системы в доме без подвального этажа необходимо обеспечить наличие инспекционного колодца, в котором размещается специальное устройство для сбора и отвода конденсата образующегося в трубе ГТО. Приточно-вытяжная установка и элементы системы располагаются в отведенном для нее месте в помещении.

Принципиальная система монтажа системы ГЕО в зданиях без подвалього этажа

Воздуховод грунтового теплообменника заходит в здание через отверстие в фундаментной плите.

Рекомендуется дополнить систему ревизионным колодцем на улице. Для отводи конденсата необходимо обеспечить уклон трубы на менее 2о. Приточно-вытяжную установку ВУТ можно расположить на чердаке здания.
